482.6 mm (19") Einbaugehäuse
| DESK GmbH fertigt Einbaugehäuse für 19“ Schränke nach Ihren Wünschen und Anforderungen. Größter Vorteil aller Einbaugehäuse der DESK GmbH ist die außerordentliche Stabilität. Im Gegensatz zu Konkurrenzprodukten können Komponenten auf der Stabilen Bodenplatte montiert werden. |
| Produktbeispiele 1HE Einbaugehäuse: |
| Produktbeispiele 2HE Einbaugehäuse: |
Netzteilgehäuse, Montage der Einbauten auf der Bodenplatte
| Gehäusekonstruktion für 2 Schaltnetzteile. Einbauhöhe 1HE (43.6 mm)oder 2HE (88.1 mm); die Tiefe des Gehäuses kann kundenspezifisch angepasst werden. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. Größtmögliche Einbaubreite; Außenmaß 449 mm. Maximale Verlustleistung im Gehäuse ca. 100 W. |

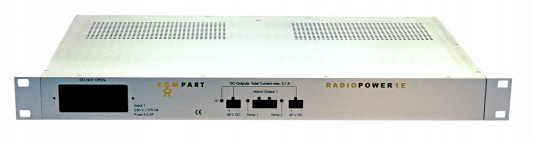

1HE-Netzteilgehäuse |
Gehäuse für Fax-Server (Telekommunikationsanwendung)
| Gehäuse für Telekommunikationsanwendungen. Geeignet zum Einbau der einzelnen Komponenten Hauptleiterplatte und Netzteil. Einbauhöhe 1HE (43.6 mm); die Tiefe des Gehäuses kann kundenspezifisch angepasst werden. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. Durch versetzen der Montagewinkel kann das Gehäuse mit der Frontseite nach vorn oder aber mit der Rückseite nach vorn im Schrank eingebaut werden. |
1HE-Einbaugehäuse |
Halbschalengehäuse für Verschlüsselungstechnik
| Halbschalenkonstruktion zum Einbau der Komponenten auf der Bodenplatte. Einbauhöhe 1HE (43.6 mm)oder 2HE (88.1 mm); die Tiefe des Gehäuses kann kundenspezifisch angepasst werden. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. Größtmögliche Einbaubreite; Aussenmaß 449 mm. Der Einsatz des Gehäuses für Verschlüsselungstechnik wird möglich durch konstruktive Maßnahmen, die beim Öffnen des Gehäuses zur Selbstzerstörung des Gerätes führen. | |
1HE-Sicherheitsgehäuse | |
| Nähere Informationen zu dieser Gehäusetechnik finden Sie im Kapitel Tischgehäuse. |
1HE-Sicherheitsgehäuse |

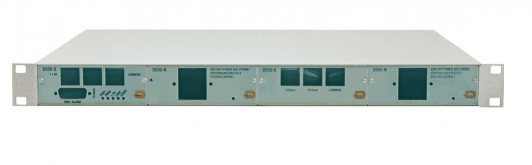

Einschubgehäuse für 4 nebeneinanderliegende Eurokarten
| Geignet für Telekommunikations- und Videoanwendungen. Konzipiert für 4 nebeneinanderliegende normgerechte Karten 100 x 160 mm (Eurokarten) bzw. 100 x 220 mm. Einbauhöhe 1HE (43.6 mm); die Tiefe des Gehäuses kann kundenspezifisch angepasst werden. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. Einbaumöglichkeit für eine innenliegende Backplane. Einbau von redundanten Netzteileinschüben (empfohlen Eurokarten 100 x 160 mm mit maximal 7TE Breite) möglich. Durch versetzen der Montagewinkel kann das Gehäuse mit der Frontseite nach vorn oder aber mit der Rückseite nach vorn im Schrank eingebaut werden. Mit geringfügigen Modifikationen (zusätzliche Haube) auch als Tischgehäuse einsetzbar. |
1HE-Einschubgehäuse |

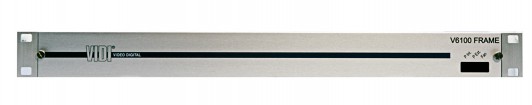

Einschubgehäuse für 3 nebeneinanderliegende Standard-Euro-Baugruppen
| Gehäuse für Videoanwendungen und Übertragungstechnik. Einschubtechnik für 3 Normleiterkarten mit 3HE-Frontplatten. Integriertes Netzteil. Einbauhöhe 1HE (43.6 mm); die Tiefe des Gehäuses kann kundenspezifisch angepasst werden. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. | |
1HE-Einschubgehäuse | |
1HE-Einschubgehäuse | |
1HE-Einschubgehäuse | |
Einschubgehäuse für 6 nicht standardisierte Schnittstellenkarten
| Geignet für Telekommunikations- und Videoanwendungen. Konzipiert für 6 nebeneinanderliegende Schnittstellenkarten zum Einschieben auf der Rückseite des Gehäuses. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. Die Hauptleiterplatte wird im vorderen Bereich des Gehäuses auf eingepressten Abstandshaltern montiert. |

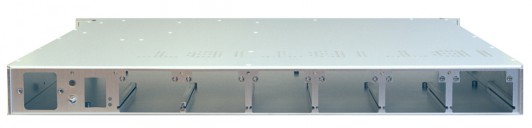

1HE-Einschubgehäuse |

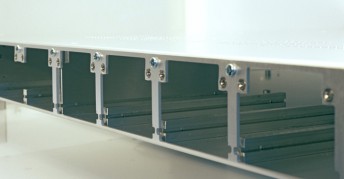

1HE-Einschubgehäuse-Detail |
1HE-Einschubgehäuse |

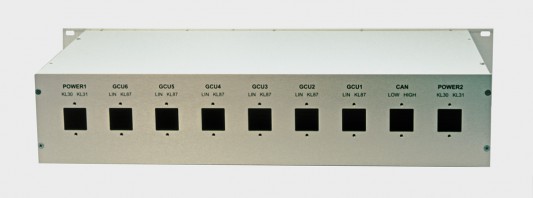

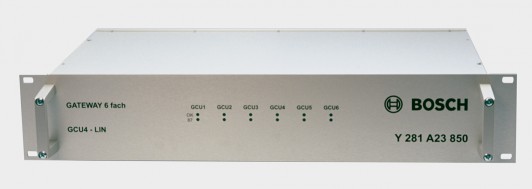

Meßgerätegehäuse, Montage der Einbauten auf der Bodenplatte
| Einbaugehäuse 2HE, Einsatz für Messtechnik. Einbau einer oder mehrerer Leiterplatten mittels Abstandsbolzen auf einer stabilen Bodenplatte. Einbauhöhe 2HE (88.1 mm); die Tiefe und Breite des Gehäuses kann kundenspezifisch angepasst werden. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. |

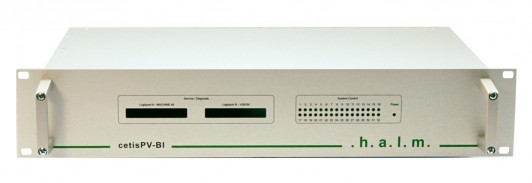

2HE-Einbaugehäuse |
| Einbaugehäuse 2HE, Einsatz für Messtechnik. Einbau einer oder mehrerer Leiterplatten mittels Abstandsbolzen auf einer stabilen Bodenplatte. Einbauhöhe 2HE (88.1 mm); die Tiefe und Breite des Gehäuses kann kundenspezifisch angepasst werden. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. |
2HE-Einbaugehäuse |
2HE-Einbaugehäuse |

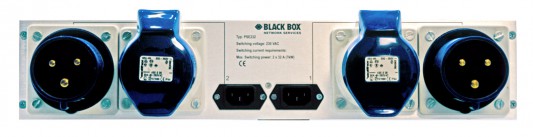

Serverfernsteuergerät, Montage der Einbauten auf Hutschienen und Bodenplatte
| Einbaugehäuse 2HE, Fernschaltung von Servern. Einbau mehrerer Komponenten auf einer stabilen Bodenplatte. Einbauhöhe 2HE (88.1 mm); die Tiefe und Breite des Gehäuses kann kundenspezifisch angepasst werden. VDE-gerechte optimale Erdung aller Gehäuseteile. EMV-gerechte Konstruktion aus stabilen Aluminiumlegierungen. Komplettfertigung durch DESK GmbH. |

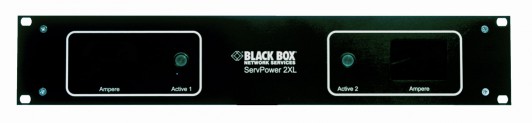

2HE-Einbaugehäuse-Serverpower |
2HE-Einbaugehäuse-Serverpower |
| Viele der gezeigten Konstruktionen sind auch in 3HE ausführbar. |
| Wir freuen uns auf Ihre Anfrage. |
