Frontplatten & Zubehör

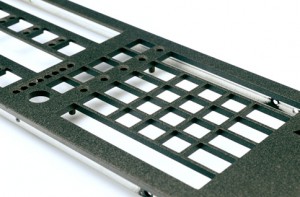

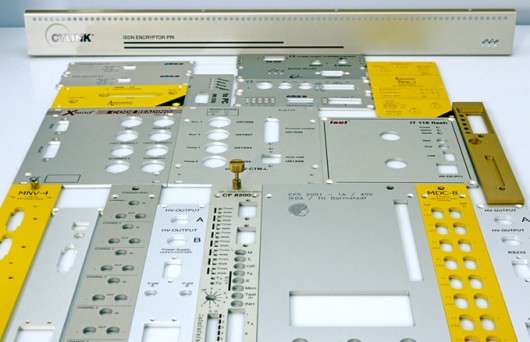

DESK GmbH fertigt Frontplatten für fast alle Anwendungen in der Elektronik und Elektrotechnik.

Nach Wunsch erhalten Sie gefräste und bedruckte Frontplatten oder komplett montierte Baugruppen.



Zur Information über die mögliche Ausführung von Oberflächenbehandung und Bedruckung lesen Sie bitte das Kapitel Material und Oberflächen.


Wir bieten den kompletten Service:
>> Beratung
>> Konstruktion und Entwicklung
>> Druckvorlagenerstellung
>> Fertigung und Bedruckung
>> Materialbeschaffung für Zubehör
>> Baugruppenmontage

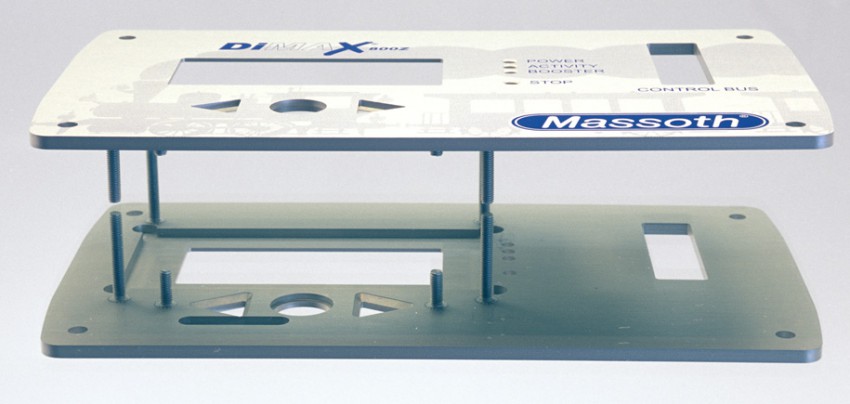

Leiterplattenbefestigung an der Frontplatte

DESK-GmbH-Frontplatte mit Einpreßbolzen
Frontplatte mit Einpreßbolzen
DESK-GmbH-Leiterplattenbefestigung-Einpreßbolzen
Leiterplattenbefestigung-Einpreßbolzen

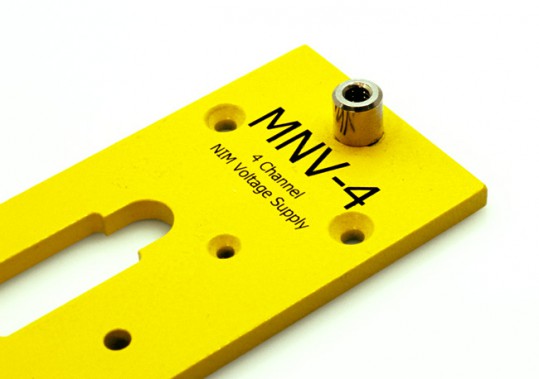

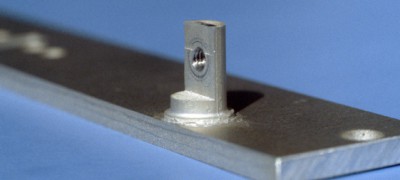

Oben: Frontplatte mit Einpreßbolzen oder Einpreßgewindehülse zur Montage der Leiterplatte parallel zur Frontplatte.
Rechts: Frontplatte für Baugruppenträger, Montage der Leiterplatte senkrecht zur Frontplatte.

DESK-GmbH-Anschweißbolzen
Anschweißbolzen

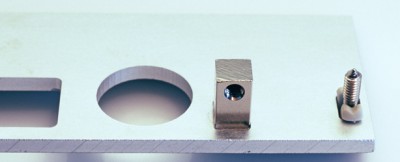

DESK-GmbH-Frontplatte-Befestigungsklotz
Frontplatte-Befestigungsklotz
Alternative Leiterplattenbefestigungen an der Frontplatte.

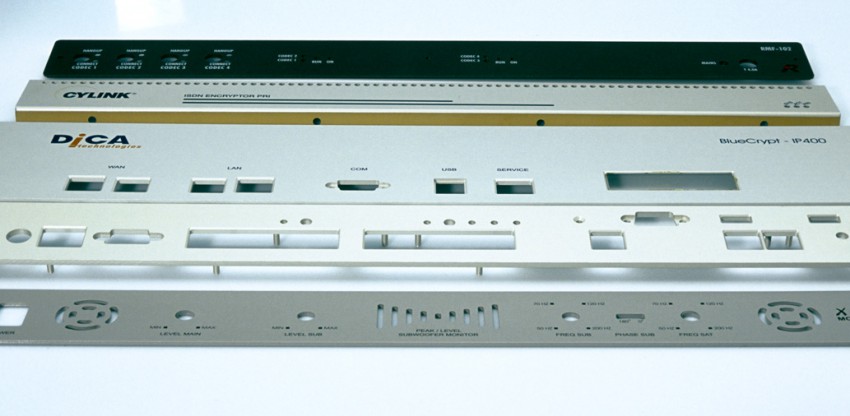

Selbstverständlich liefern wir auch Frontplatten mit den Standardbefestigungen der großen Systemhersteller.

DESK-GmbH-Frontplatten

Zurück zum Seitenanfang Frontplatten und Zubehör

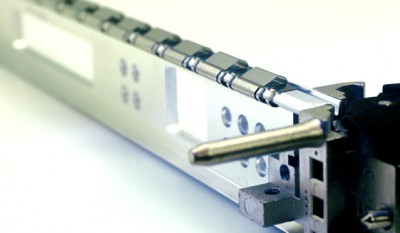

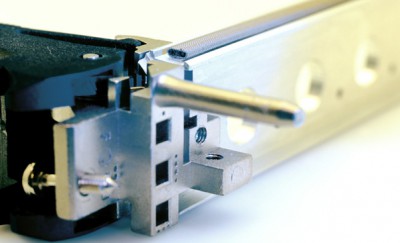

Frontplattenbaugruppen

DESK-GmbH-Frontplatte-Baugruppe

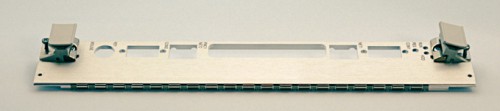

8B092-Frontplatte-Baugruppe
DESK-GmbH-Frontplatte-Baugruppe

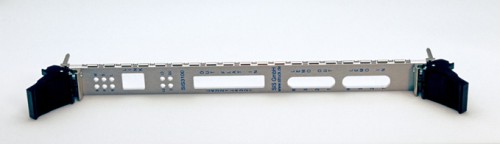

8B088-Frontplatte-Baugruppe
DESK-GmbH-Frontplatte-Baugruppe
8B064-Frontplatte-Baugruppe
DESK-GmbH-Frontplatte-Baugruppe

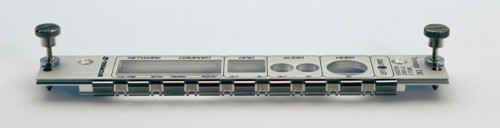

8B086-Frontplatte-Baugruppe
Wir bearbeiten Frontplattenprofile und beschaffen das notwendige Zubehör aller bekannten Systemhersteller.
Passend zum Frontplattenprofil werden Edelstahldichtungen oder Profildichtungen eingesetzt.
DESK kann alle auf dem Markt befindlichen Griffe beschaffen und auch wenn möglich an den dafür nicht vorgesehenen Profilen befestigen.
DESK-GmbH-Frontplatte-Textildichtung
Frontplatte-Textildichtung
DESK-GmbH-Frontplatte-Edelstahldichtung
Frontplatte-Edelstahldichtung

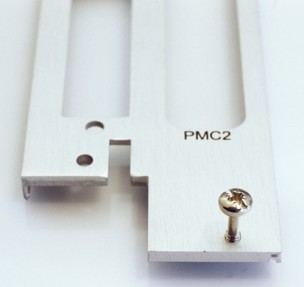

EMV-Profilfrontplatten sind mechanisch stabiler als Flachfrontplatten.
Wir verarbeiten die Profile aller Systemhersteller, beschaffen und montieren das notwendige Zubehoör wie Griffe, Halsschrauben und Dichtungen.

Zurück zum Seitenanfang Frontplatten und Zubehör

Frontplattenbefestigung im Baugruppenträger

Gegenüberstellung verschiedener Möglichkeiten für die Frontplattenbefestigung im Baugruppenträger



Die folgende Aufstellung (die natürlich nicht vollständig sein kann, da es auf dem Markt eine Fülle von Sonderlösungen gibt) zeigt einige der Möglichkeiten, um Frontplatten mittels Unverlierbarkeitsschrauben im Baugruppenträger zu befestigen.

Nicht berücksichtigt sind Befestigungsteile aus Kunststoff und Schnellverschlüsse, weil mit diesen in der Regel kein EMV-sicherer Kontakt hergestellt werden kann. Alle Vorschläge sind Normkonform und passen zu den Baugruppenträgern der verschiedenen Systemhersteller.

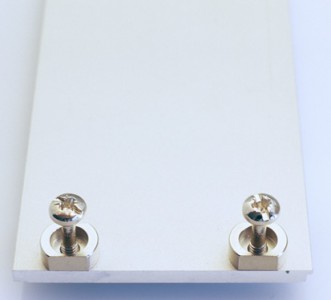

DESK-GmbH-Frontplatte-Nippel
Frontplatte-Nippel
1. Einpress-Nippel der verschiedenen Systemhersteller
Halsschraube Norm l=11.5 oder 12.3 mm
Vorteile:
Die Teile sind kurzfristig und einfach zu beschaffen.
Die Halsschraube ist versenkt.
Eine Vielzahl verschiedener Halsschrauben (auch Raändelschrauben) ist erhältlich.
Viele Teile auch in Edelstahl rostfrei erhältlich.
Nachteile:
Im Vergleich teuer.
Nach dem Einpressen der Nippel kann die Frontplatte nicht mehr mit Siebdruck bedruckt werden.
Zu erwartende Kosten pro Frontplatte mit 2 Befestigungen: ca. € 1,35 bei Stückzahl 100Einsatz vorzugsweise, wenn:
Die Frontplatte mit Frontplatten anderer Hersteller kombiniert werden soll (ausgewogene Optik) oder
geringe Stückzahlen gefertigt werden sollen.

DESK-GmbH-Frontplatte-Einpreßmutter
Frontplatte-Einpreßmutter
2. Einpreßmutter M2.5 Rund
Halsschraube Norm l=11.5 oder 12.3 mm
Vorteile:
Im Vergleich preisgünstig.
Die Teile sind kurzfristig und einfach zu beschaffen.
Eine Vielzahl verschiedener Halsschrauben (auch Rändelschrauben) ist erhältlich.
Viele Teile auch in Edelstahl rostfrei erhältlich.
Nachteile:
Nach dem Einpressen der Muttern kann die Frontplatte nicht mehr mit Siebdruck bedruckt werden.
Zu erwartende Kosten pro Frontplatte mit 2 Befestigungen: ca. € 0,95 bei Stückzahl 100Einsatz vorzugsweise, wenn:
Das Endprodukt preiswürdig sein soll.
Der Einsatz von Fremdeinschüben ausgeschlossen ist (wegen einheitlicher Optik).
DESK-GmbH-Frontplatte-Einpreßmutter-TypF
Frontplatte-Einpreßmutter-TypF
3. Einpress-Mutter M2.5 für flächenbündige Montage
Halsschraube l=9.5 mm
Vorteile:
Das Unverlierbarkeitsgewinde befindet sich nach dem Einpressen unsichtbar in der Frontplatte.
Die Frontplatte kann auch nach dem Einpressen durch Siebdruck bedruckt werden.
Das Aufziehen einer Frontfolie ist einfach da die Frontplatte keine erhabenen Teile hat.
Nachteile:
Im Vergleich eher teuer.
Die Halsschraube mit l=9.5 mm ist nicht mit allen Schrauben-Antrieben lieferbar.
Zu erwartende Kosten pro Frontplatte mit 2 Befestigungen: ca. € 1,05 bei Stückzahl 100Einsatz vorzugsweise, wenn:
Der Einsatz von Fremdeinschüben ausgeschlossen ist (wegen einheitlicher Optik).
Auf die fertige Frontplatte eine Front-Folie aufgezogen werden soll.

DESK-GmbH-Frontplatte-Gewinde
Frontplatte-Gewinde
4. Gewinde M2.5 direkt in die Frontplatte geschnitten
Halsschraube l=9.5 mm
Vorteile:
Preisgünstigste Lösung.
Das Unverlierbarkeitsgewinde befindet sich unsichtbar in der Frontplatte.
Die Frontplatte kann auch nach dem Einpressen durch Siebdruck bedruckt werden.
Die Frontplatte enthält keine Fremdmaterialien (wichtig bei einer evtl. notwendigen chemischen Oberflächenbehandlung).
Umweltfreundlich da die fertige Frontplatte aus einheitlichem Material besteht.
Nachteile:
Die Halsschraube mit l=9.5 mm ist nicht mit allen Schrauben-Antrieben lieferbar.
Zu erwartende Kosten pro Frontplatte mit 2 Befestigungen: ca. € 0,75 bei Stückzahl 100Einsatz vorzugsweise, wenn:
Der Einsatz von Fremdeinschüben ausgeschlossen ist (wegen einheitlicher Optik).
Auf die fertige Frontplatte eine Front-Folie aufgezogen werden soll.
Alle Befestigungen sind für eine Frontplattendicke von 2.5 mm vorgesehen.
Sie sind verwendbar für alle von uns für Frontplatten angebotenen Oberflächenbehandlungen.
Selbstverständlich fertigen wir auch Frontplatten für alle am Markt befindlichen oder technisch machbare Befestigungen. Gerne beraten wir Sie.
Viele Teile sind in Nichtrostendem Edelstahl lieferbar, jedoch entsprechend dem Material auch ca. 50% teurer.
Für Befestigungen mit Gewinde UNC4-40 können wir die Varianten 2 und 4 liefern.
DESK-GmbH-14B069-Rändelschraube
14B069-Rändelschraube
DESK-GmbH-14B073-Rändelschraube
14B073-Rändelschraube
DESK-GmbH-14B077-Halsschraube
14B077-Halsschraube
DESK-GmbH-14B075-Halsschraube
14B075-Halsschraube
Beispiele für Befestigungsschrauben mit
Schlitz
Kreuzschlitz
Torx (Vielzahn)
u. v. A.
DESK-GmbH-Frontplatte-Plastiknippel
Frontplatte-Plastiknippel
Den Einsatz von Plastiknippeln für geschirmte Frontplattenbaugruppen empfehlen wir nicht, da der Kunststoff fließt und die Verschraubung im Laufe der Zeit damit locker wird.

Zurück zum Seitenanfang Frontplatten und Zubehör

Griffbausätze und Zubehör

DESK-GmbH-Griffbausatz
Griffbausatz

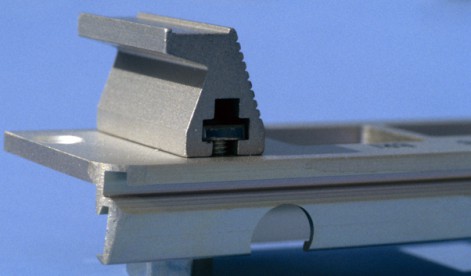

DESK-GmbH-Profilgriff-montiert
Profilgriff-montiert
Frontplattengriffe aus Aluminiumprofil für Teilfrontplatten mit geringen Ziehkräften.
Material: AlMgSi0.5
Oberfläche: Eloxiert Natur; Sägeschnitt blank; entgratet.

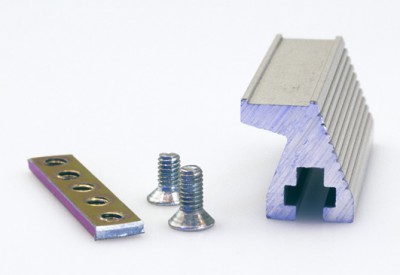

Der Bausatz besteht aus den gezeigten Teilen:
Frontplattengriffprofil in gewünschter Breite
Gewindestreifen M2.5 (Breite -1TE)
2 Senkschrauben M2.5x8 DIN965 verzinkt
Aluminium-Griffbausatz für Frontplatten 3TEArt. Nr. 003 020 0
Aluminium-Griffbausatz für Frontplatten 4TEArt. Nr. 003 021 0
Aluminium-Griffbausatz für Frontplatten 5TEArt. Nr. 003 022 0
Aluminium-Griffbausatz für Frontplatten 6TEArt. Nr. 003 023 0
Aluminium-Griffbausatz für Frontplatten 7TEArt. Nr. 003 024 0
Aluminium-Griffbausatz für Frontplatten 8TEArt. Nr. 003 025 0
Aluminium-Griffbausatz für Frontplatten 10TEArt. Nr. 003 026 0
Bei nicht aufgeführten Abmessungen bitten wir um Ihre Anfrage.
Selbstverständlich liefern und montieren wir die Griffe aller bekannten Systemhersteller (auch IEL).
Wir liefern EMV-Frontplatten komplett mit Griffen, Montage- und Dichtmaterial.

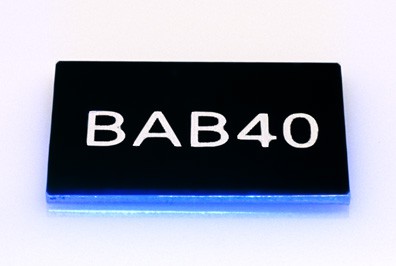

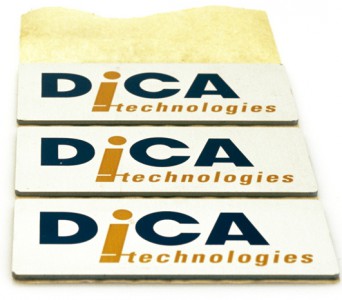

Als Zubehör liefern wir bedruckte Griffplättchen sowie selbstklebende Beschriftungsplättchen mit dem von Ihnen gewünschten Aufdruck.

Frontplatte-Griffplättchen
DESK-GmbH-Logo-Plättchen
Logo-Plättchen

Zurück zum Seitenanfang Frontplatten und Zubehör

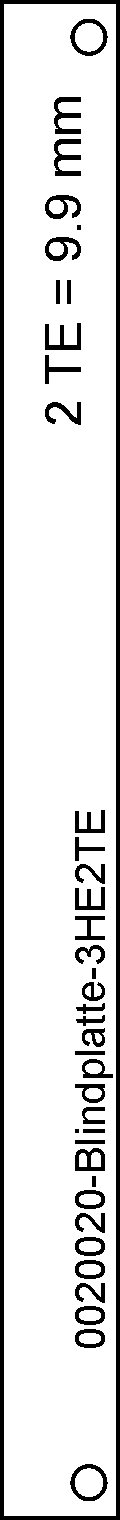

Preisgünstige Blindfrontplatten für 3 HE Baugruppenträger

Blindplatten zum Schließen von Leerplätzen in 482.6 mm (19-Zoll)-Baugruppenträgern.
Material: AlMg3 EQ; 2.5 mm
Oberfläche: Sichtseite eloxiert; Rückseite leitfähig chromatiert
Bearbeitung: Gesägt; gefräst; Kanten teilweise blank

DESK-GmbH-EMV-Blindplatte-3HE-1TEDESK-GmbH-EMV-Blindplatte-3HE-2TEDESK-GmbH-EMV-Blindplatte-3HE-3TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-3HE-4TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-3HE-5TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-3HE-6TE-mit-EinpreßmutterEMV-Blindplatte 3HE 1TEArt. Nr. 002 001 0
EMV-Blindplatte 3HE 2TEArt. Nr. 002 002 0

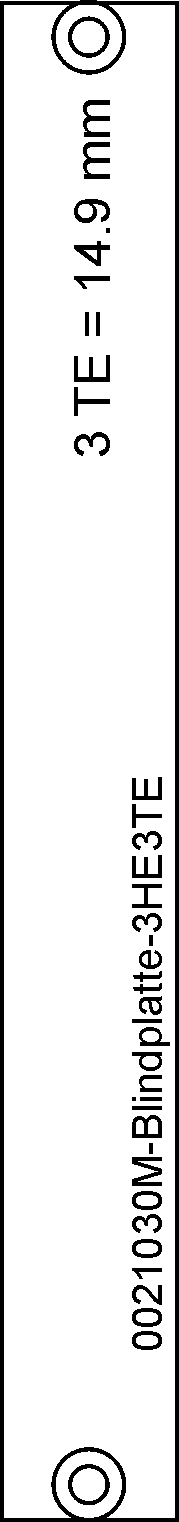

EMV-Blindplatte 3HE 3TE mit EinpreßmutterArt. Nr. 002 003 0 M

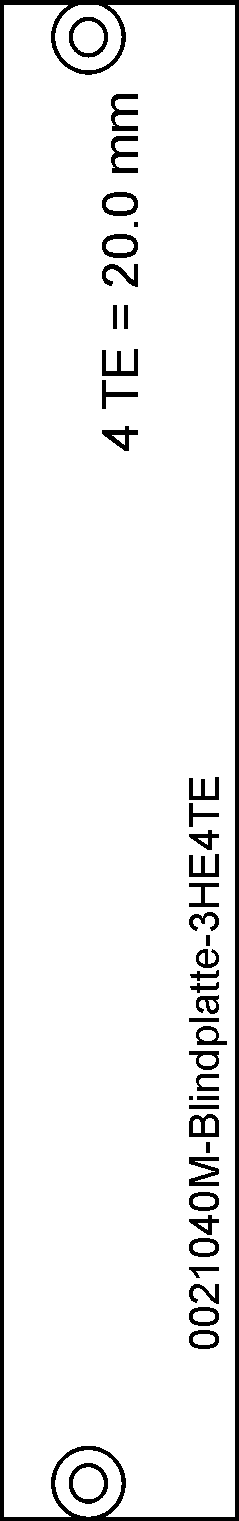

EMV-Blindplatte 3HE 4TE mit EinpreßmutterArt. Nr. 002 004 0 M

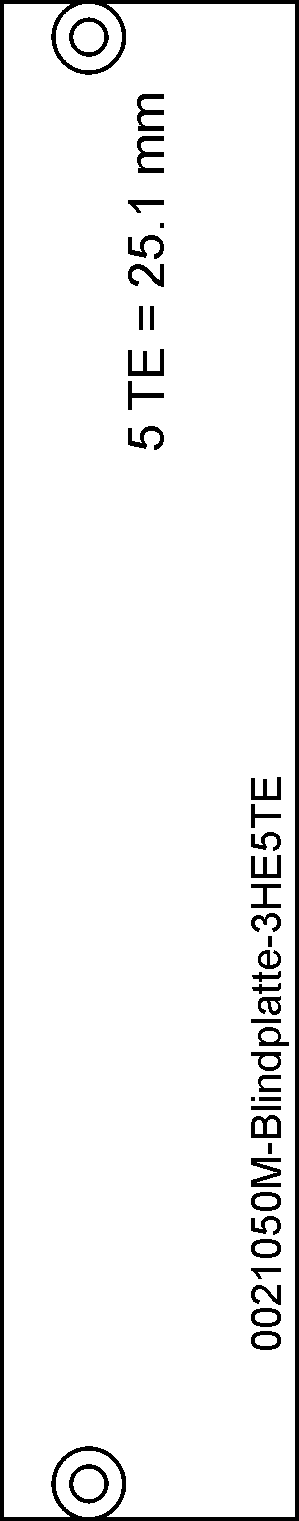

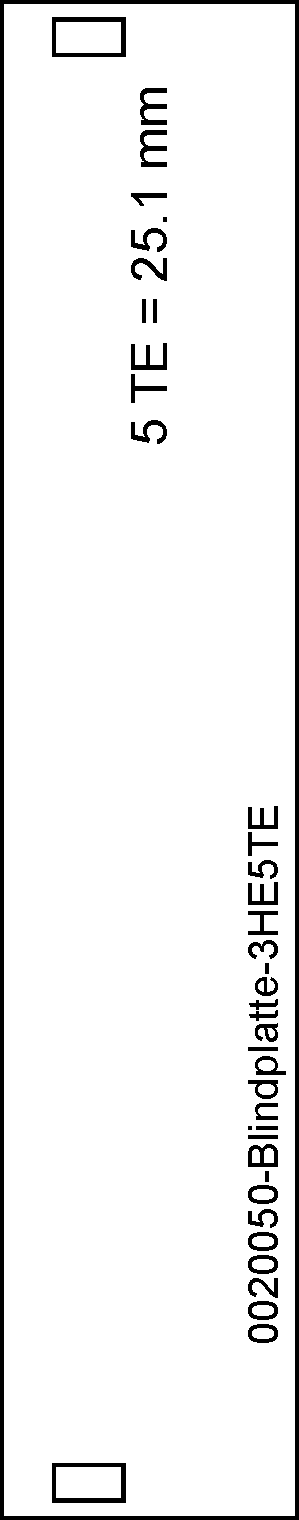

EMV-Blindplatte 3HE 5TE mit EinpreßmutterArt. Nr. 002 005 0 M
EMV-Blindplatte 3HE 6TE mit EinpreßmutterArt. Nr. 002 006 0 M

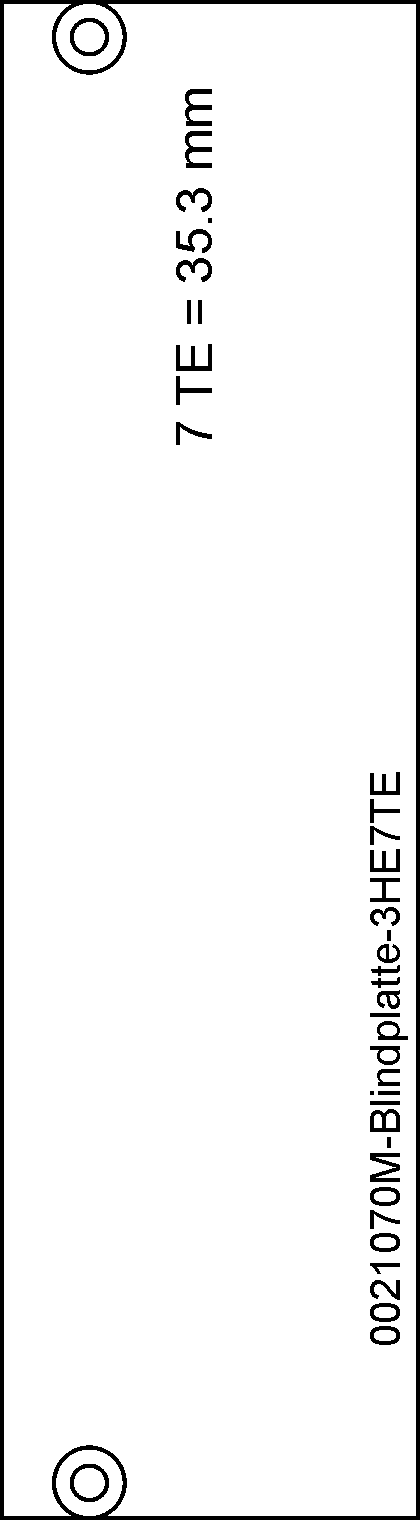

DESK-GmbH-EMV-Blindplatte-3HE-7TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-3HE-8TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-3HE-9TE-mit-EinpreßmutterEMV-Blindplatte 3HE 7TE mit EinpreßmutterArt. Nr. 002 007 0 M

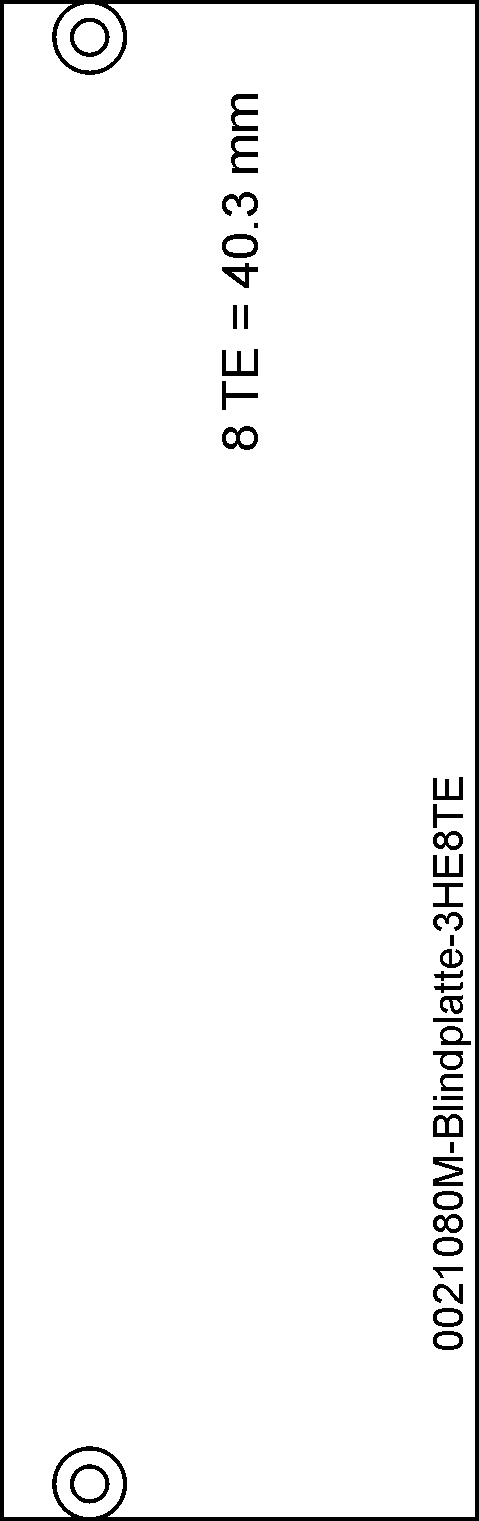

EMV-Blindplatte 3HE 8TE mit EinpreßmutterArt. Nr. 002 008 0 M

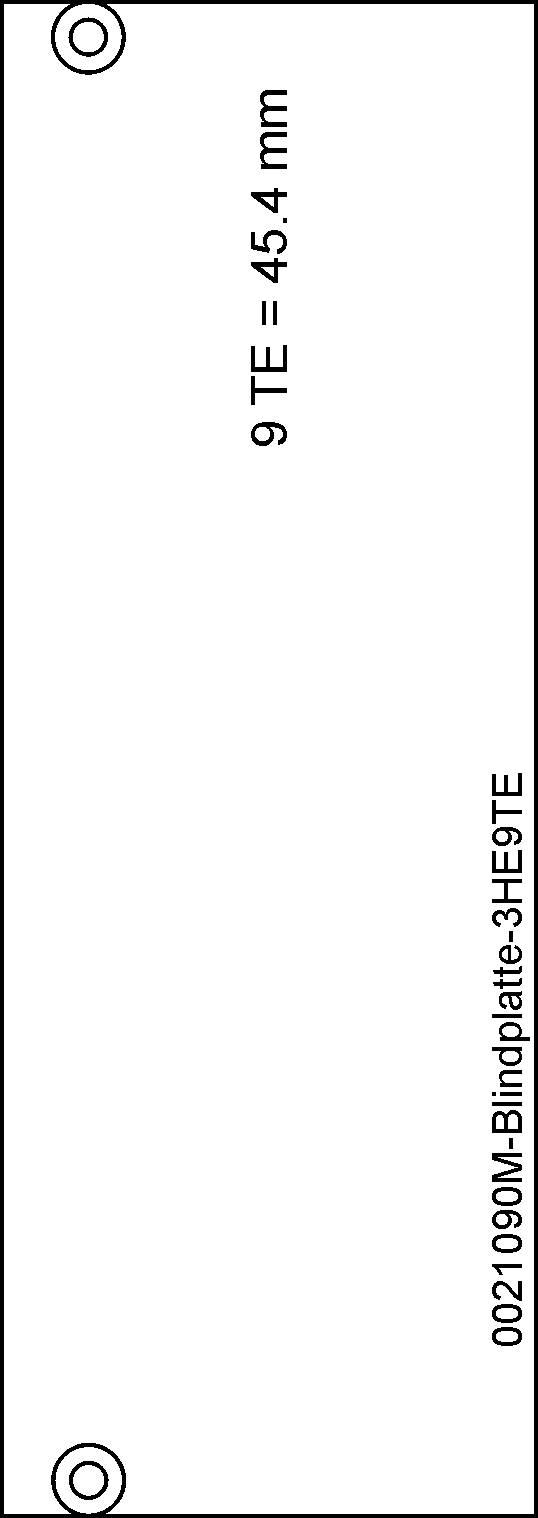

EMV-Blindplatte 3HE 9TE mit EinpreßmutterArt. Nr. 002 009 0 M

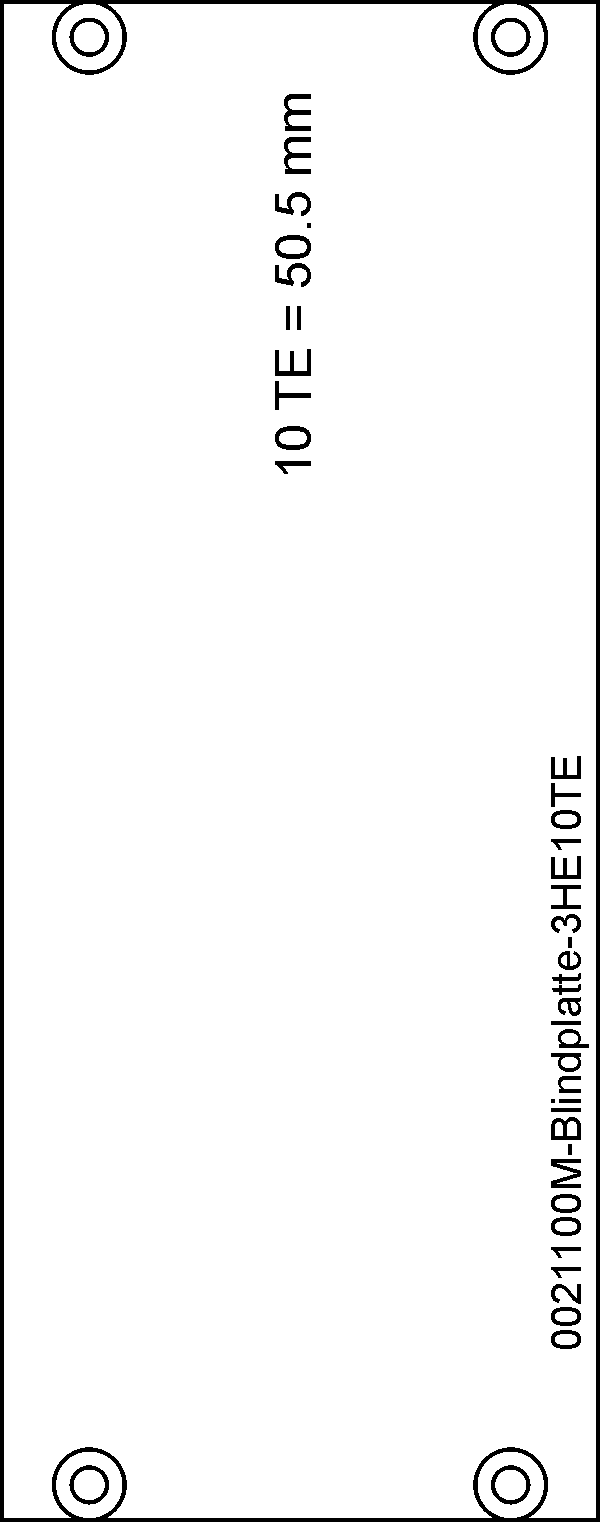

DESK-GmbH-EMV-Blindplatte-3HE10TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-3HE11TE-mit-Einpreßmutter    EMV-Blindplatte 3HE 10TE mit EinpreßmutterArt. Nr. 002 010 0 M

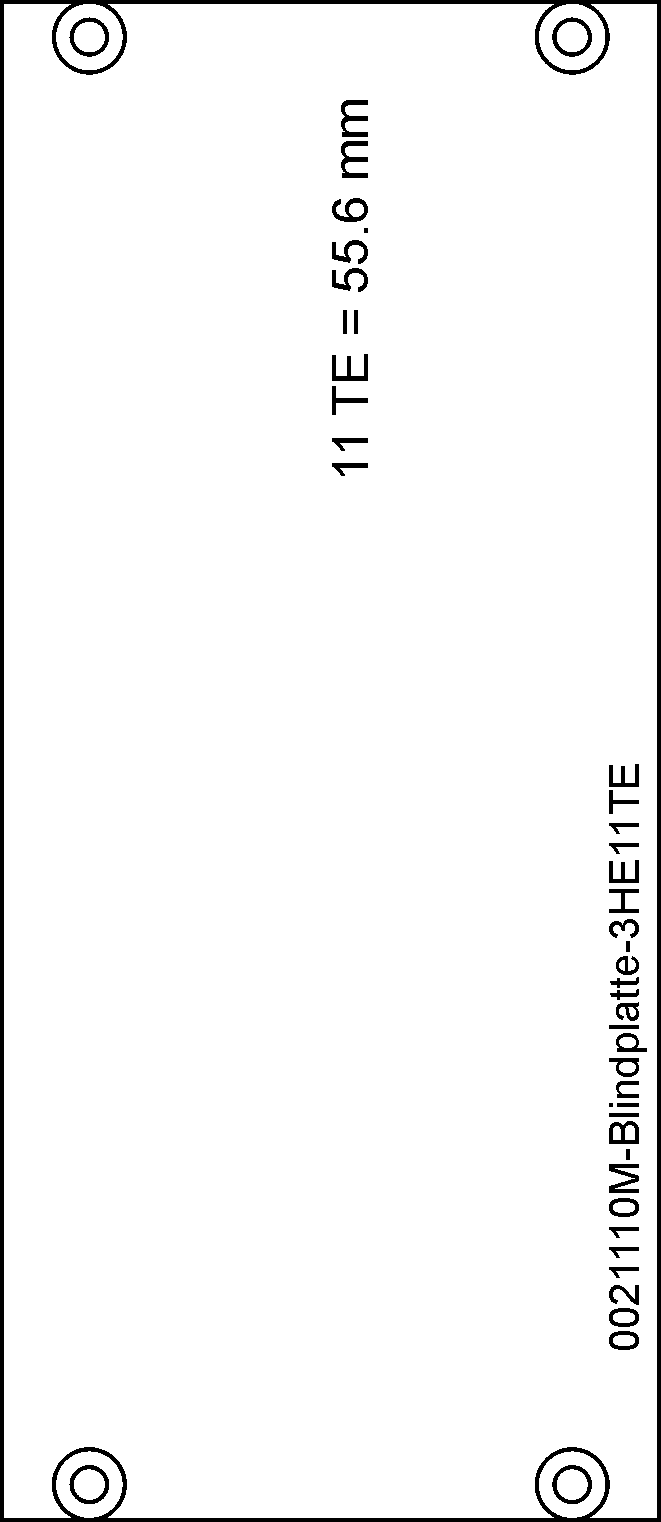

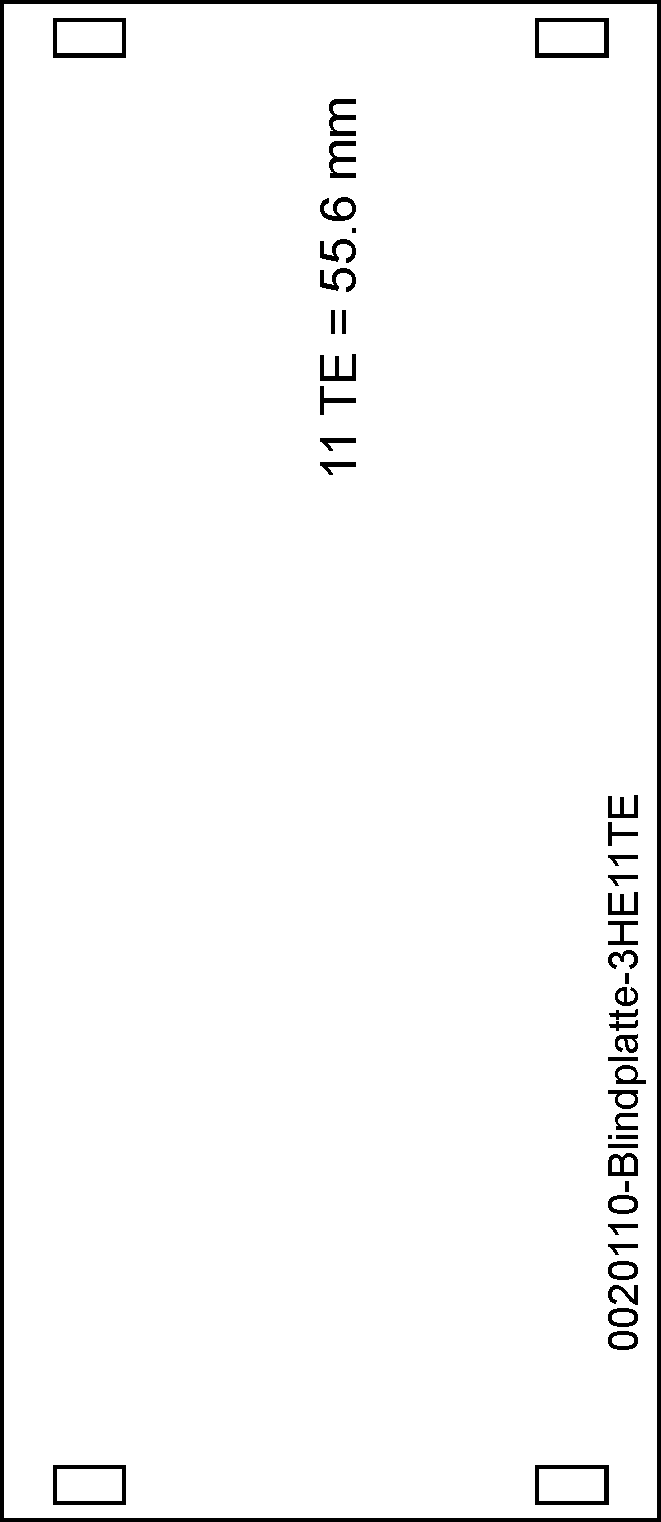

EMV-Blindplatte 3HE 11TE mit EinpreßmutterArt. Nr. 002 011 0 M

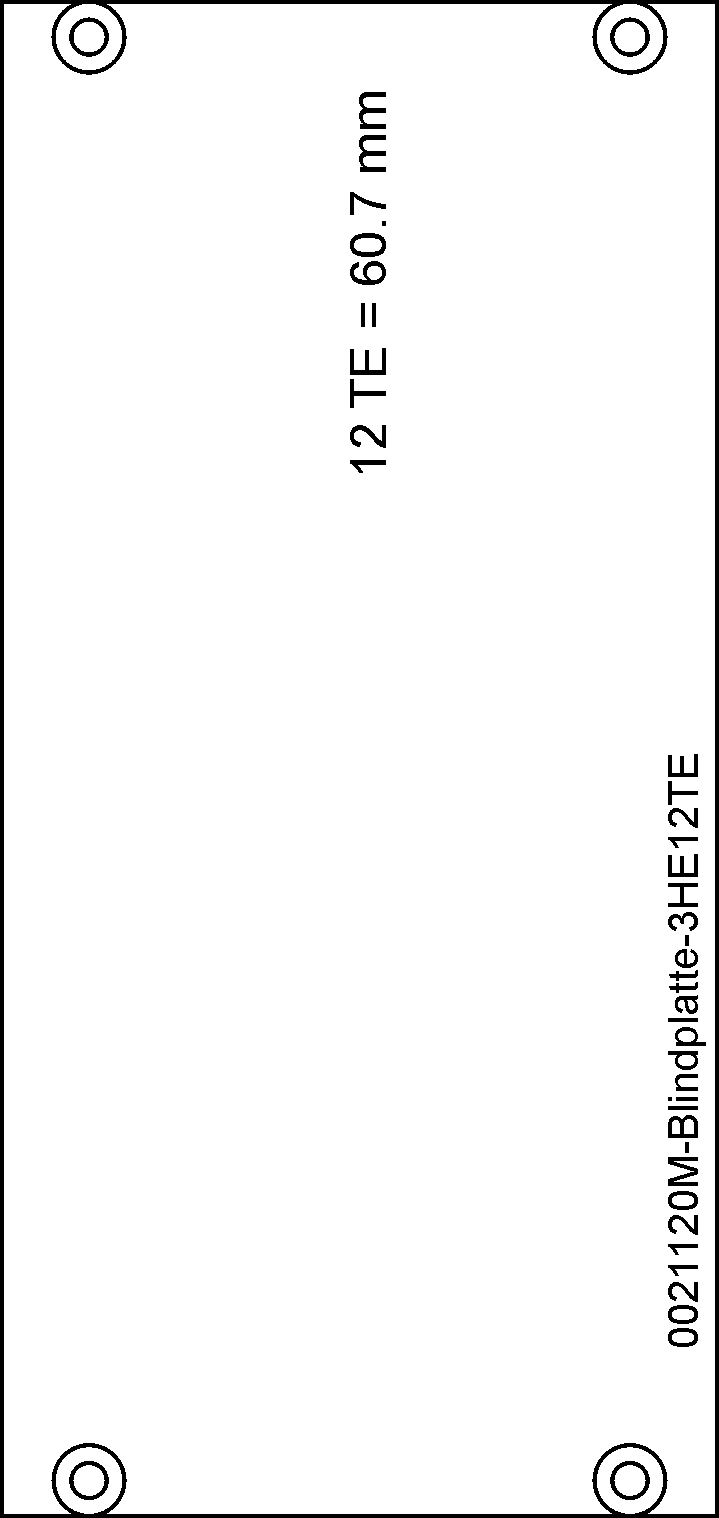

DESK-GmbH-EMV-Blindplatte-3HE-12TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-3HE-12TE  EMV-Blindplatte 3HE 12TE mit EinpreßmutterArt. Nr. 002 012 0 M

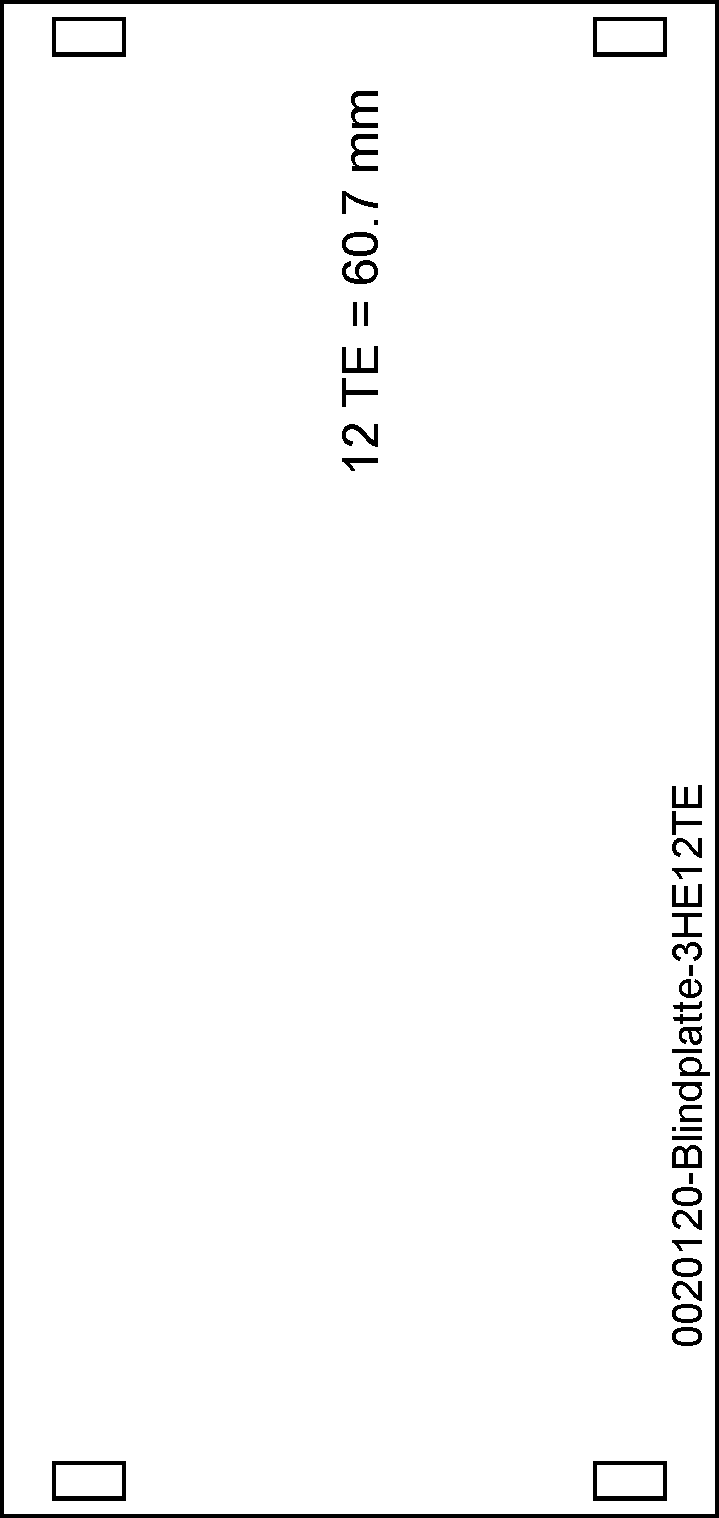

EMV-Blindplatte 3HE 12TE mit LL 3.3 x 5.9Art. Nr. 002 012 0

DESK-GmbH-EMV-Blindplatte-3HE11TEDESK-GmbH-EMV-Blindplatte-3HE10TE    EMV-Blindplatte 3HE 11TE mit LL 3.3 x 5.9Art. Nr. 002 011 0

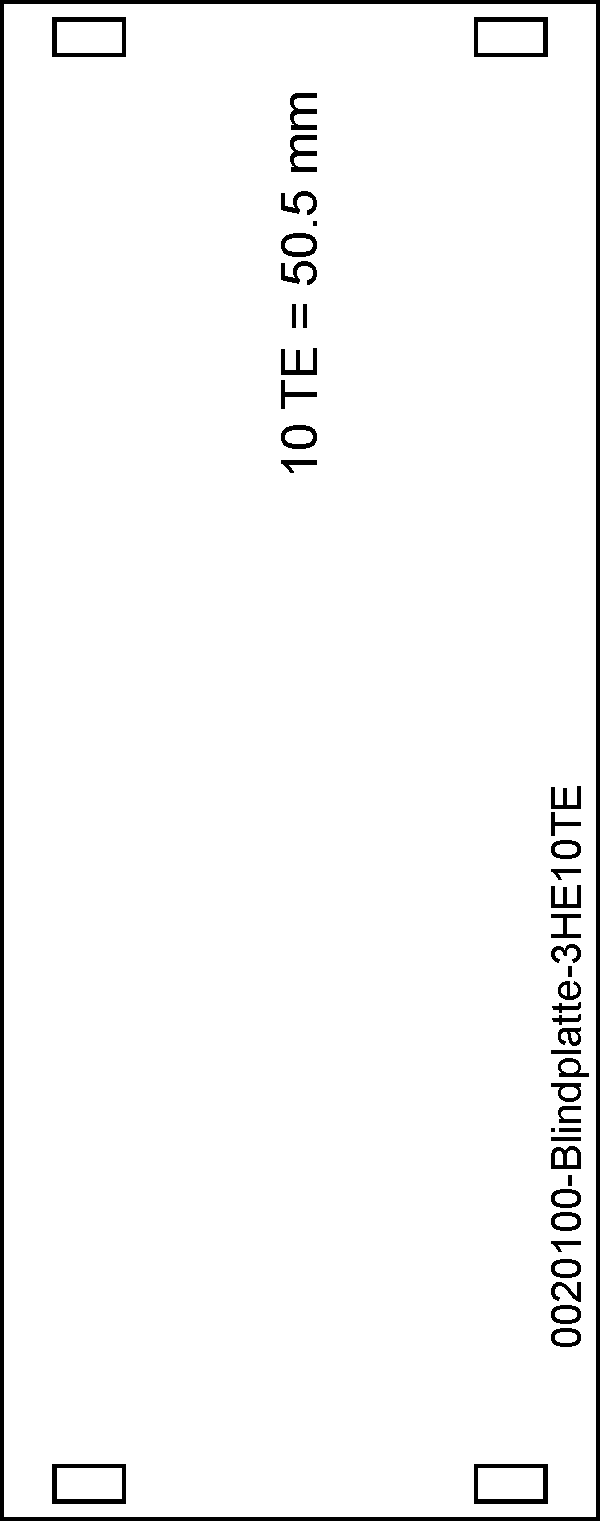

EMV-Blindplatte 3HE 10TE mit LL 3.3 x 5.9Art. Nr. 002 010 0

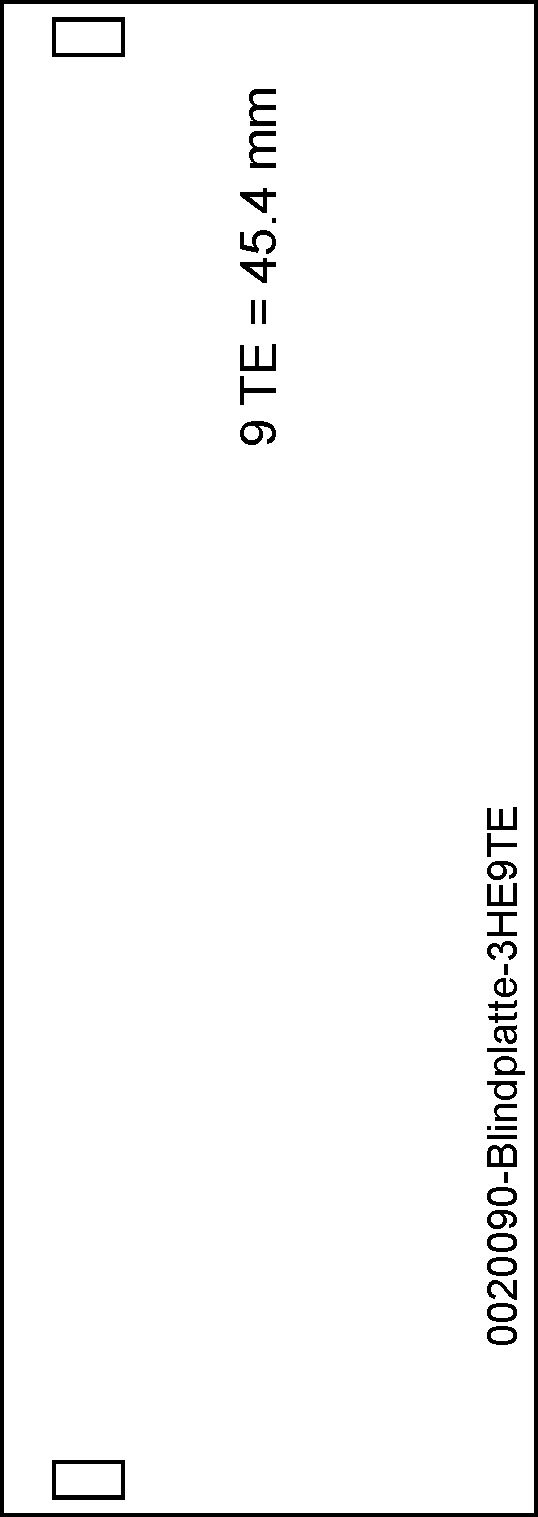

DESK-GmbH-EMV-Blindplatte-3HE-9TEDESK-GmbH-EMV-Blindplatte-3HE-8TEDESK-GmbH-EMV-Blindplatte-3HE-7TEEMV-Blindplatte 3HE 9TE mit LL 3.3 x 5.9Art. Nr. 002 009 0

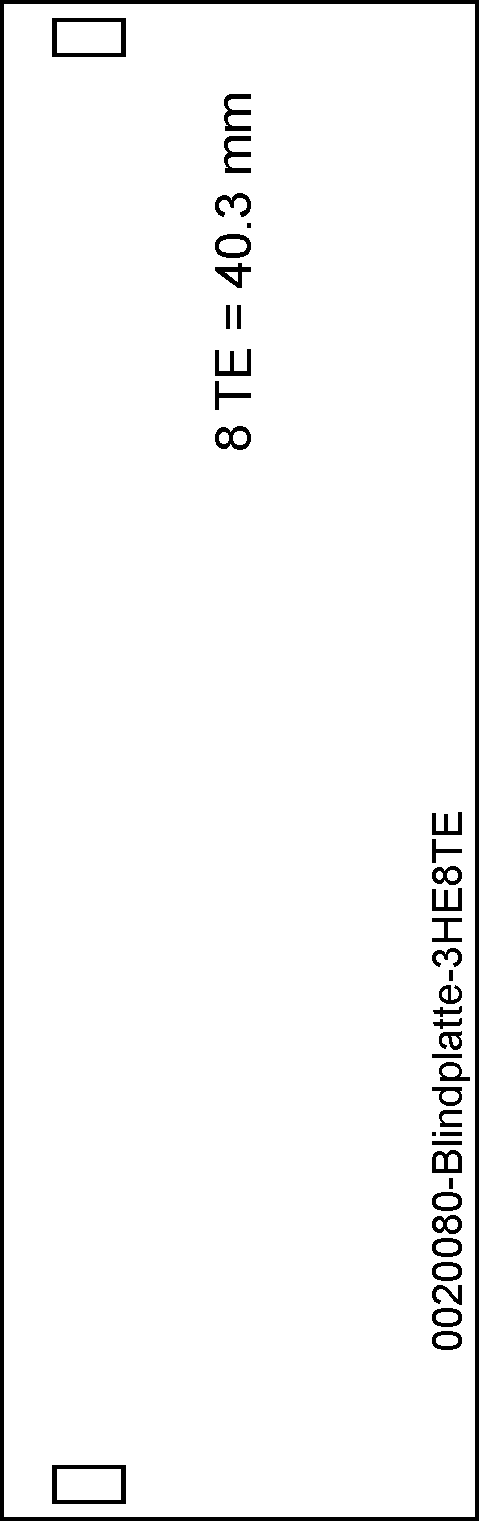

EMV-Blindplatte 3HE 8TE mit LL 3.3 x 5.9Art. Nr. 002 008 0

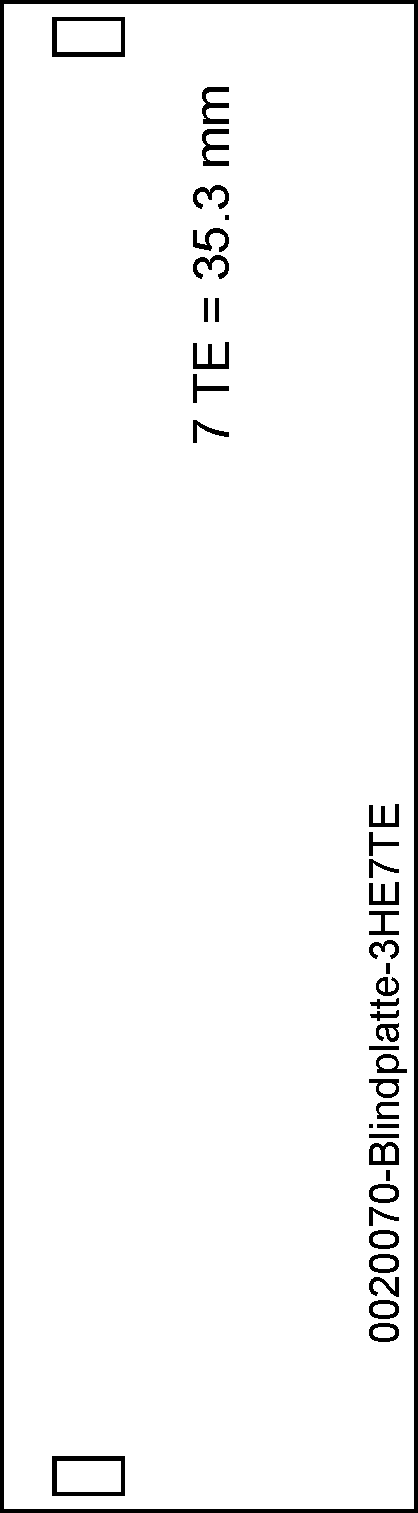

EMV-Blindplatte 3HE 7TE mit LL 3.3 x 5.9Art. Nr. 002 007 0

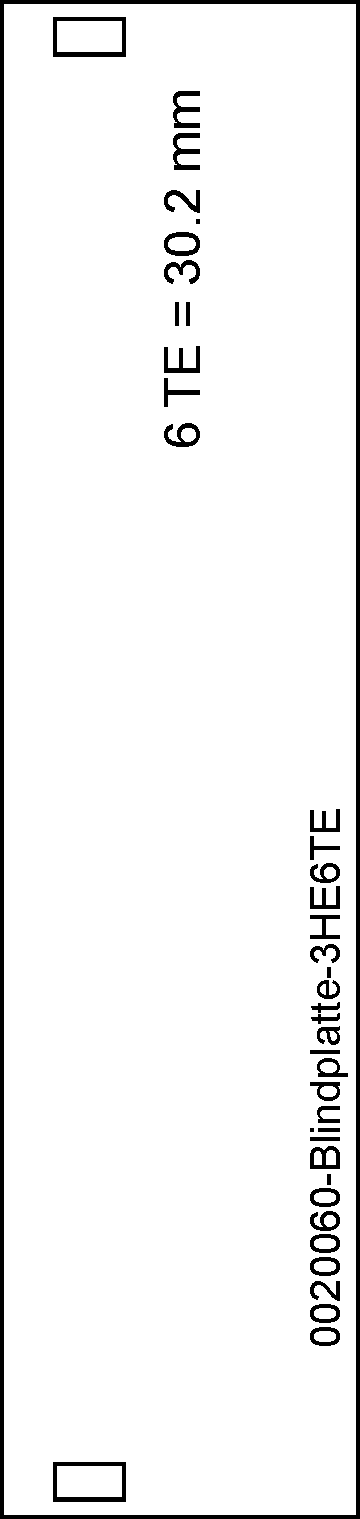

DESK-GmbH-EMV-Blindplatte-3HE-6TEDESK-GmbH-EMV-Blindplatte-3HE-5TEDESK-GmbH-EMV-Blindplatte-3HE-4TEDESK-GmbH-EMV-Blindplatte-3HE-3TE     EMV-Blindplatte 3HE 6TE mit LL 3.3 x 5.9Art. Nr. 002 006 0
EMV-Blindplatte 3HE 5TE mit LL 3.3 x 5.9Art. Nr. 002 005 0
EMV-Blindplatte 3HE 4TE mit LL 3.3 x 5.9Art. Nr. 002 004 0

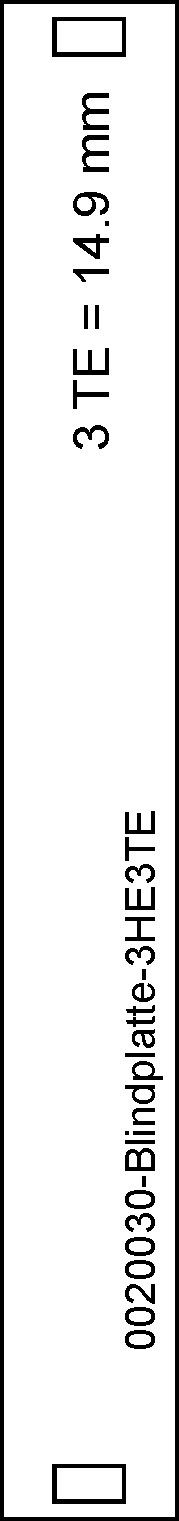

EMV-Blindplatte 3HE 3TE mit LL 3.3 x 5.9Art. Nr. 002 003 0
Alle Blindplatten können auch in kundenspezifischer Ausführung gefertigt werden.
Wir freuen und auf Ihre Anfrage.

Zurück zum Seitenanfang Frontplatten und Zubehör

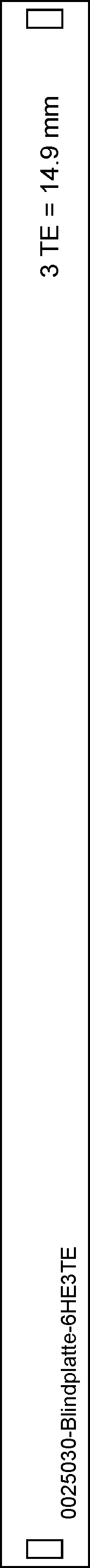

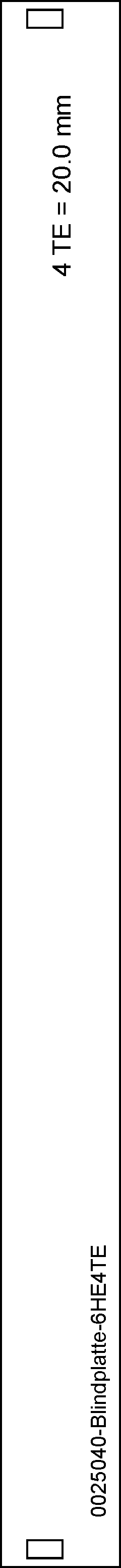

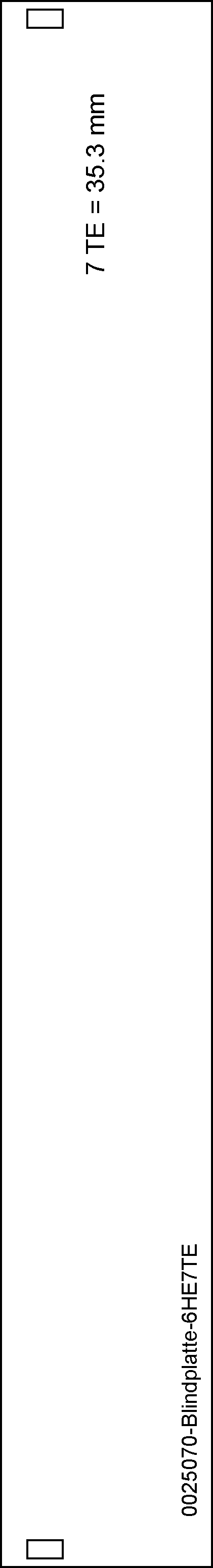

Preisgünstige Blindfrontplatten für 6 HE Baugruppenträger

Blindplatten zum Schließen von Leerplätzen in 482.6 mm (19-Zoll)-Baugruppenträgern.
Material: AlMg3 EQ; 2.5 mm
Oberfläche: Sichtseite eloxiert; Rückseite leitfähig chromatiert
Bearbeitung: Gesägt; gefräst; Kanten teilweise blank

DESK-GmbH-EMV-Blindplatte-6HE-1TEDESK-GmbH-EMV-Blindplatte-6HE-2TEDESK-GmbH-EMV-Blindplatte-6HE-3TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-6HE-4TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-6HE-5TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-6HE-6TE-mit-Einpreßmutter   EMV-Blindplatte 6HE 1TEArt. Nr. 002 501 0

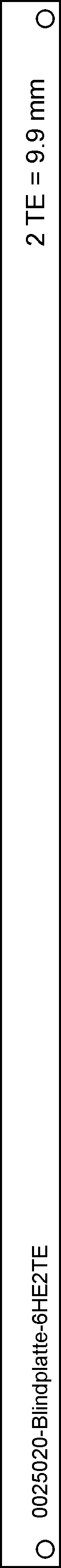

EMV-Blindplatte 6HE 2TEArt. Nr. 002 502 0
EMV-Blindplatte 6HE 3TE mit EinpreßmutterArt. Nr. 002 503 0 M
EMV-Blindplatte 6HE 4TE mit EinpreßmutterArt. Nr. 002 504 0 M

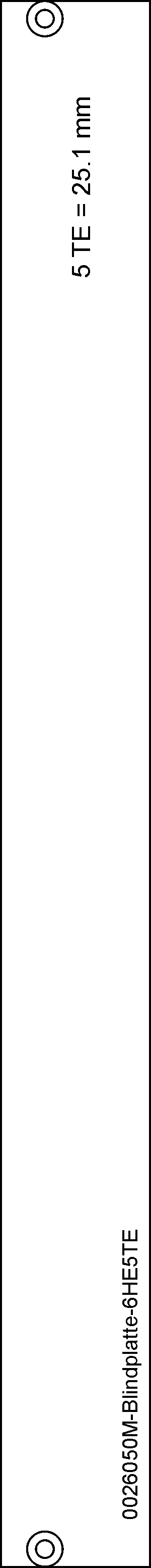

EMV-Blindplatte 6HE 5TE mit EinpreßmutterArt. Nr. 002 505 0 M

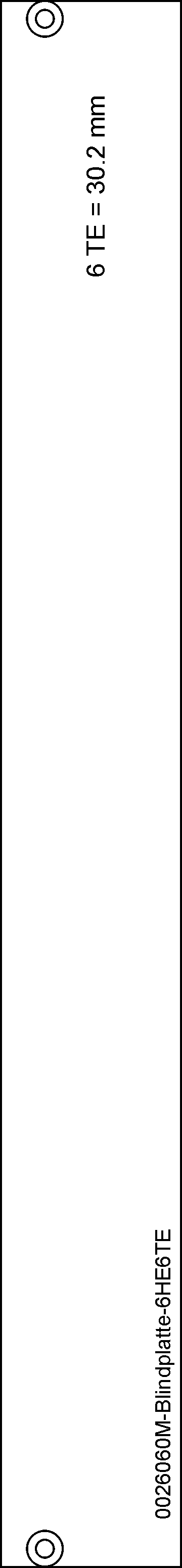

EMV-Blindplatte 6HE 6TE mit EinpreßmutterArt. Nr. 002 506 0 M

DESK-GmbH-EMV-Blindplatte-6HE-7TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-6HE-8TE-mit-EinpreßmutterDESK-GmbH-EMV-Blindplatte-6HE-8TE    EMV-Blindplatte 6HE 7TE mit EinpreßmutterArt. Nr. 002 007 0 M

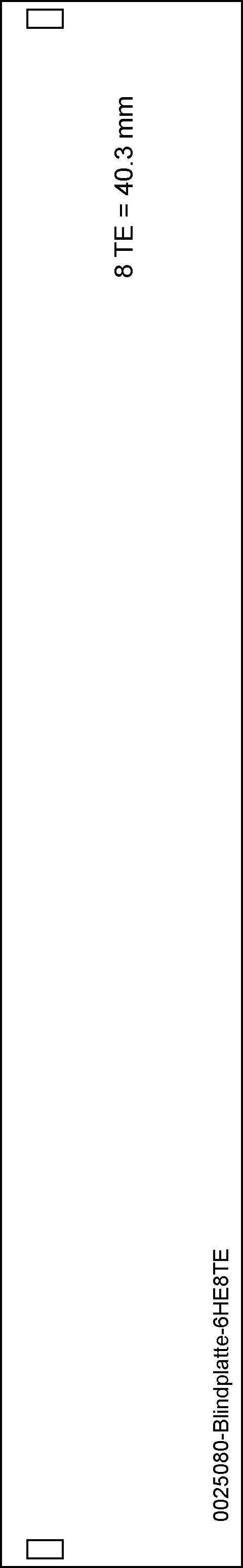

EMV-Blindplatte 6HE 8TE mit EinpreßmutterArt. Nr. 002 008 0 M
EMV-Blindplatte 6HE 8TE mit LL 3.3 x 5.9Art. Nr. 002 009 0 M

DESK-GmbH-EMV-Blindplatte-6HE-7TEDESK-GmbH-EMV-Blindplatte-6HE-6TEDESK-GmbH-EMV-Blindplatte-6HE-5TEDESK-GmbH-EMV-Blindplatte-6HE-4TEDESK-GmbH-EMV-Blindplatte-6HE-3TEEMV-Blindplatte 6HE 7TE mit LL 3.3 x 5.9Art. Nr. 002 507 0

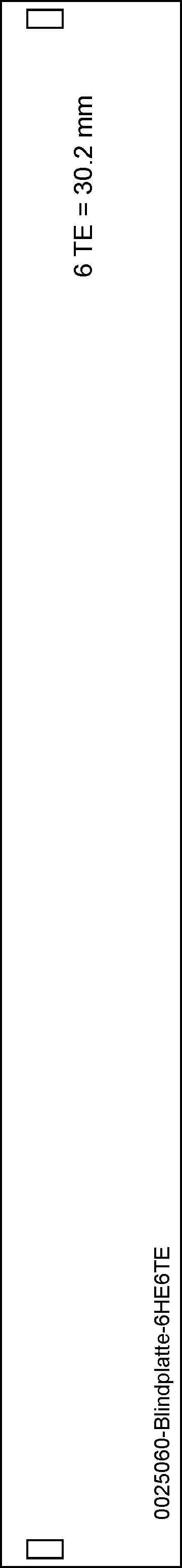

EMV-Blindplatte 6HE 6TE mit LL 3.3 x 5.9Art. Nr. 002 506 0

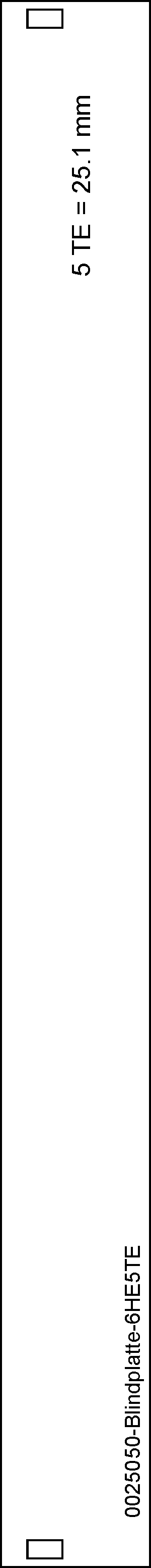

EMV-Blindplatte 6HE 5TE mit LL 3.3 x 5.9Art. Nr. 002 505 0 M

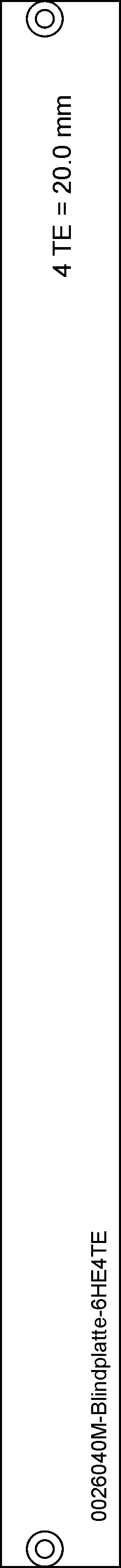

EMV-Blindplatte 6HE 4TE mit LL 3.3 x 5.9Art. Nr. 002 504 0 M
EMV-Blindplatte 6HE 3TE mit LL 3.3 x 5.9Art. Nr. 002 503 0 M

Alle Blindplatten können auch in kundenspezifischer Ausführung gefertigt werden.
Wir freuen und auf Ihre Anfrage.

Zurück zum Seitenanfang Frontplatten und Zubehör

Abdeckstreifen und Leerfrontplatten für 482.6 mm (19 Zoll) Schränke

Abdeckstreifen für 482.6 mm (19 Zoll) Schränke

Blindplatten zum Schließen von Leerplätzen in 482.6 mm (19-Zoll)-Schränken.
Material: AlMg1; 3 mm
Oberfläche: Voreloxiert
Bearbeitung: Gesägt; gefräst; Kanten blank
Bei den Ausbrüchen zur Befestigung im Schrank können Sie zwischen allen bekannten Formen wählen. Als Standard liefern wir mit einem Langloch 10.3 x 6.8 mm.
DESK-GmbH-Abdeckstreifen-482.6mm-(19

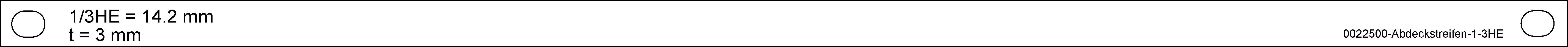

Abdeckstreifen 482.6 mm (19"), 1/3HEArt. Nr. 002 250 0

DESK-GmbH-Abdeckstreifen-482.6mm-(19

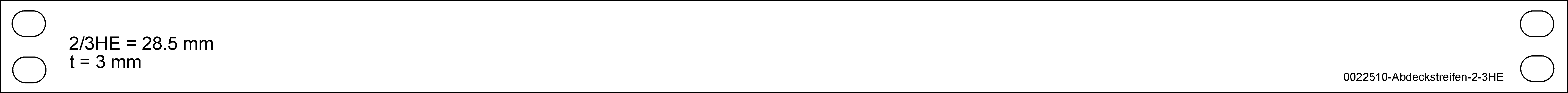

Abdeckstreifen 482.6 mm (19"), 2/3HEArt. Nr. 002 251 0

DESK-GmbH-Abdeckstreifen-482.6mm-(19

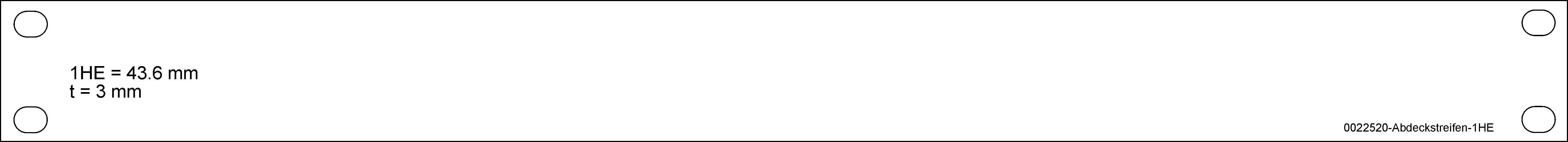

Abdeckstreifen 482.6 mm (19"), 1HEArt. Nr. 002 252 0

DESK-GmbH-Abdeckstreifen-482.6mm-(19

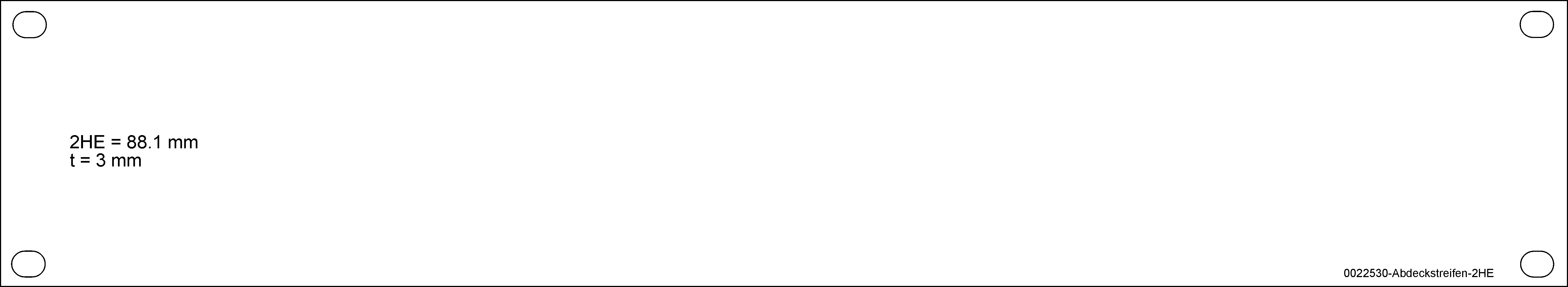

Abdeckstreifen 482.6 mm (19"), 2HEArt. Nr. 002 253 0

DESK-GmbH-Abdeckstreifen-482.6mm-(19

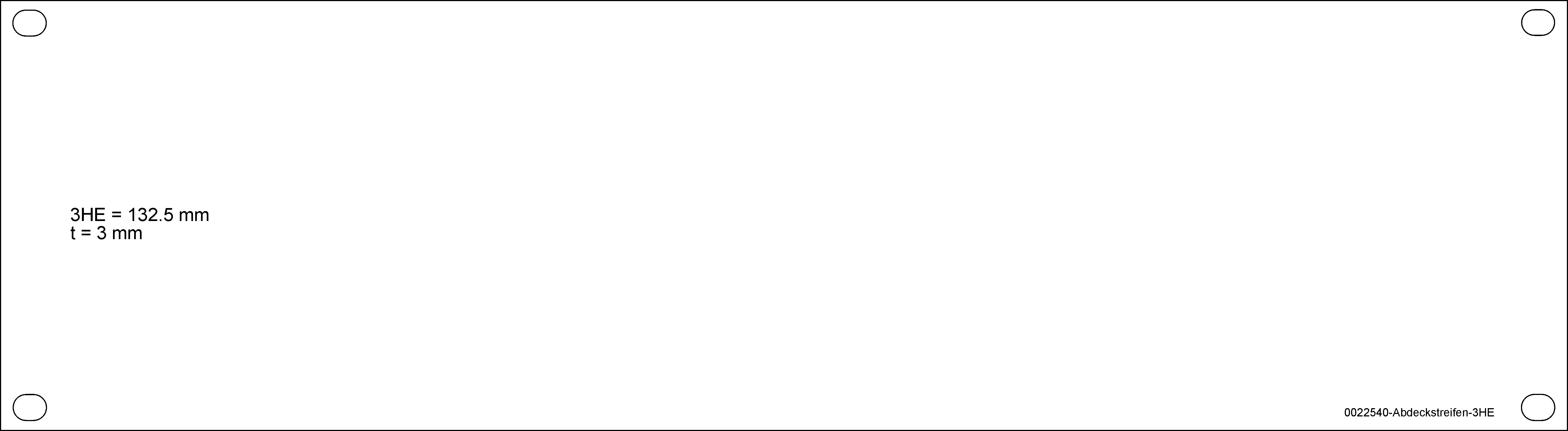

Abdeckstreifen 482.6 mm (19"), 3HEArt. Nr. 002 254 0

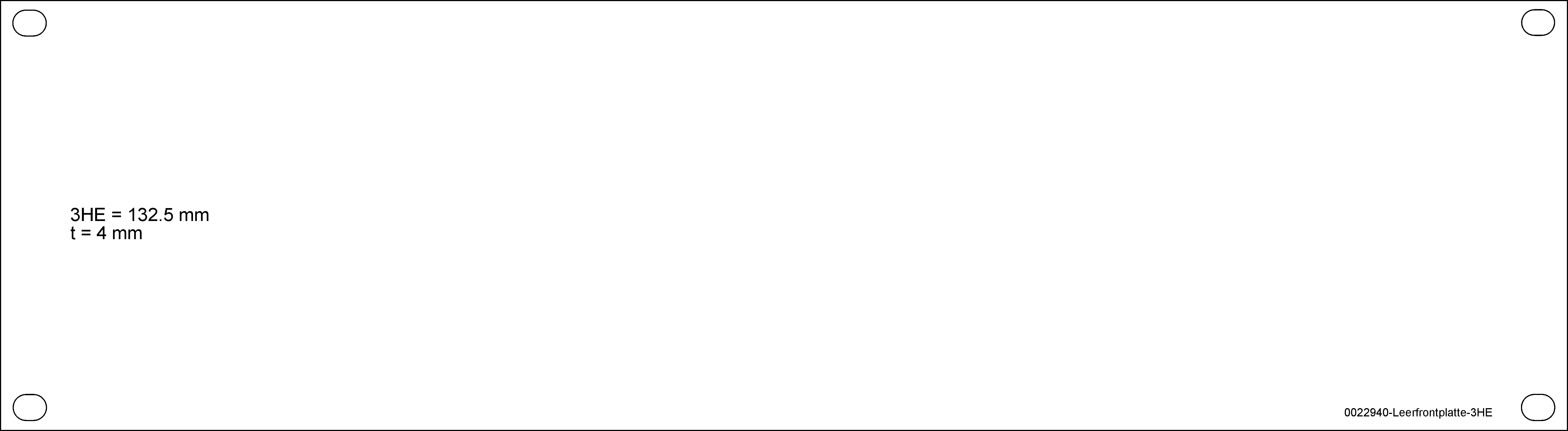

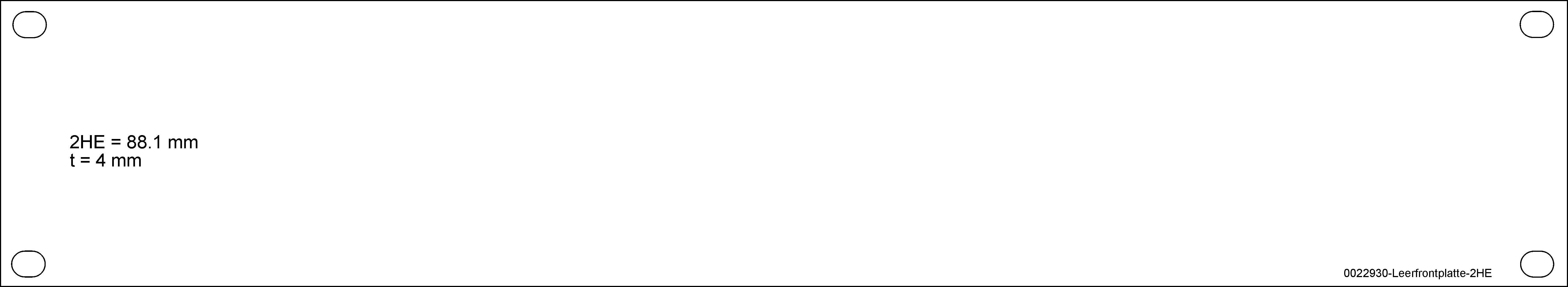

Leerfrontplatten für 482.6 mm (19 Zoll) Schränke

Material: AlMg1 oder AlMg3 EQ; 4 mm
Oberfläche: Gebürstet, Eloxiert
Bearbeitung: Gesägt; gefräst
Bei den Ausbrüchen zur Befestigung im Schrank können Sie zwischen allen bekannten Formen wählen. Als Standard liefern wir mit einem Langloch 10.3 x 6.8 mm.
DESK-GmbH-Leerfrontplatte-482.6mm-(19
Leerfrontplatte 482.6 mm (19"), 1/3HEArt. Nr. 002 290 0

DESK-GmbH-Leerfrontplatte-482.6mm-(19

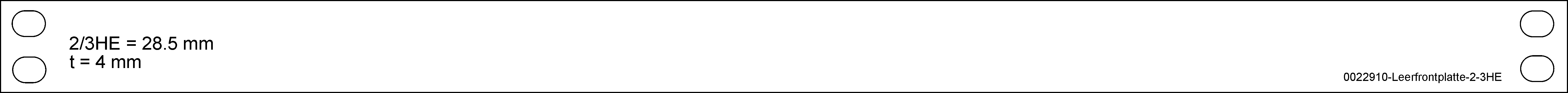

Leerfrontplatte 482.6 mm (19"), 2/3HEArt. Nr. 002 291 0

DESK-GmbH-Leerfrontplatte-482.6mm-(19
Leerfrontplatte 482.6 mm (19"), 1HEArt. Nr. 002 292 0

DESK-GmbH-Leerfrontplatte-482.6mm-(19
Leerfrontplatte 482.6 mm (19"), 2HEArt. Nr. 002 293 0

DESK-GmbH-Leerfrontplatte-482.6mm-(19
Leerfrontplatte 482.6 mm (19"), 3HEArt. Nr. 002 294 0

Für 1HE, 2HE und 3HE liefern wir auch Frontplatten aus gepressten Profilen; das Material ist dann AlMgSi0.5.
Alle aufgeführten Abmessungen können wir auch in 5 mm starkem Material (AlMg3) liefern.

Zurück zum Seitenanfang Frontplatten und Zubehör

Weitere Produktbeispiele

DESK-GmbH-Frontplatten
Frontplatten

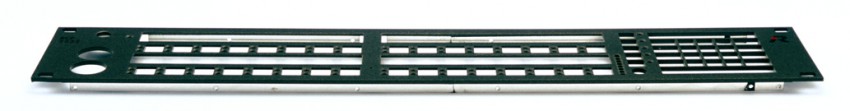

DESK-GmbH-Filigrane-Frontplatte
Filigrane-Frontplatte
DESK-GmbH-Filigrane-Frontplatte
Filigrane-Frontplatte
DESK-GmbH-Frontplatte-Lüfter
Frontplatte-Lüfter
DESK-GmbH-Frontplatte-NIM
Frontplatte-NIM
DESK-GmbH-Frontplatte-gespiegelt
Frontplatte-gespiegelt

Fordern Sie uns!
Wir freuen uns auf Ihre Anfrage.

Zurück zum Seitenanfang Frontplatten und Zubehör
