Nim-Casetten, Spezifikationen für alle Standard und berührgeschützte Cassetten

DESK GmbH 2013-2B087-NIM1-12

NIM1-12

DESK GmbH 2013-2B082-NIM2-12

NIM2-12

DESK GmbH 2013-2B086-NIM3-12

NIM3-12

DESK GmbH 2013-2B076-NIM4-12

NIM4-12


Alle Cassetten werden ohne Leerfrontplatte und ohne Rackbefestigungssatz wie in den Stücklisten aufgeführt geliefert.
Außenabmessungen:Die Außenabmessungen der Cassetten und die Lage der Steckverbinder entsprechen der AECNIM-Spezifikation für 5HE.
Cassettenauswahl, Belüftung:Die Standardcassetten haben extrem große Belüftungsöffnungen und gewährleisten eine gute
Luftdurchströmung auch bei umfangreichen Versuchsaufbauten.
Sicherheit:Für Hochspannungsanwendungen wählen Sie für den optimalen Berührungsschutz bitte die geschützten Ausführungen "G".
Abschirmung:Alle Teile der Cassetten werden durch Schraubverbindungen leitfähig miteinander verbunden.
Dadurch ergibt sich eine optimale Schirmdämpfung. Für erhöhte EMV-Anforderungen liefern wir
Frontplatten mit leitfähiger Rückseite.
Lieferumfang:Der Lieferumfang der Cassetten ist unter der Beschreibung der einzelnen Bausätze definiert. Im
Rahmen der lieferbaren Zubehörteile sind Änderungen der Standardkonfigurationen möglich.
Frontplattenbestückung,
Leiterplatte:

Die Abmessungen der Leiterplatten und die maximal nutzbare Fläche für die
Frontplattenbestückung entnehmen Sie bitte den nachfolgenden Zeichnungen.

Zurück zum Seitenanfang NIM Cassetten

Standard und berührgeschützte NIM Cassetten, Bestückungsfläche auf den Frontplatten

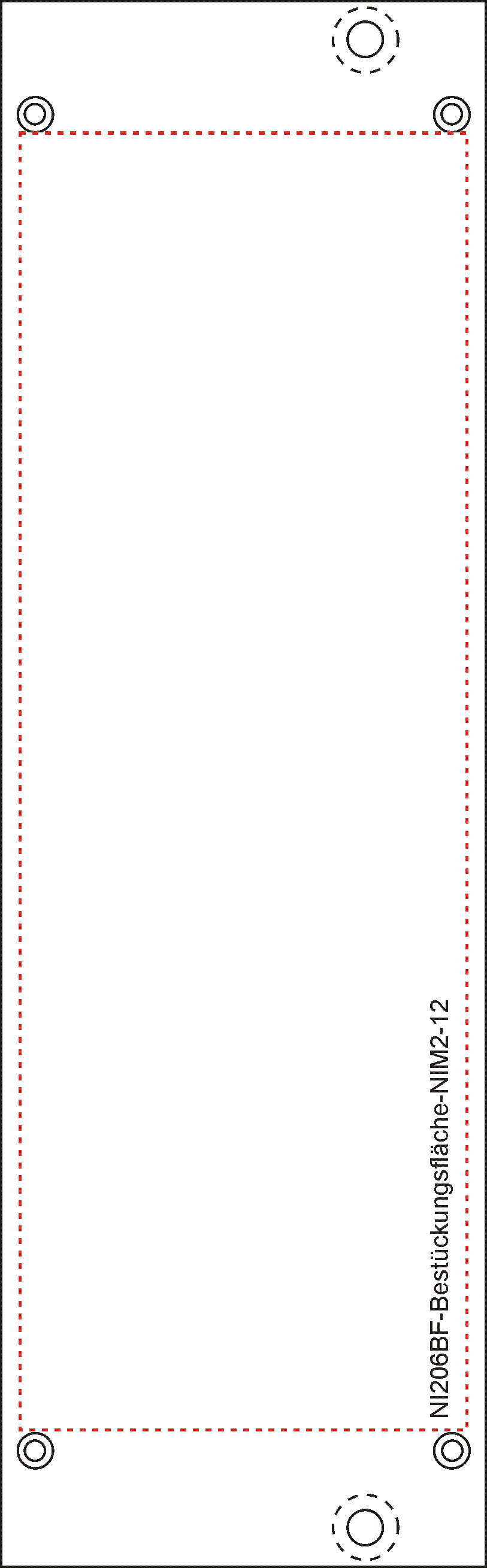

DESK_GmbH_NI201BF-Bestueckungsflaeche-NIM1-12DESK_GmbH_NI206BF-Bestueckungsflaeche-NIM2-12DESK_GmbH_NI209BF-Bestueckungsflaeche-NIM3-12

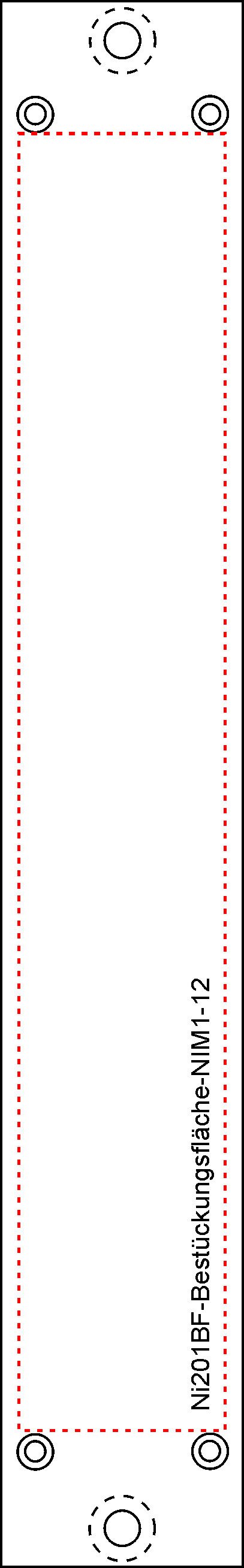

NIM1/12
Bestückungsfläche auf der Frontplatte
183,8 x 31,0 mm
NIM2/12
Bestückungsfläche auf der Frontplatte
183,8 x 65,6 mm

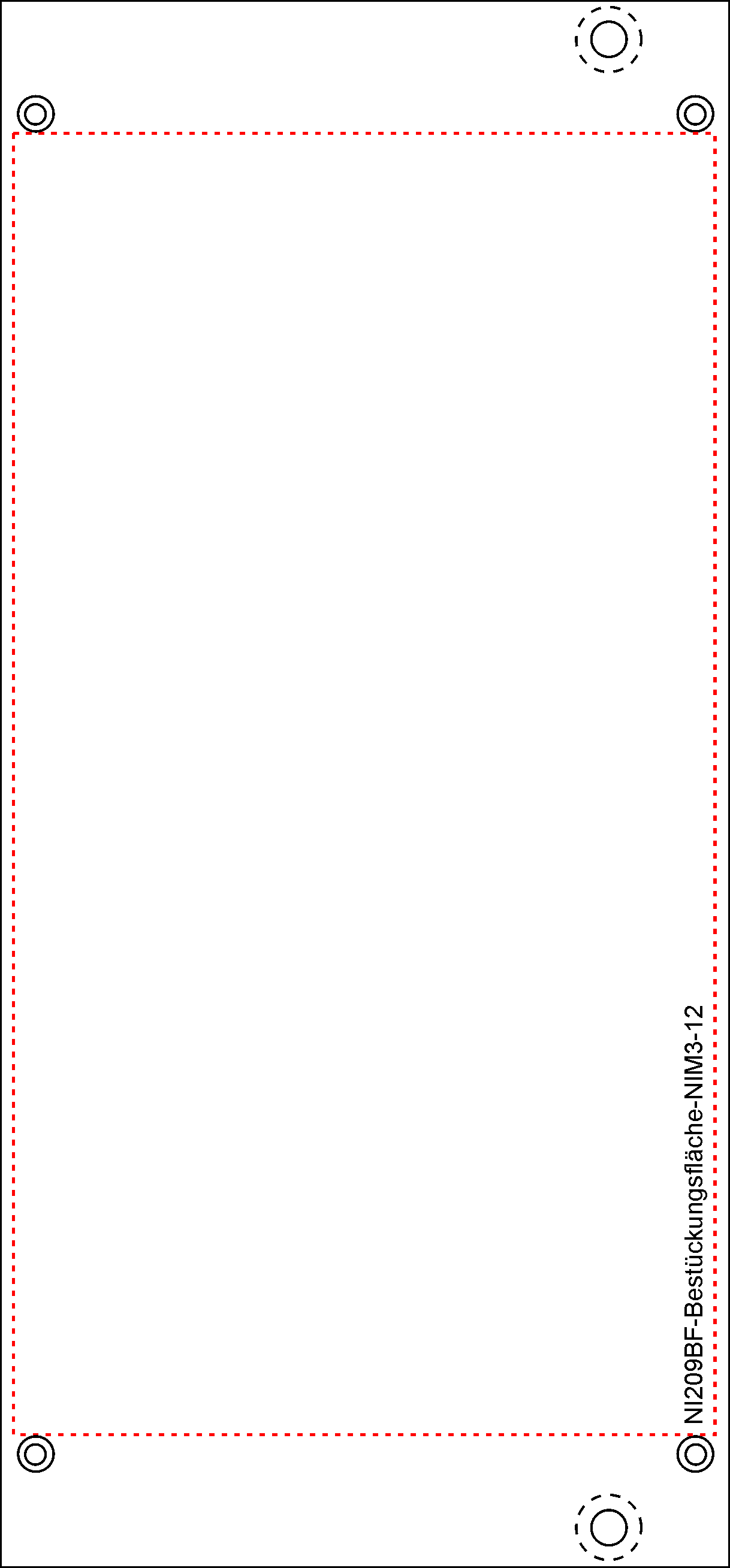

NIM3/12
Bestückungsfläche auf der Frontplatte
183,8 x 100,0 mm

Zurück zum Seitenanfang NIM Cassetten

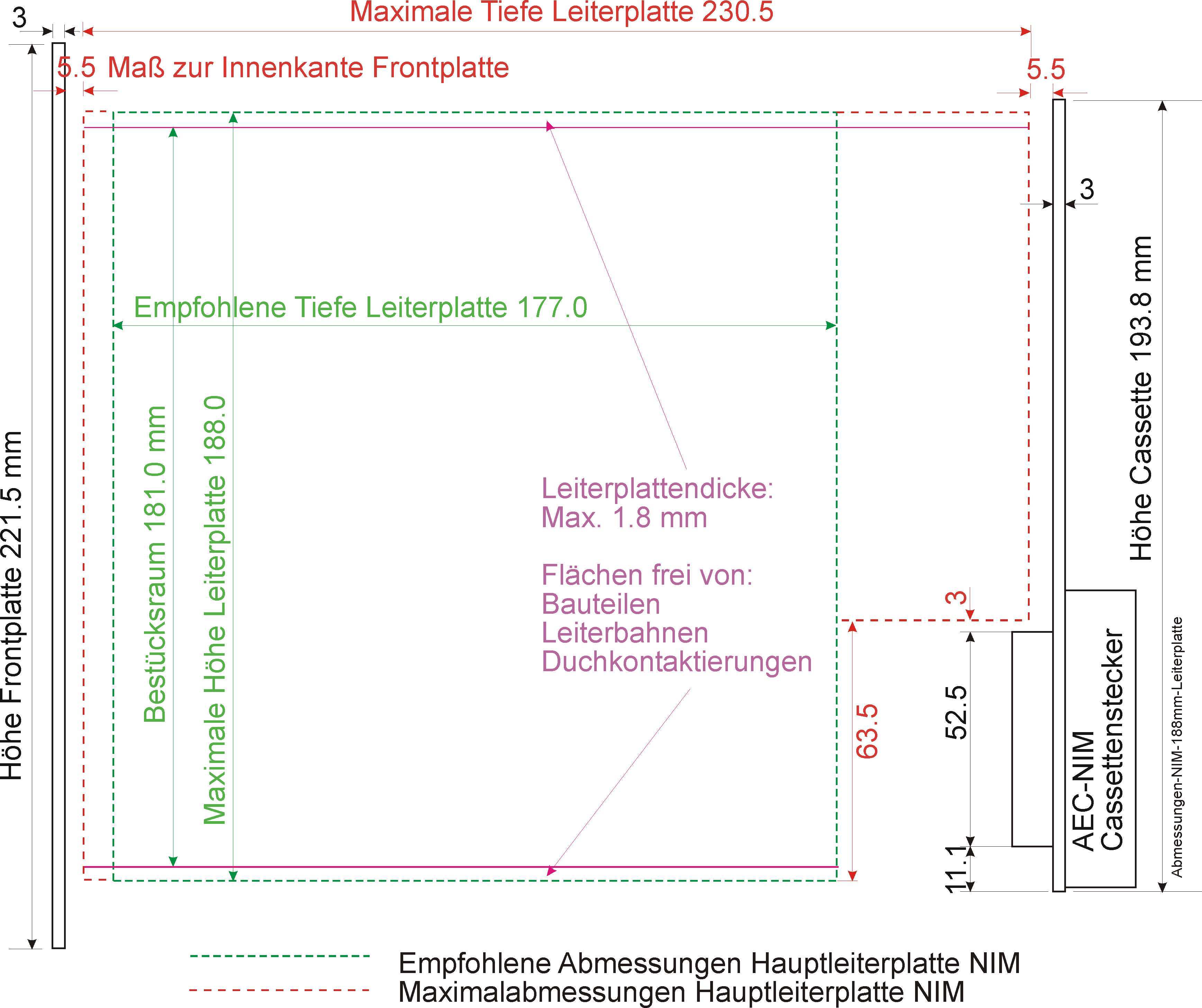

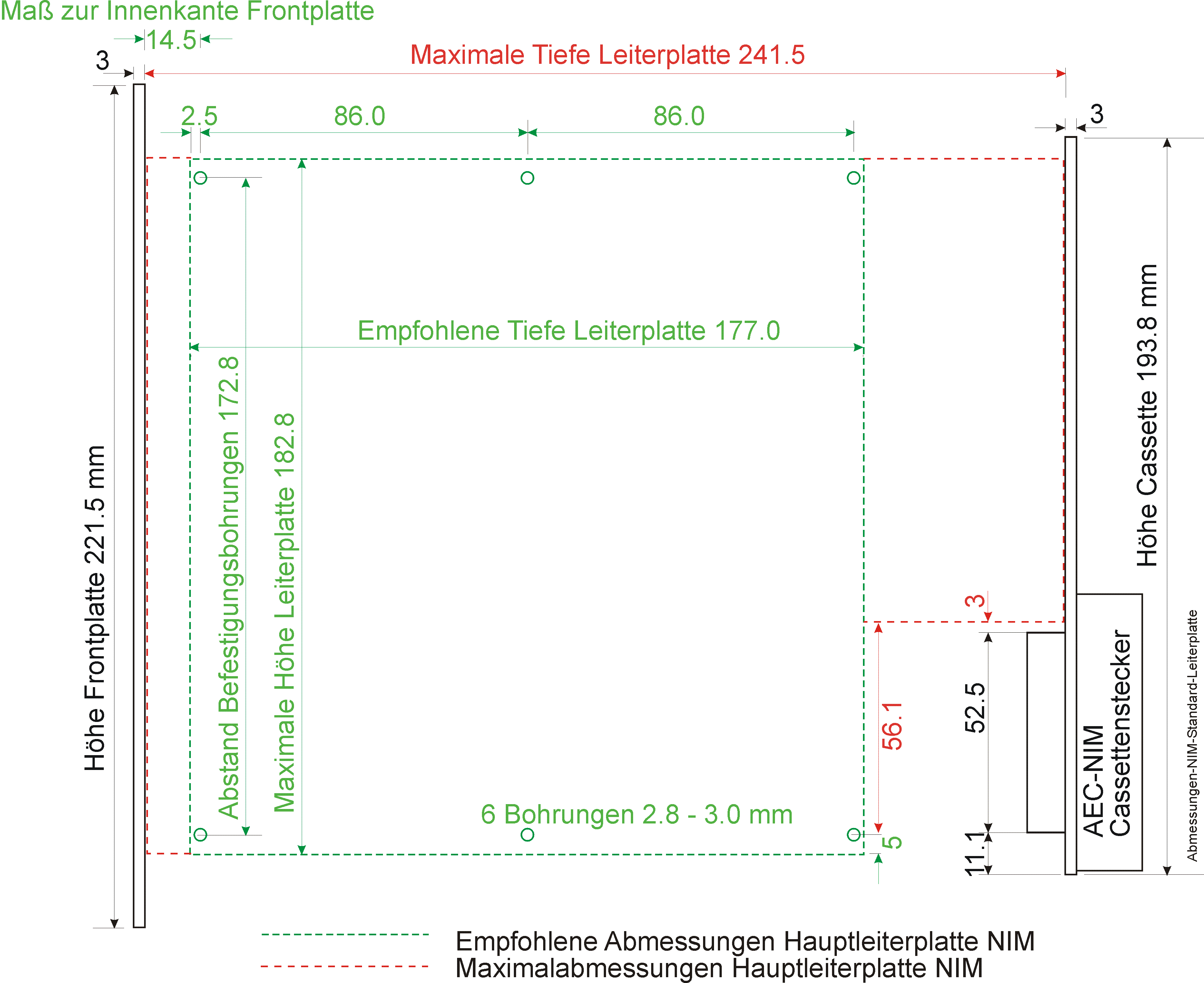

Abmessungen der Leiterplatten für Standard und berührgeschützte NIM Cassetten

DESK_GmbH_Abmessungen-NIM-Standard-Leiterplatte

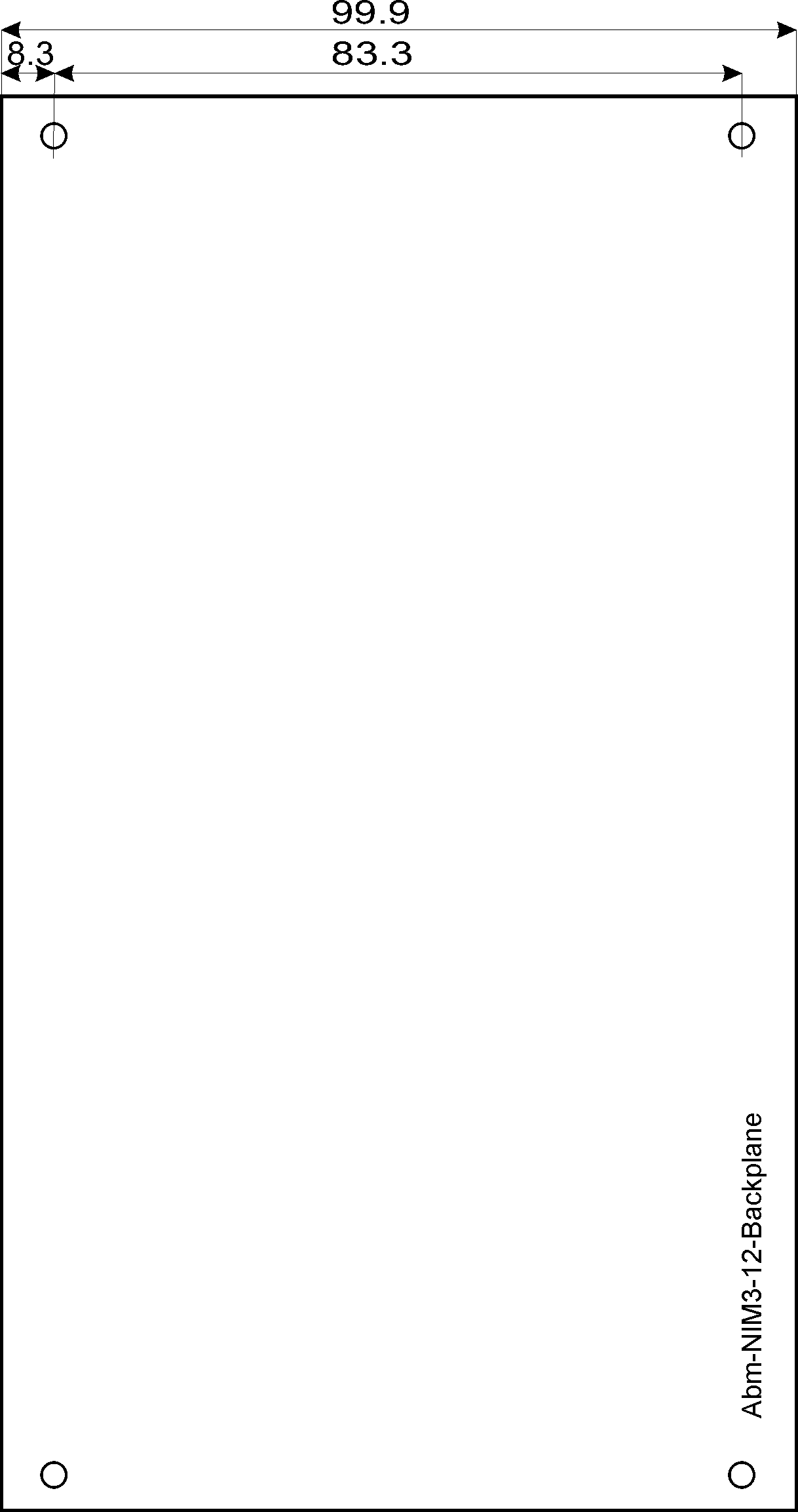

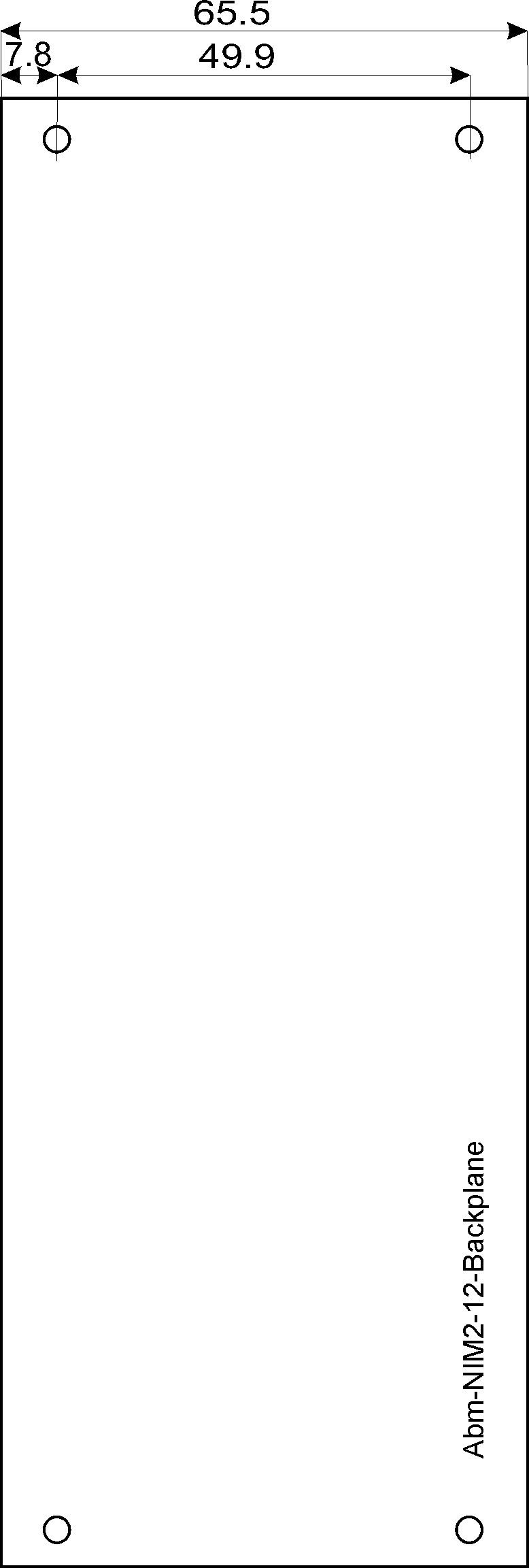

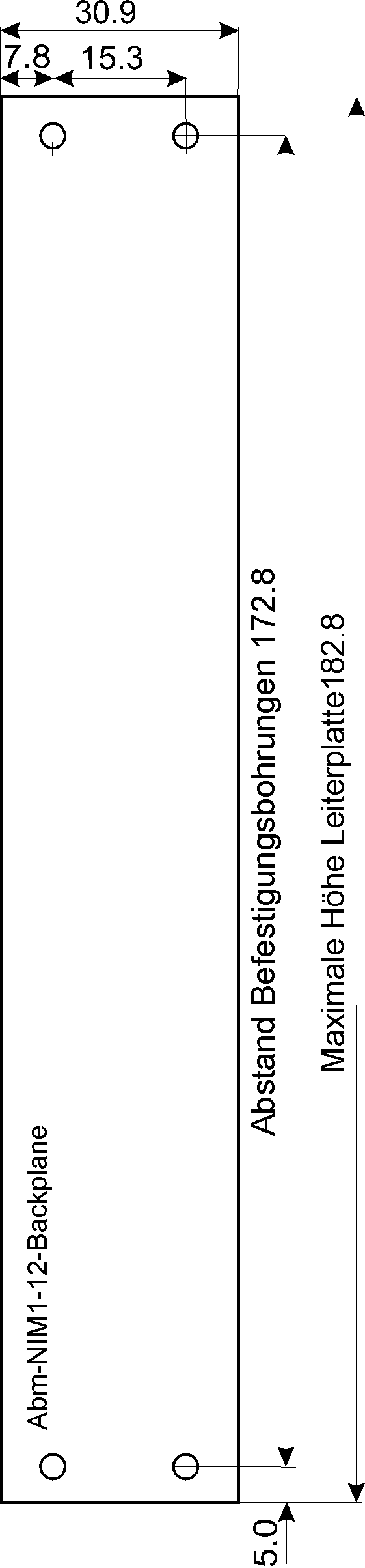

DESK_GmbH_Abm-NIM1-12-BackplaneDESK_GmbH_Abm-NIM2-12-BackplaneDESK_GmbH_Abm-NIM3-12-Backplane
Abmessungen einer möglichen Backplane zum Einbau in NIM Cassetten

Zurück zum Seitenanfang NIM Cassetten

Leiterplatten, Einbaumöglichkeiten in Standard und berührgeschützte NIM Cassetten

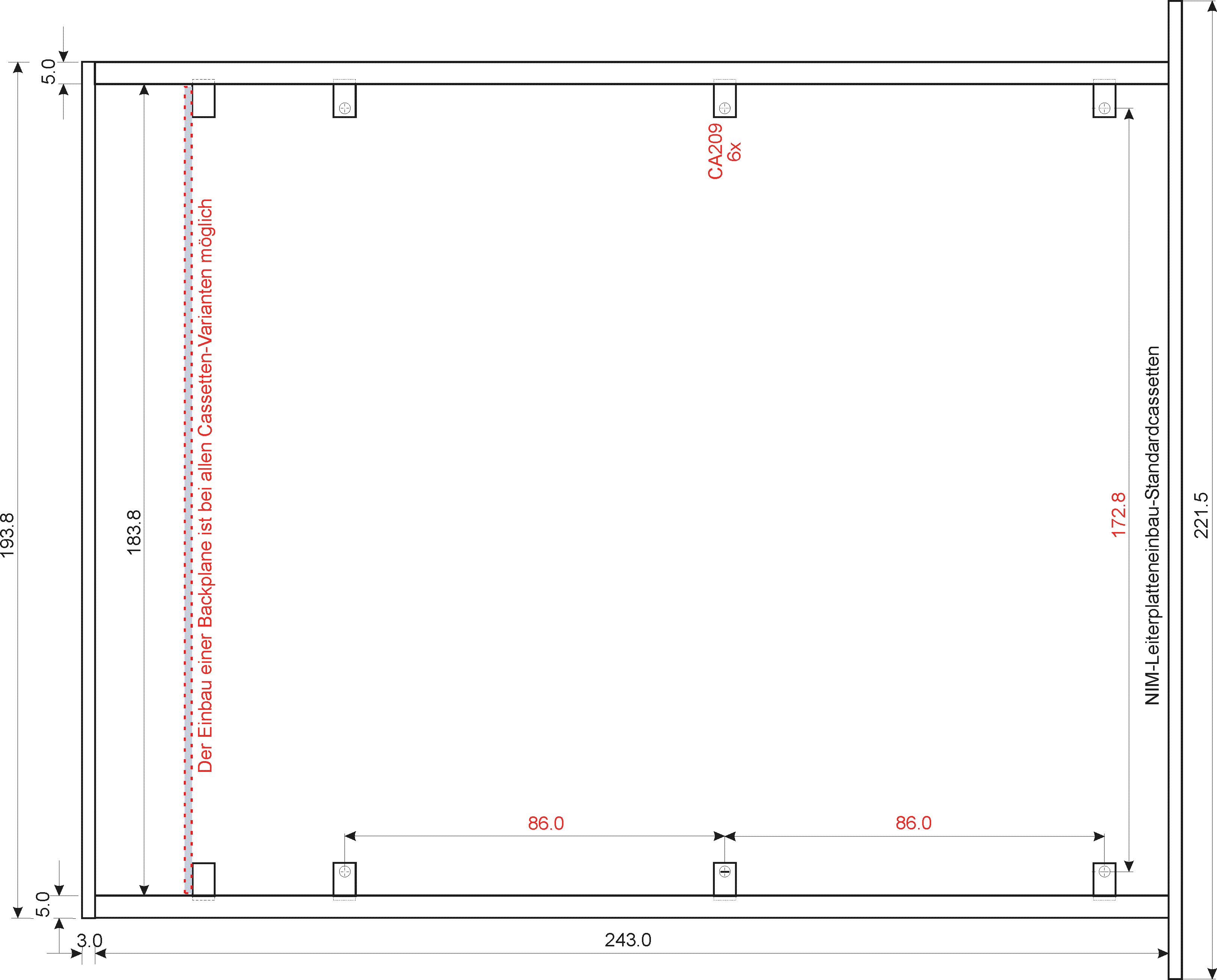

DESK_GmbH_NIM-Leiterplatteneinbau-Standardcassetten
Lieferform der Standard Cassetten mit Befestigungsklotz CA209

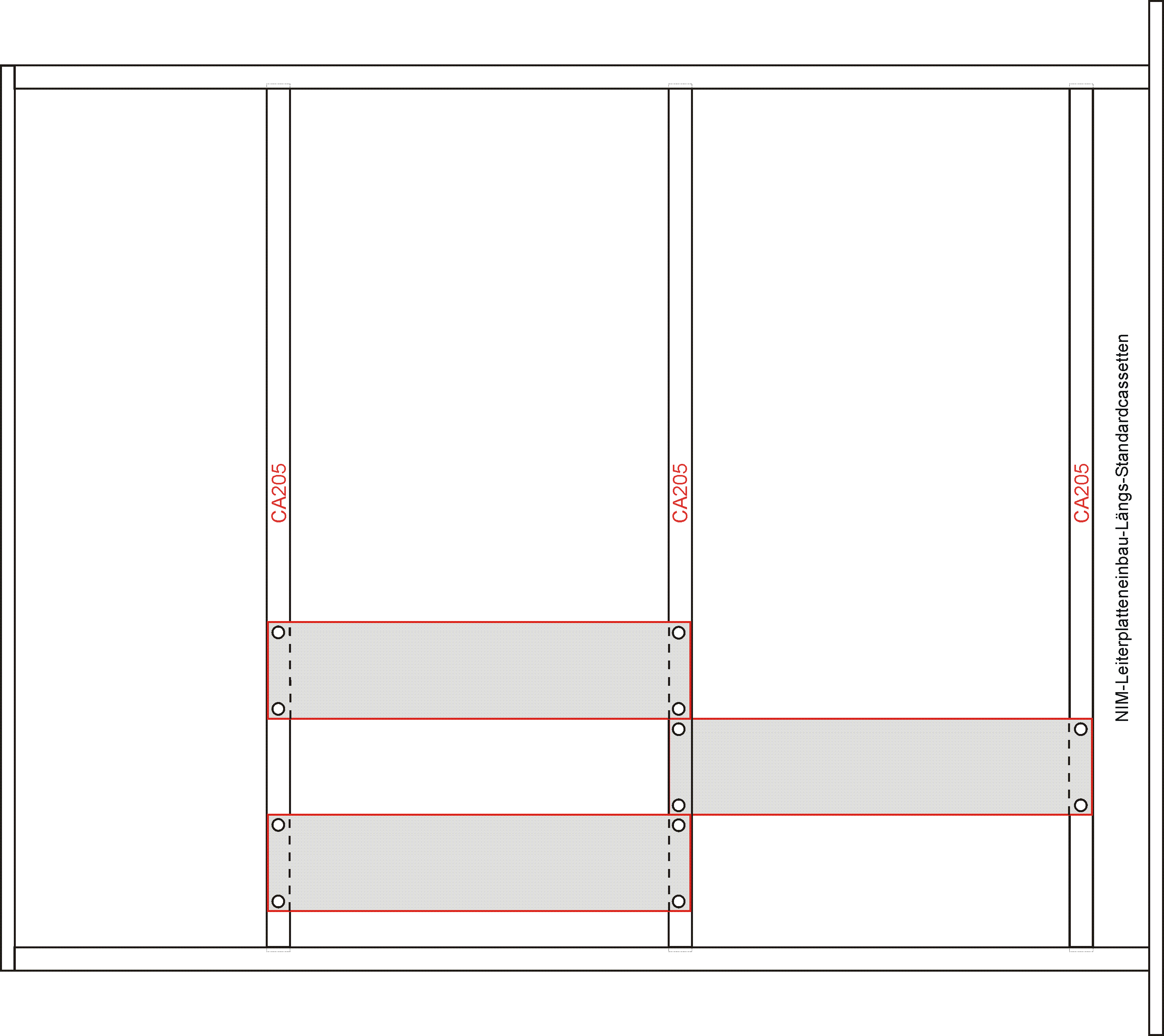

DESK_GmbH_NIM-Leiterplatteneinbau-Längs-StandardcassettenDESK_GmbH_NIM-Leiterplatteneinbau-Quer-Standardcassetten
Längseinbau von Leiterplatten mittels Zubehör CA205.
Kundenspezifische Bearbeitung von CA205 ist möglich.

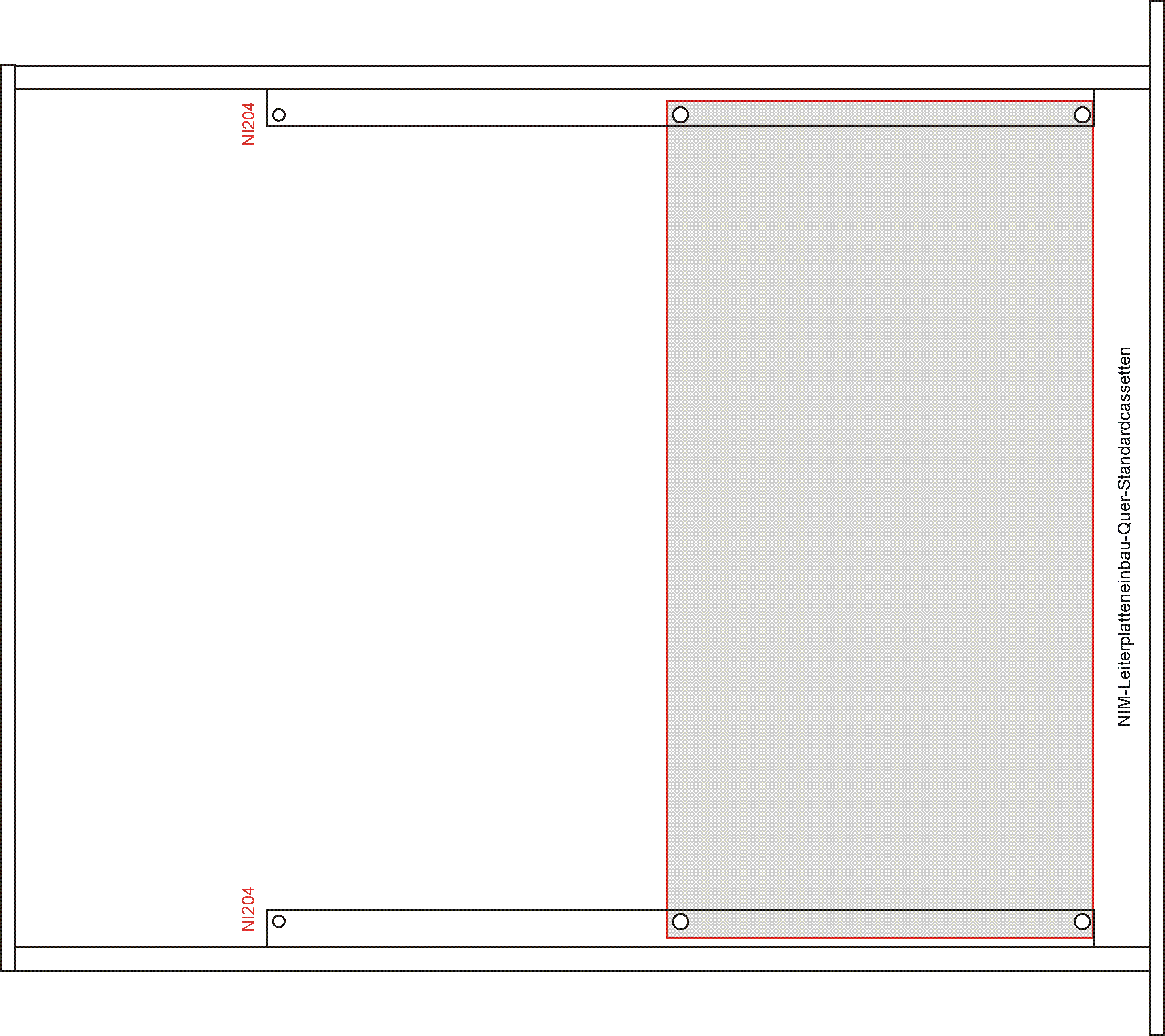

Quereinbau von Leiterplatten mit Zubehör NI204
Kundenspezifische Bearbeitung von Ni204 ist möglich.



Maximale Breite der Einbauten bei Leiterplattendicke 1.6 mm:
NIM1/12
Lötseite: 3.7 mm
Bestückungsseite: 25.6 mm
NIM2/12
Lötseite: 3.7 mm
Bestückungsseite: 60.2 mm
NIM3/12
Lötseite: 4.2 mm
Bestückungsseite: 94.1 mm
Ausgehend von der angegebenen Nullposition der Leiterplatte kann der Abstand der Lötseite zum rechten Seitenteil durch Verschieben der Befestigungselemente vergrößert werden (z. B. bei Hochspannungsanwendungen). Entsprechend der Verschiebung verringert sich der auf der Bestückungsseite zur Verfügung
stehende Platz.

Zurück zum Seitenanfang NIM Cassetten

Zusammenbau der NIM Cassetten

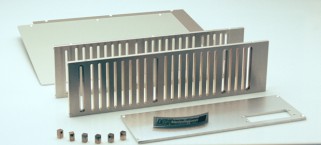

DESK_GmbH_2013-1B064-NIM2-12G-Bausatz

NIM2-12G-Bausatz

Nicht dargestellt sind die Schrauben!
Dargestellt ist der Zusammenbau einer NIM2/12G Cassette.
Das Zusammenbauschema gilt für alle NIM Cassetten.
Bitte prüfen Sie vor Beginn der Arbeiten die Vollständigkeit anhand der Seiten "Lieferumfang".
Alle Schrauben anfangs bitte nur leicht andrehen und nach dem Fertigstellen der Cassette festziehen.
Benötigt wird ein Schraubendreher Kreuzschlitz (Philipps) Größe 1.

DESK_GmbH_2013-3B032-NIM-Cass-Zusammenbau-B3

NIM-Cass-Zusammenbau-B3

1. Die Seite links mittels 6 Senkschrauben M2,5x6 DIN 965 mit den
Streben oben/unten verschrauben.
-Die letzte der 2 hintereinanderliegenden Aussparungen in der
oberen/unteren Strebe ist für die Backplane-Befestigung der Cassette. Die
drei vorderen Aussparungen haben gleiche Abstände.
-Die tieferen Taschen in den Streben oben/unten dienen der Aufnahme
der Schraubenköpfe für die Leiterplattenbefestigungen CA209 und liegen
daher jeweils an der Außenseite der Cassette.

DESK_GmbH_2013-3B034NIM-Cass-Zusammenbau-B4 Ansicht Innen

NIM-Cass-Zusammenbau-B4
Ansicht Innen

2. Mit den 6 Schrauben M2,5x5 DIN7985 die Leiterplattenbefestigungsklötze
CA209 festschrauben. Für die Grundposition der einzubauenden Leiterplatte
werden die Leiterplattenbefestigungsklötze in der Führungsnut der
oberen/unteren Strebe gegen den rechten Anschlag (ausgehend von der
Einbaulage der Cassette) geschoben.
-Für die Hauptleiterplatte werden die drei vorderen Aussparungen mit gleichem
Abstand verwendet. (Wollen Sie mehrere Hauptleiterplatten oder eine
zusätzliche Backplane einbauen, müssen Sie zusätzliche
Leiterplattenbefestigungsklötze CA209 und zusätzliche Schrauben M2,5x5 DIN
7985 bestellen).
-Die Querbohrungen in den Leiterplattenbefestigungsklötzen zeigen in die
Richtung des bereits montierten Seitenteils.

DESK_GmbH_2013-2B045-NIM-Cass-Zusammenbau-B2 Ansicht Außen

NIM-Cass-Zusammenbau-B2
Ansicht Außen

DESK_GmbH_2013-2B022-Montage-Rückwand-NIM

Montage-Rückwand-NIM

3. Mit 4 Schrauben M2,5x6 DIN 965 wird die Rückwand montiert.
-Bei NIM2/12-Cassetten und NIM3/12-Cassetten mit Standardrückwänden ist
der einzige Steckerausbruch von hinten betrachtet links.

2013-2B090-NIM2-12G

NIM2-12G

4. Montieren Sie die Leerfrontplatte oder eine bearbeitete Frontplatte mit 4
Schrauben M2,5x6 DIN 965.
-Bei NIM2/12-Frontplatten oder NIM3/12-Frontplatten sind die Bohrungen für
die Nietmuttern des Rackbefestigungssatzes Rechts.
-Für das Befestigen der Nietmuttern des Rackbefestigungssatzes verwenden
Sie bitte einen Körner mit einem Schaftdurchmesser von 8mm und mit einem
Spitzenanschliff von ca. 95 Grad.

DESK_GmbH_2013-2B012-NIM2-12G-Montiert

NIM2-12G-Montiert

5. Befestigen Sie das rechte Seitenteil mit 6 Schrauben M2,5x6 DIN965 an der
Cassette.
-Das rechte Seitenteil so montieren, dass die beiden Fasen an der Rückseite
der Cassette sind.
-Abschließend durch Drücken die Einzelteile paßgenau fluchten und die
entsprechenden Schrauben festziehen.
! Alle Schrauben müssen mit Gefühl angezogen werden, da sonst die Gefahr
einer Beschädigung von Schraube oder Gewinde besteht !

DESK_GmbH_2013-2B026-Montage-Cassettenstecker-NIM-2

Montage-Cassettenstecker-NIM-2

6. Legen Sie den Stiftschutz auf den Ausbruch in der Rückplatte, setzen Sie
den Kontaktkörper ein und verschrauben Sie den Cassettenstecker mit den im
Bausatz NI1000 enthaltenen Eckstiften und Eckbuchsen.
-Mit den im Bausatz NI1000 enthaltenen Fächerscheiben und Muttern UNC4-40
können die in die Cassette ragenden Gewinde zusätzlich gesichert werden.
-Die Lage der einzelnen Teile des Cassettensteckers zeigt die Zeichnung im
Kapitel Zubehör NIM.

DESK_GmbH_2013-2B031-Montage-Cassettenstecker-NIM3

Montage-Cassettenstecker-NIM3

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 1/12 Standard

Alle Standard Cassetten ermöglichen eine optimale Luftdurchströmung.
Lieferumfang:
StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM1/12243 x 31 x 5 mmGebürstetNI100 / 0200012
1Rückwand NIM1/12193,8 x 34,2 x 3 mmGebürstetNI101
1Seite Links243 x 193,8 x 1,5 mmEloxal 20µNI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20µNI103
6Befestigungsklotz
5 x 5 x 8,5 mmVernickeltCA209
20SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
6Linsenschraube
M2,5 x 5 DIN7985VerzinktM2,5x5Z
1Aufkleber0-2001

Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte NI201 und Rackbefestigungssatz NI200.
Standard ist Rückwand NI101; alternativ ist die Rückwand NI101-O lieferbar.
Verpackung: Im wattierten Briefumschlag

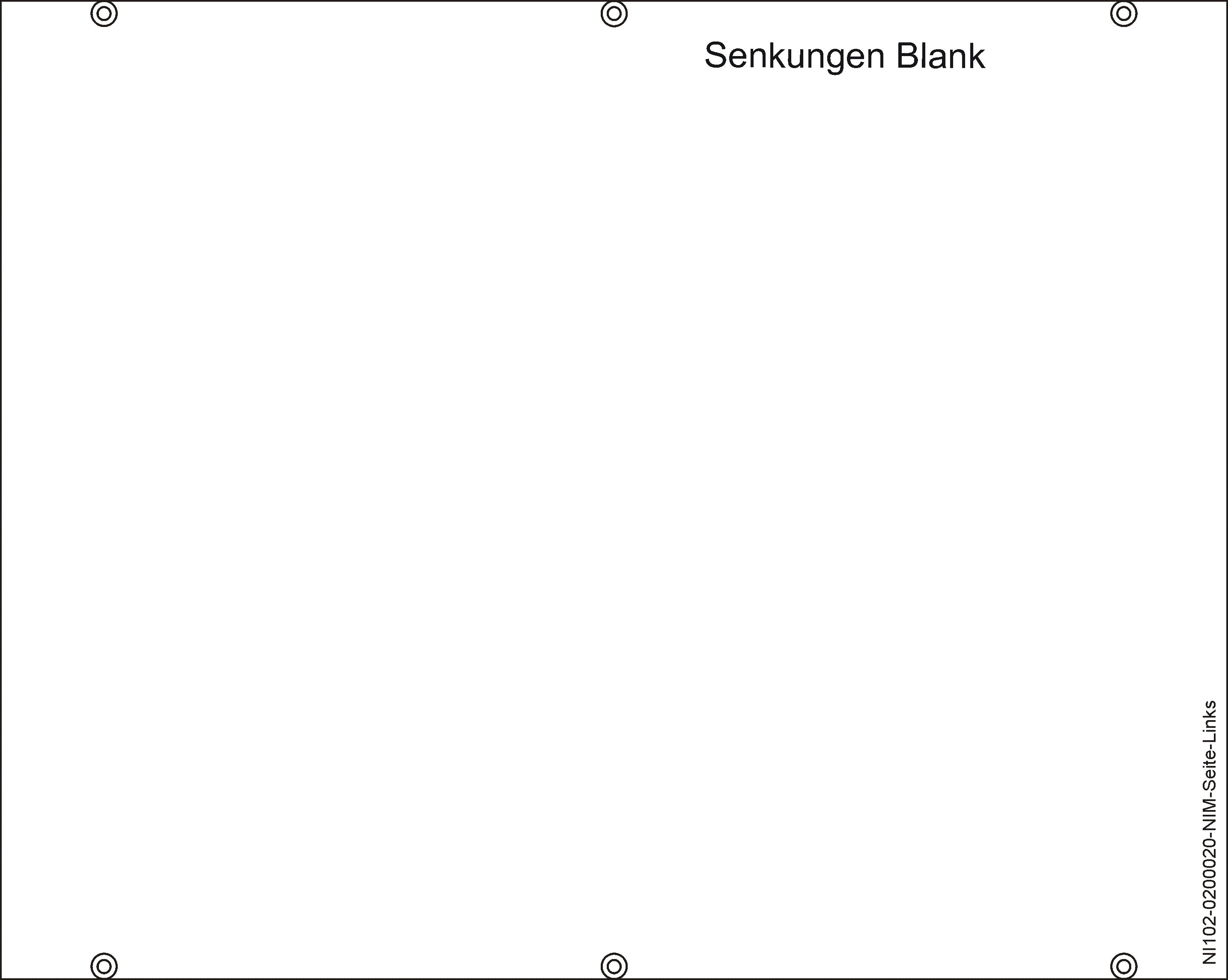

DESK_GmbH_Seite Links NI102 0200020

 Seite links NI102
 1 Stück

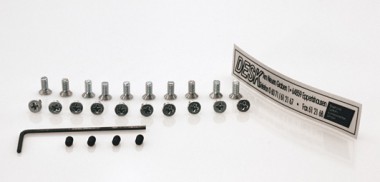

DESK_GmbH_2013-2B056-Zubehör-NIM

Zubehör-NIM

Befestigungsklotz CA209

6 Stück



Aufkleber 0-2001

1 Stück



Senkschraube M2.5x6 DIN965
20 Stück



Linsenschraube M2.5x5 DIN7985

6 Stück

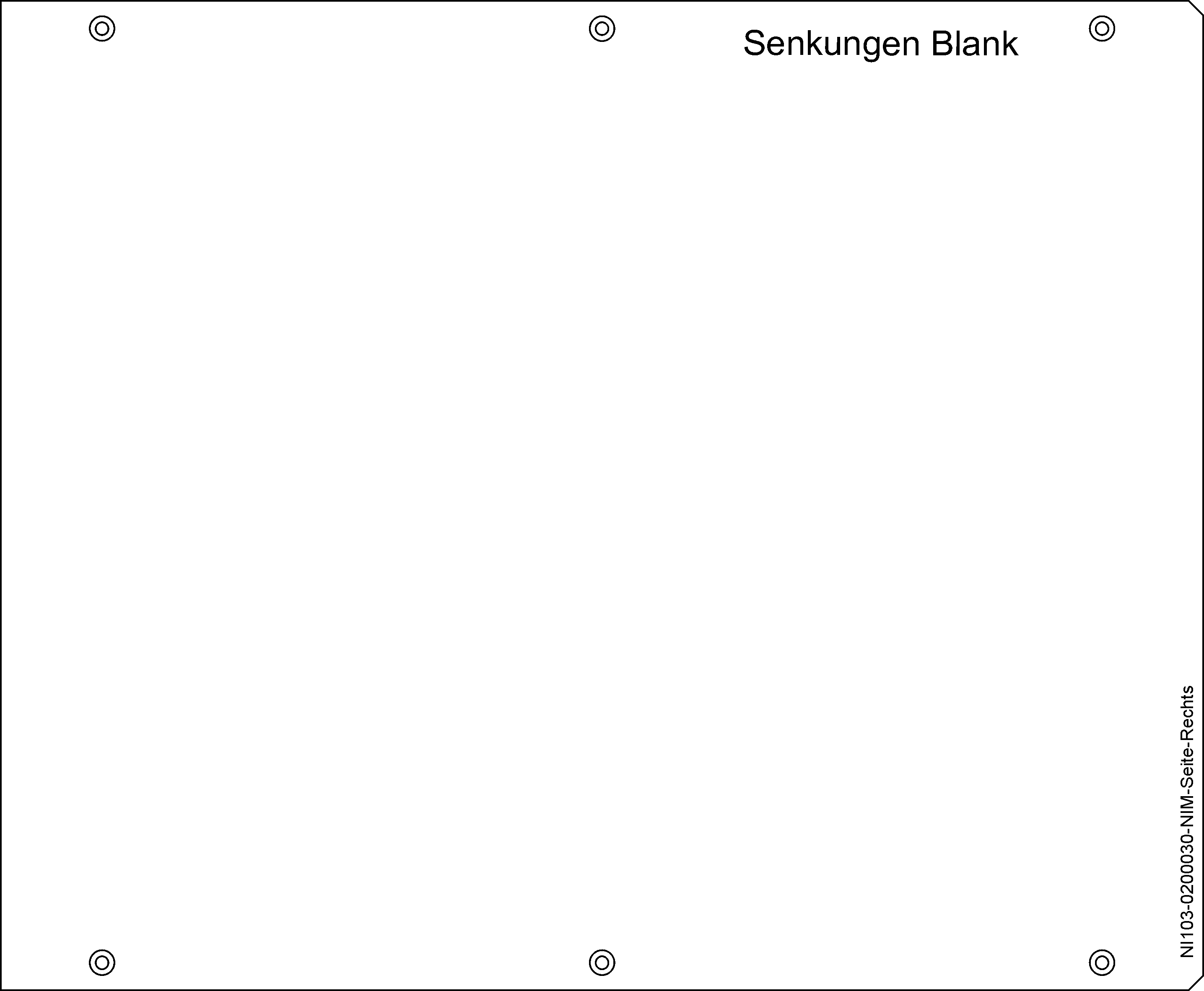

DESK_GmbH_Seite rechts Ni103 0200030

 Seite rechts NI103
 1 Stück

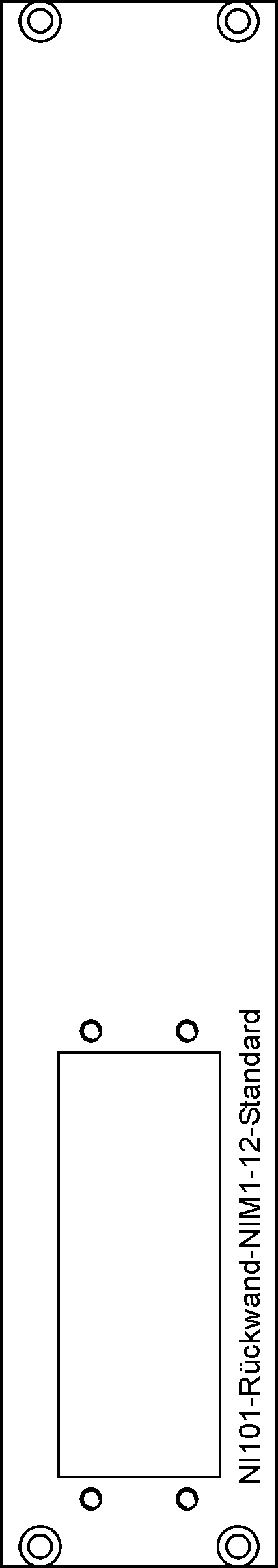

DESK_GmbH_NI101-Rückwand NI1-12Standard

Rückwand NI101
1 Stück

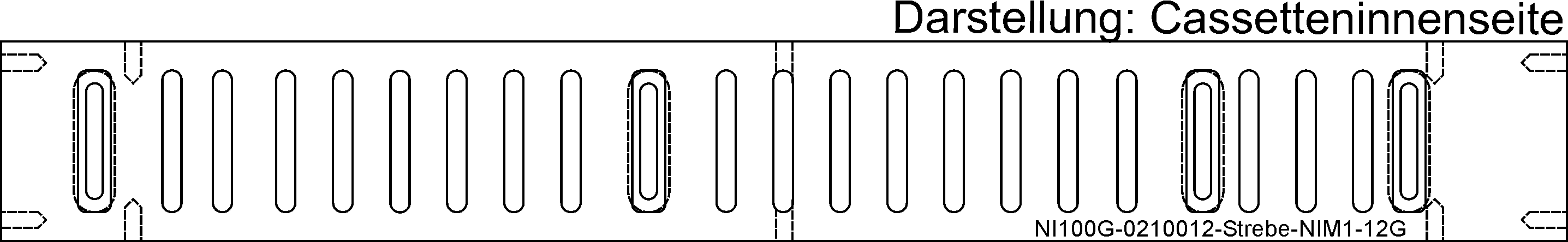

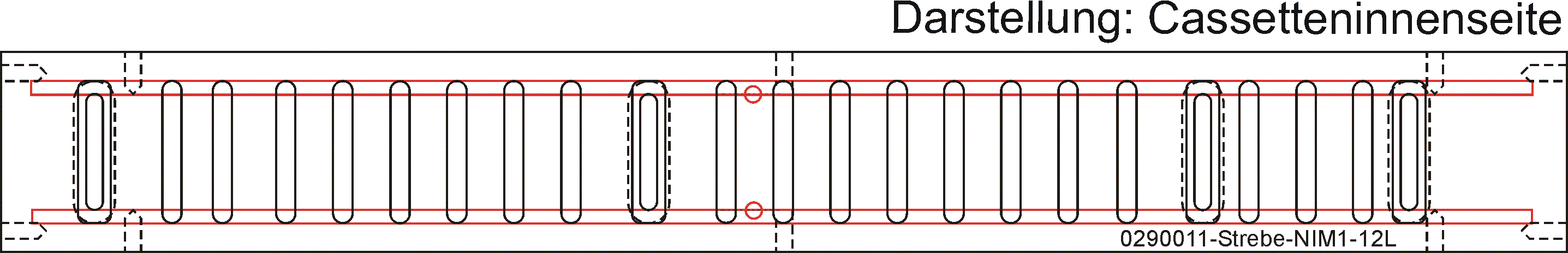

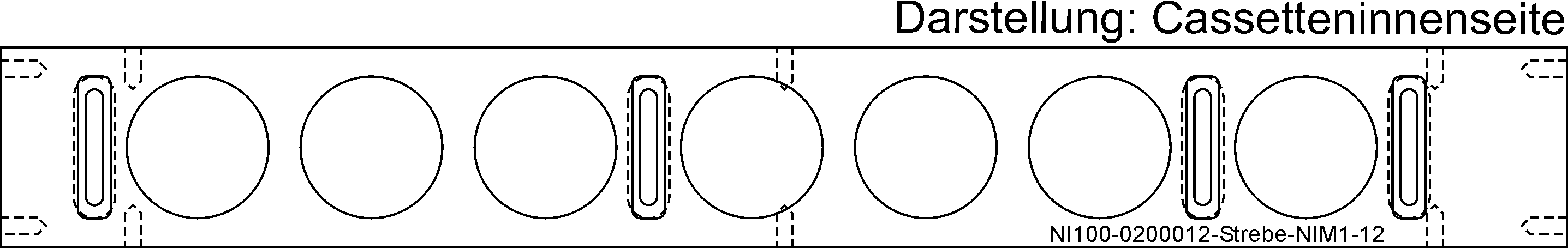

DESK_GmbH_NI100 Strebe oben/unten 0200012
Strebe oben/unten NI100 / 020 001 2
2 Stück
Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

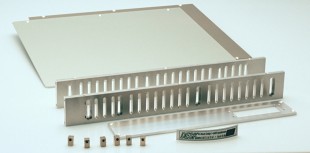

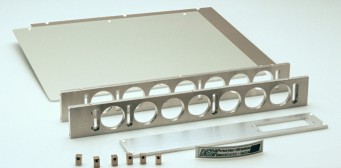

DESK_GmbH_2013-1B053-NIM1-12-Bausatz

NIM1-12-Bausatz

DESK_GmbH_2013-1B100-NIM1-12-Montiert
NIM1-12-Montiert
Cassette NIM 1/12 Standard                                 Art. Nr. NI1/12 oder 020 000 0
Cassette NIM 1/12 Standard ohne Rückwand Art. Nr. 053 000 0

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 2/12 Standard

Alle Standard Cassetten ermöglichen eine optimale Luftdurchströmung.
Lieferumfang:
StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM2/12243 x 65,4 x 5 mm
GebürstetNI400 / 022 001 2
1Rückwand NIM2/12193,8 x 68,6 x 3 mmGebürstetNI401
1Seite Links243 x 193,8 x 1,5 mmEloxal 20µNI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20µNI103
6Befestigungsklotz5 x 5 x 8,5 mmVernickeltCA209
20SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
6LinsenschraubeM2,5 x 5 DIN7985VerzinktM2,5x5Z
1Aufkleber0-2001

Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte NI206 und Rackbefestigungssatz NI200.
Standard ist Rückwand NI401; alternativ ist die Rückwand NI401-2 lieferbar.
Verpackung: Im wattierten Briefumschlag

DESK_GmbH_Seite Links NI102 0200020

 Seite links NI102
 1 Stück


DESK_GmbH_2013-2B056-Zubehör-NIM

Zubehör-NIM

Befestigungsklotz CA209

6 Stück



Aufkleber 0-2001

1 Stück



Senkschraube M2.5x6 DIN965
20 Stück



Linsenschraube M2.5x5 DIN7985

6 Stück


DESK_GmbH_Seite rechts Ni103 0200030

 Seite rechts NI103
 1 Stück

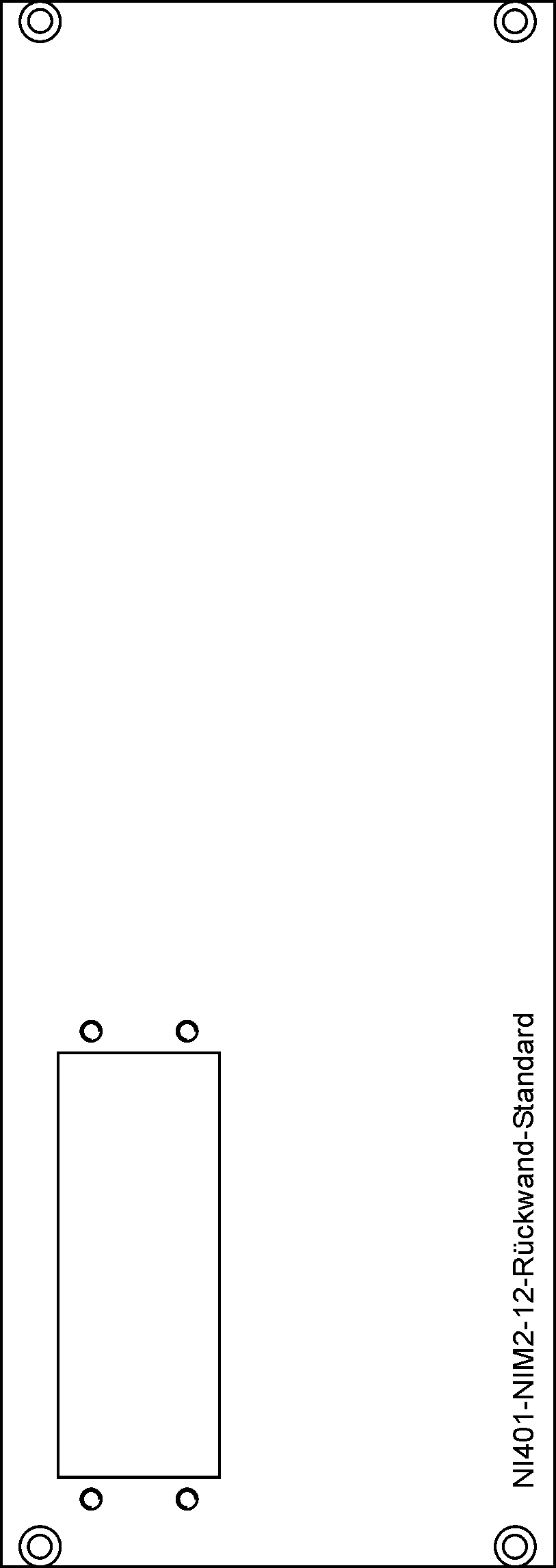

DESK_GmbH_NI401NIM2/12Rückwand-Standard

Rückwand NI401
1 Stück

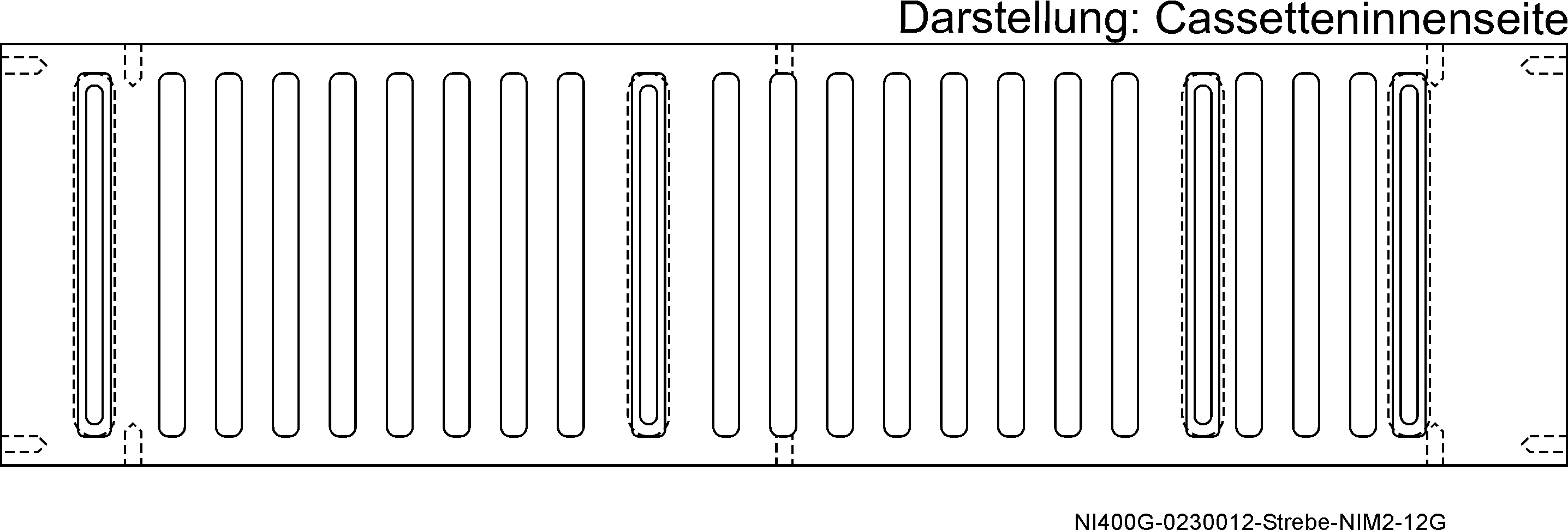

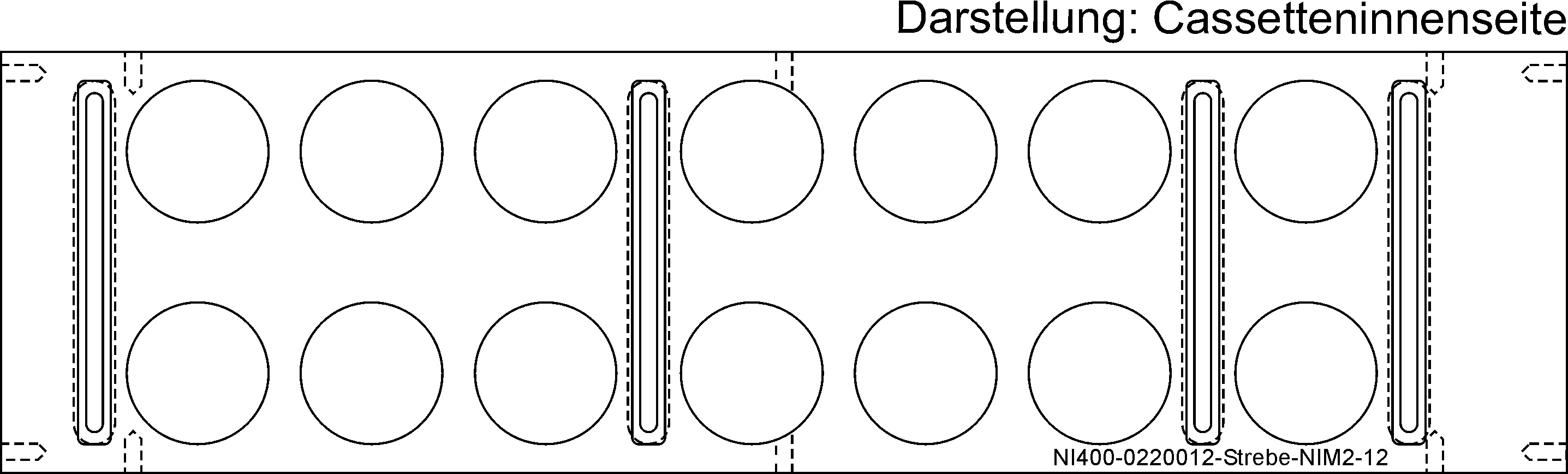

DESK_GmbH_NI400-0220012-StrebeNIM2-12

Strebe oben/unten NI400 / 022 001 2
2 Stück

Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

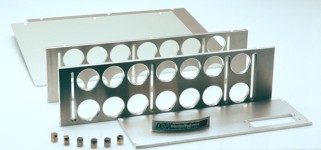

DESK_GmbH_2013-1B060-NIM2-12-Bausatz

NIM2-12-Bausatz

DESK_GmbH_2013-2B003-NIM-2-12-Montiert

NIM-2-12-Montiert

Cassette NIM 2/12 StandardArt. Nr. NI2/12 oder 022 000 0
Cassette NIM 2/12 Standard ohne RückwandArt. Nr. 058 000 0

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 3/12 Standard

Alle Standard Cassetten ermöglichen eine optimale Luftdurchströmung.
Lieferumfang:

StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM3/12243 x 99,8 x 5 mmGebürstetNI600 / 024 001 2
1Rückwand NIM3/12193,8 x 103 x 3 mmGebürstetNI601
1Seite Links243 x 193,8 x 1,5 mmEloxal 20µNI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20µNI103
6Befestigungsklotz
5 x 5 x 8,5 mmVernickeltCA209
20SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
6Linsenschraube
M2,5 x 5 DIN7985VerzinktM2,5x5Z
1Aufkleber0-2001


Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte NI209 und Rackbefestigungssatz NI200.
Standard ist Rückwand NI601; alternativ ist die Rückwand NI601-2 oder NI601-3 lieferbar.
Verpackung: Im wattierten Briefumschlag

DESK_GmbH_Seite Links NI102 0200020

 Seite links NI102
 1 Stück


DESK_GmbH_2013-2B056-Zubehör-NIM

Zubehör-NIM

Befestigungsklotz CA209

6 Stück



Aufkleber 0-2001

1 Stück



Senkschraube M2.5x6 DIN965
20 Stück



Linsenschraube M2.5x5 DIN7985

6 Stück


DESK_GmbH_Seite rechts Ni103 0200030

 Seite rechts NI103
 1 Stück

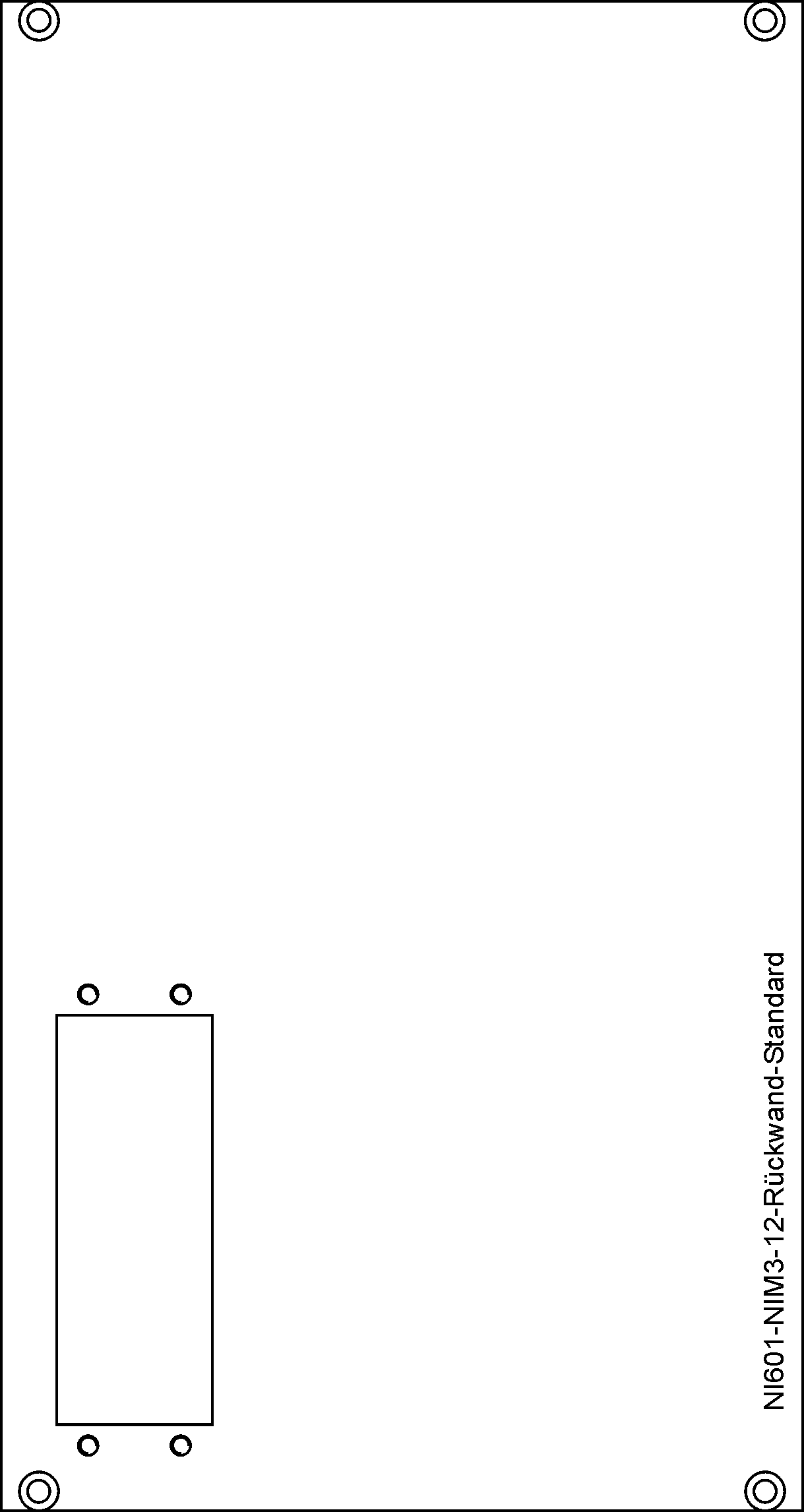

DESK_GmbH_NI601NIM3/12Rückwand-Standard

Rückwand
NI601
1 Stück

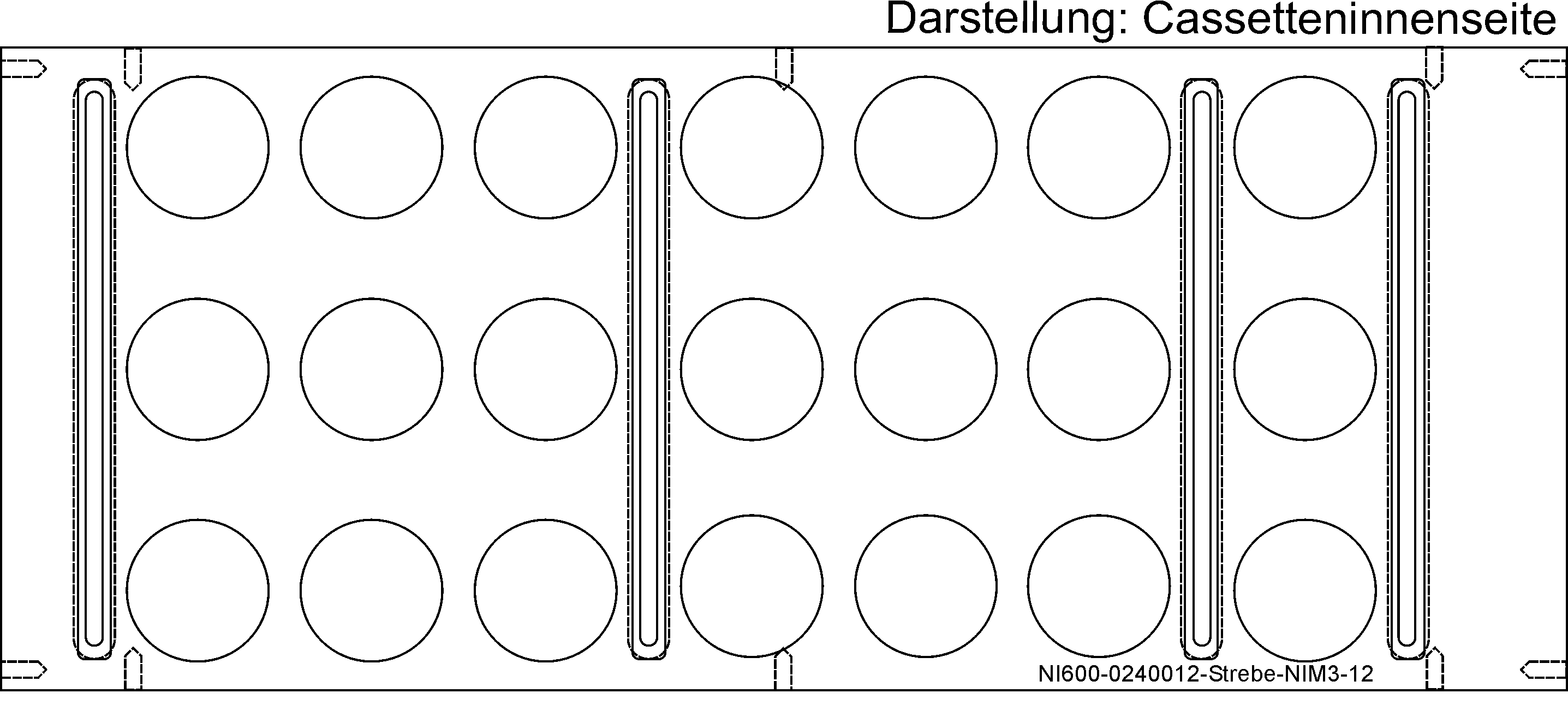

DESK_GmbH_NI600-0240012-StrebeNIM2-12

Strebe oben/unten NI600 / 024 001 2
2 Stück

Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

DESK_GmbH_2013-1B068-NIM3-12-Bausatz

NIM3-12-Bausatz

DESK_GmbH_2013-2B006-NIM3-12-Montiert

NIM3-12-Montiert

Cassette NIM 3/12 Standard                                 Art. Nr. NI3/12 oder 024 000 0
Cassette NIM 3/12 Standard ohne Rückwand Art. Nr. 060 000 0

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 4/12 Standard

Alle Standard Cassetten ermöglichen eine optimale Luftdurchströmung.
Lieferumfang:

StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM4/12243 x 134.0 x 5 mmGebürstet025 003 0
1Rückwand NIM4/12193,8 x 137,4 x 3 mmGebürstet025 001 0
1Seite Links243 x 193,8 x 1,5 mmEloxal 20µNI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20µNI103
6Befestigungsklotz
5 x 5 x 8,5 mmVernickeltCA209
20SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
6Linsenschraube
M2,5 x 5 DIN7985VerzinktM2,5x5Z
1Aufkleber0-2001


Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte 025 002 0 und Rackbefestigungssatz NI200.
Standard ist Rückwand 025 001 0; alternative Rückwände bitte anfragen.
Verpackung: Im wattierten Briefumschlag

DESK_GmbH_Seite Links NI102 0200020

 Seite links NI102
 1 Stück


DESK_GmbH_2013-2B056-Zubehör-NIM

Zubehör-NIM

Befestigungsklotz CA209

6 Stück



Aufkleber 0-2001

1 Stück



Senkschraube M2.5x6 DIN965
20 Stück



Linsenschraube M2.5x5 DIN7985

6 Stück


DESK_GmbH_Seite rechts Ni103 0200030

 Seite rechts NI103
 1 Stück

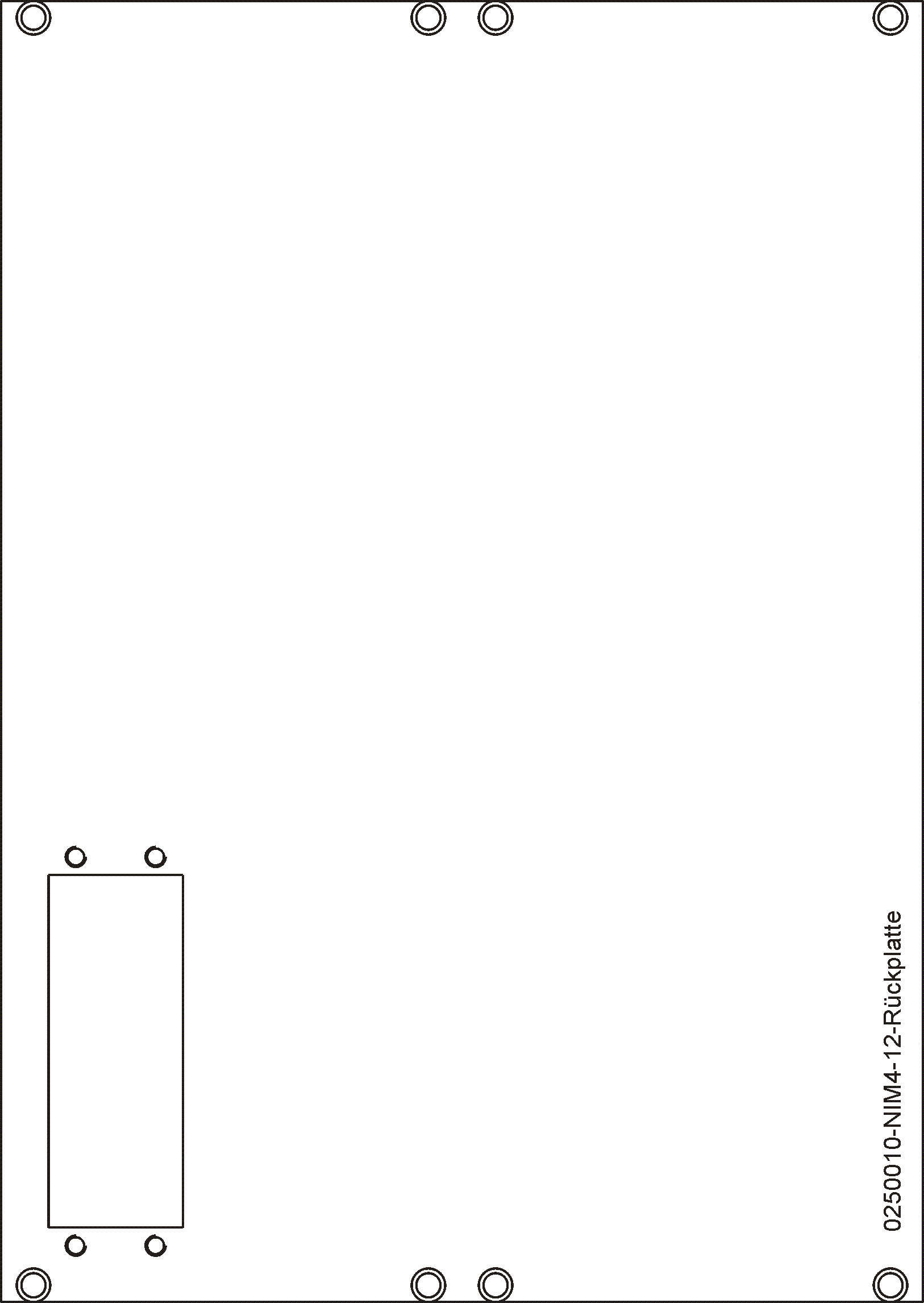

DESK_GmbH_0250010-NIM4-12-Rückplatte

Rückwand 025 001 0
1 Stück



DESK_GmbH_0250020-Strebe-NIM4-12

Strebe oben/unten 025 003 0
2 Stück

Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

DESK_GmbH_2013-2B072-NIM4-12-Bausatz

NIM4-12-Bausatz

DESK_GmbH_2013-2B071-NIM4-12-Montiert

NIM4-12-Montiert

Cassette NIM 4/12 StandardArt. Nr. 025 000 0

Zurück zum Seitenanfang NIM Cassetten

Berührgeschützte NIM Cassetten

Berührgeschützte Cassetten empfehlen wir für Einschübe mit eingebauten Hochspannungs- bzw. Netzspannungsanwendungen.

DESK_GmbH_2013-2B080-NIM1-12G

NIM1-12G

DESK_GmbH_2013-2B090-NIM2-12G

NIM2-12G

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 1/12G Berührgeschützt

Lieferumfang:
StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM1/12G243 x 31 x 5 mmGebürstetNI100G / 0210012
1Rückwand NIM1/12193,8 x 34,2 x 3 mmGebürstetNI101
1Seite Links243 x 193,8 x 1,5 mmEloxal 20µNI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20µNI103
6Befestigungsklotz
5 x 5 x 8,5 mmVernickeltCA209
20SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
6Linsenschraube
M2,5 x 5 DIN7985VerzinktM2,5x5Z
1Aufkleber0-2001

Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte NI201 und Rackbefestigungssatz NI200.
Standard ist Rückwand NI101; alternativ ist die Rückwand NI101-O lieferbar.
Verpackung: Im wattierten Briefumschlag

DESK_GmbH_Seite Links NI102 0200020

 Seite links NI102
 1 Stück


DESK_GmbH_2013-2B056-Zubehör-NIM

Zubehör-NIM

Befestigungsklotz CA209

6 Stück



Aufkleber 0-2001

1 Stück



Senkschraube M2.5x6 DIN965
20 Stück



Linsenschraube M2.5x5 DIN7985

6 Stück


DESK_GmbH_Seite rechts Ni103 0200030

 Seite rechts NI103
 1 Stück

DESK_GmbH_NI101-Rückwand NI1-12Standard

Rückwand NI101
1 Stück


DESK_GmbH_0210012-Strebe-NIM1-12G
Strebe oben/unten NI100G / 021 001 2
2 Stück
Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

DESK_GmbH_2013-1B056-NIM1-12G-Bausatz

NIM1-12G-Bausatz

DESK_GmbH_2013-2B009-NIM1-12G-Montiert

NIM1-12G-Montiert

Cassette NIM 1/12G BerührgeschütztArt. Nr. NI1/12G oder 021 000 0
Cassette NIM 1/12G Berührgeschützt ohne RückwandArt. Nr. 056 000 0

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 2/12G Berührgeschützt

Lieferumfang:

StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM2/12G243 x 65,4 x 5 mmGebürstetNI400G / 023 001 2
1Rückwand NIM2/12193,8 x 68,6 x 3 mmGebürstetNI401
1Seite Links243 x 193,8 x 1,5 mmEloxal 20µNI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20µNI103
6Befestigungsklotz
5 x 5 x 8,5 mmVernickeltCA209
20SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
6Linsenschraube
M2,5 x 5 DIN7985VerzinktM2,5x5Z
1Aufkleber0-2001

Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte NI206 und Rackbefestigungssatz NI200.
Standard ist Rückwand NI401; alternativ ist die Rückwand NI401-2 lieferbar.
Verpackung: Im wattierten Briefumschlag

DESK_GmbH_Seite Links NI102 0200020

 Seite links NI102
 1 Stück


DESK_GmbH_2013-2B056-Zubehör-NIM

Zubehör-NIM

Befestigungsklotz CA209

6 Stück



Aufkleber 0-2001

1 Stück



Senkschraube M2.5x6 DIN965
20 Stück



Linsenschraube M2.5x5 DIN7985

6 Stück


DESK_GmbH_Seite rechts Ni103 0200030

 Seite rechts NI103
 1 Stück

DESK_GmbH_NI401NIM1/12Rückwand-Standard

Rückwand NI401
1 Stück


DESK_GmbH_NI400G-0230012-StrebeNIM2-12G
Strebe oben/unten NI400G / 023 001 2
2 Stück
Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

DESK_GmbH_2013-1B064-NIM2-12G-Bausatz

NIM2-12G-Bausatz

DESK_GmbH_2013-2B012-NIM2-12G-Montiert

NIM2-12G-Montiert

Cassette NIM 2/12G BerührgeschütztArt. Nr. NI2/12G oder 023 000 0
Cassette NIM 2/12G Berührgeschützt ohne RückwandArt. Nr. 059 000 0

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 3/12G Berührgeschützt

Berührgeschützte Cassetten empfehlen wir für Einschübe mit eingebauten Hochspannungs- bzw. Netzspannungsanwendungen.
Lieferbar auf Anfrage und ab einer Mindestbestellmenge von 10.
Cassette NIM 3/12G BerührgeschütztNI3/12G oder 070 000 0

Zurück zum Seitenanfang NIM Cassetten

Spezifikation der berührgeschützten 188mm NIM Cassetten

Die Cassetten dienen zum Einbau von Leiterplatten mit 188 mm Höhe. Damit sind die Cassetten kompatibel zu bereits bestehenden
Leiterplatten, die zur Verwendung in Konkurrenz-Cassetten entwickelt wurden.
Die Größe der Belüftungsöffnungen ist minimiert, um ein versehentliches Berühren gefährlicher Spannungen zu verhindern.
Alle Teile sind kompatibel zu den DESK-Standard-NIM-Cassetten.
Es sind 2 Ebenen zum Einbau von Leiterplatten mit 188 mm Höhe vorgesehen. Mit unseren Befestigungsteilen können weitere Leiterplatten mit
182.8 mm Höhe eingebaut werden.

DESK_GmbH_2013-3B010-NIM1-12L-Cassette-Innen

NIM1-12L-Cassette-Innen

DESK_GmbH_2013-3B013-NIM2-12L-Cassette-Innen

NIM2-12L-Cassette-Innen

Außenabmessungen:Die Außenabmessungen der Cassetten und die Lage der Steckverbinder entsprechen der AEC-NIMSpezifikation.
Die Einzelteile und das Zubehör sind mit den DESK-Standard-Cassetten kompatibel.
Cassettenauswahl:In die DESK-x/12L-Cassetten können Leiterplatten eingebaut werden, die ursprünglich für die Cassetten
von OSL und Knürr konzipiert wurden.
Sicherheit:Die Cassetten gleichen äußerlich unseren berührgeschützten Cassetten (Ausführung x/12G) und eignen
sich daher auch für Hochspannungsanwendungen.
Abschirmung:Alle Teile der Cassetten werden durch Schraubverbindungen leitfähig miteinander verbunden. Dadurch
ergibt sich eine optimale Schirmdämpfung. Für erhöhte EMV-Anforderungen liefern wir Frontplatten mit
leitfähiger Rückseite.
Lieferumfang:Der Lieferumfang der Cassetten ist dargestellt im Kapitel Lieferumfang. Im Rahmen der lieferbaren
Zubehörteile sind Änderungen der Standardkonfiguration möglich.
Frontplattenbestückung:Die nutzbare Fläche auf den Frontplatten entspricht den Maßen der Standard-Cassetten, es sind jedoch
die Einbaubedingungen der Leiterplatten zu berücksichtigen.

Zurück zum Seitenanfang NIM Cassetten

Leiterplatten-Einbau in berührgeschützte 188mm NIM Cassetten

DESK_GmbH_Abmessungen-NIM-188mm-Leiterplatte



Maximale Breite der Einbauten bei
Leiterplattendicke 1.6 mm:
NIM1/12
Lötseite: 3.9 mm
Bestückungsseite: 25.4 mm
NIM2/12
Lötseite: 3.9 mm
Bestückungsseite: 60.0 mm
NIM3/12
Lötseite: 3.9 mm
Bestückungsseite: 94.4 mm
Leiterplatte Mitte:
genau in der geometrischen
Mitte der Cassette.
In jede NIMx/12L-Cassette
können zwei (NIM1/12L,NIM2/12L) bzw.
drei (NIM3/12L) Leiterplatten
in festgelegter Position
eingebaut werden.

Zurück zum Seitenanfang NIM Cassetten



NIM Cassette 1/12L Berührgeschützt, Leiterplatte 188 mm

Berührgeschützte Cassetten empfehlen wir für Einschübe mit eingebauten Hochspannungs- bzw. Netzspannungsanwendungen. Für
Leiterplatten, die für Konkurrenzprodukte entwickelt wurden.
Lieferumfang:
StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM1/12L243 x 31 x 5 mmGebürstet029 001 1
1Rückwand NIM1/12193.8 x 17 x 3 mmGebürstetNI101
1Seite Links193,8 x 34,2 x 3 mmEloxal 20µNI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20µNI103
1InnensechskantschlüsselSW 1.3 DIN911Schwarz9000248
12SenkschraubeM2.5 x 5 DIN965VerzinktM2,5x5S
4Gewindestift mit InnensechskantM2,5 x 4 DIN914VerzinktM2,5x4GI
8SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
1Aufkleber0-2001
Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte NI201 und Rackbefestigungssatz NI200.
Standard ist Rückwand NI101; alternativ ist die Rückwand NI101-O lieferbar.
Verpackung: Im wattierten Briefumschlag

Senkschraube M2.5x6 DIN965
12 Stück



Senkschraube M2.5x5 DIN965
8 Stück


Innensechskantschlüssel SW 1.3 DIN911
9000248
1 Stück


Gewindestift mit Innensechskant u. Spitze
M2.5x4 DIN914
4 Stück


Aufkleber 0-2001
1 Stück

 DESK_GmbH_2013-2B063-Zubehör-NIM-188mm

Zubehör-NIM-188mm

DESK_GmbH_Seite Links NI102 020002

Seite links NI102
1 Stück

DESK_GmbH_NI101-Rückwand NI1-12Standard

Rückwand NI101
1 Stück
DESK_GmbH_Seite rechts Ni103 0200030
Seite rechts NI103
1 Stück


DESK_GmbH_029 001 1.Strebe-NIM-1/12L

Strebe oben / unten NI100G / 029 001 1
2 Stück

Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

DESK_GmbH_2013-3B008-NIM1-12L-Cassette

NIM1-12L-Cassette
Cassette NIM 1/12L Berührgeschützt für Leiterplatte 188 mmArt. Nr. 029 000 0
Cassette NIM 1/12L Berührgeschützt für Leiterplatte 188 mm ohne Rückwand
Art. Nr. 038 000 0

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 2/12L Berührgeschützt, Leiterplatte 188 mm

Berührgeschützte Cassetten empfehlen wir für Einschübe mit eingebauten Hochspannungs- bzw. Netzspannungsanwendungen. Für
Leiterplatten, die für Konkurrenzprodukte entwickelt wurden.
Lieferumfang:
StückTeilebezeichnungAbmessungOberflächeArtikelnummer
2Strebe oben/unten NIM2/12L243 x 65,4 x 5 mmGebürstet027 001 3
1Rückwand NIM2/12193,8 x 68,6 x 3 mmGebürstetNI401
1Seite Links193,8 x 34,2 x 3 mmEloxal 20?NI102
1Seite Rechts243 x 200 x 1,5 mmEloxal 20?NI103
1InnensechskantschlüsselSW 1.3 DIN911Schwarz9000248
12SenkschraubeM2.5 x 5 DIN965VerzinktM2,5x5S
4Gewindestift mit InnensechskantM2,5 x 4 DIN914VerzinktM2,5x4GI
8SenkschraubeM2,5 x 6 DIN965VerzinktM2,5x6S
1Aufkleber0-2001
Lieferform:
Bausatz komplett mit allen aufgeführten Teilen.
Bitte bei Bedarf zusätzlich bestellen: Leerfrontplatte NI206 und Rackbefestigungssatz NI200.
Standard ist Rückwand NI401; alternativ ist die Rückwand NI401-2 mit 2 Steckerausbrüchen lieferbar.
Verpackung: Im wattierten Briefumschlag

Senkschraube M2.5x6 DIN965
12 Stück



Senkschraube M2.5x5 DIN965
8 Stück


Innensechskantschlüssel SW 1.3 DIN911
9000248
1 Stück


Gewindestift mit Innensechskant u. Spitze
M2.5x4 DIN914
4 Stück


Aufkleber 0-2001
1 Stück

 DESK_GmbH_2013-2B063-Zubehör-NIM-188mm

Zubehör-NIM-188mm

DESK_GmbH_Seite Links NI102 020002

Seite links NI102
1 Stück

DESK_GmbH_NI401NIM1/12Rückwand-Standard

Rückwand NI401
1 Stück
DESK_GmbH_Seite rechts Ni103 0200030
Seite rechts NI103
1 Stück

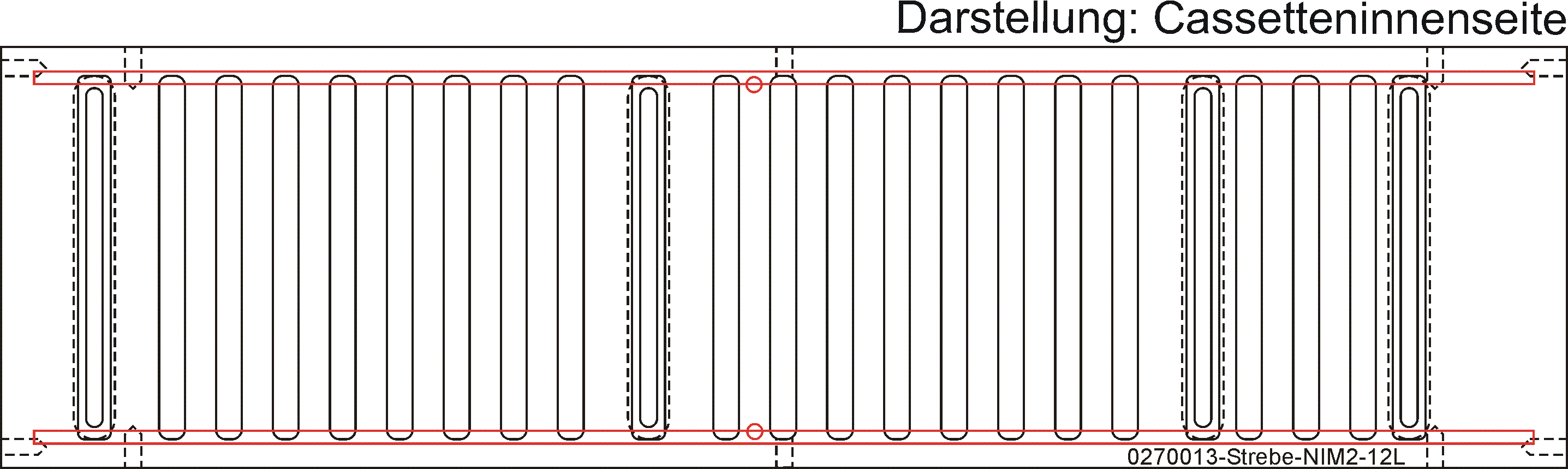

DESK_GmbH_027 001 3-Strebe-NIM2-12L

Strebe oben / unten 027 001 3
2 Stück

Auf Wunsch kann die Seite Rechts (NI103) im Cassetten-Innenbereich mit einer hochfesten Polyesterfolie kaschiert werden.
Der Bausatz ist auch ohne Rückwand lieferbar.

DESK_GmbH_2013-3B006-NIM2-12L-Cassette

NIM2-12L-Cassette
Cassette NIM 2/12L Berührgeschützt für Leiterplatte 188 mmArt. Nr. 027 000 0
Cassette NIM 2/12L Berührgeschützt für Leiterplatte 188 mm ohne Rückwand
Art. Nr. 039 000 0

Zurück zum Seitenanfang NIM Cassetten

NIM Cassette 3/12L Berührgeschützt, Leiterplatte 188 mm

Berührgeschützte Cassetten empfehlen wir für Einschübe mit eingebauten Hochspannungs- bzw. Netzspannungsanwendungen. Für
Leiterplatten, die für Konkurrenzprodukte entwickelt wurden.
Lieferbar auf Anfrage und einer Mindestbestellmenge von 10 Stück
Cassette NIM 3/12L Berührgeschützt für Leiterplatte 188 mm
Art. Nr. 047 000 0

Zurück zu Seitenanfang NIM Cassetten

Sonderanfertigungen

DESK_GmbH_2013-2B065-NIM1-12-DL8020-1

NIM1-12-DL8020-1

Die Cassetten von DESK bieten eine Vielzahl von Möglichkeiten zum
Einbau von Leiterplatten.
Die Bilder zeigen Sonderanfertigungen von NIM Cassetten, gefertigt
für eine Großforschungseinrichtung.
Bitte fragen Sie an. Sonderanfertigungen sind ab einer Stückzahl von
10 möglich.

DESK_GmbH_NIM1-12-DL8020-2

NIM1-12-DL8020-2

DESK_GmbH_2013-3B015-NIM-Sonderausführung1-12

NIM-Sonderausführung1-12

DESK_GmbH_2013-3B016-NIM-Sonderausführung2-12

NIM-Sonderausführung2-12

Wir freuen uns auf Ihre Anfrage

Zurück zu Seitenanfang NIM Cassetten
