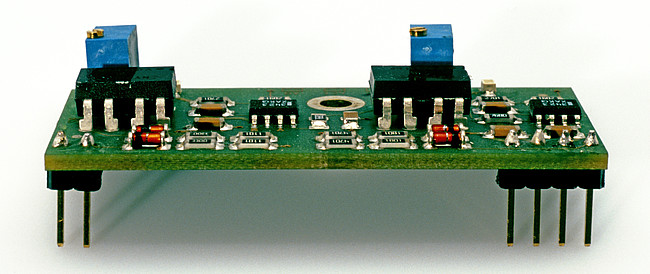

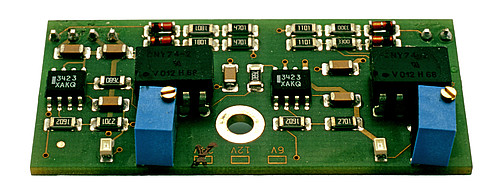

Überspannungssensor für Netzteilschaltungen

Der Überspannungssensor schützt nachgeschaltete hochwertige Verbraucher vor Netzteildefekten durch hochlaufende Versorgungsspannung.

Spezifikation:
Zwei OVP-Schaltungen (für+ und-) auf einer Leiterplatte.
Spannungsbereich bis +34 bzw. -34 Volt DC.
Alle Schalt-Ausgänge sind optogekoppelt.
Jeder Zweig hat 2 Ausgänge (Thyristorausgang zum Kurzschluss der Ausgangsspannungen und zum Abschalten der Spannungsversorgung über Relais).
Die Abschaltzeit (bis zum Zünden des Thyristors) beträgt ca. 40 Mikrosekunden.
Zum Betrieb ist eine Hilfspannung von +5 Volt notwendig.
3 Ausführungen sind lieferbar:
  • Ansprechbereich +-4 bis +-9 Volt
  • Ansprechbereich +-8 bis +-18 Volt
  • Ansprechbereich +-16 bis +-34 Volt.
Zum Einstellen der Ansprechspannung ist lediglich ein Multimeter erforderlich.
Bestückungsplan einer OVP-Leiterplatte:
Anschlüsse:
(Stiftleisten RM2.54; Stifte zur Lötseite; Stifte 0.6x0.6 mm)

CON1 - 1 Eingangsspannung positiv
CON1 - 2 0 Volt
CON1 - 3  Eingangsspannung negativ
CON1 - 4 Ansteuerung Thyristor
CON2 - 1 Hilfsspannung +5 Volt
CON2 - 2

OVP-Signal

Stromlaufplan einer OVP-Leiterplatte:





Abschaltverhalten:
(Schaltung mit Supressordioden, Kurzschluß-Thyristor und nachgeschaltetem Relais zur Abschaltung der Netzspannung).
Überspannungssensor (OVP 6 Volt)Art. Nr. 073 000 1/6
Überspannungssensor (OVP 12 Volt)Art. Nr. 073 000 1/12
Überspannungssensor (OVP 24 Volt)Art. Nr. 073 000 1/24
