NIM-Bedieneinheit Frontpanell FP123

Das Gerät ist nur komplett montiert und getestet lieferbar.

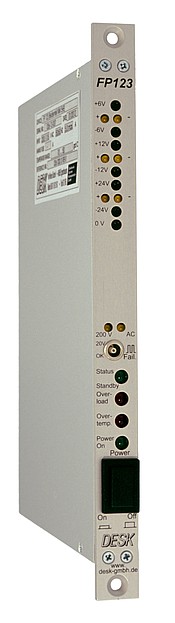

DESK_GmbH_0360011-Frontplatte-FP123










Überprüfungs- und Bedieneinheit für NIM-Überrahmen; 5HE; 17.0 mm Breite.

Frontpanel-FP123

Voll modularer Aufbau; alle Leitungen trennbar durch Steckverbinder nach DESK-Hausnorm.

Kompatibel zum nicht mehr lieferbaren FP122.

Meßbuchsen 2mm für +-6 Volt, +-12 Volt, +-24 Volt und 0 Volt.
Überwachungs- und Meldeausgang über eine eingebaute LEMO-Buchse.
Betriebsspannungskontrolle über eine grüne LED.
VDE-gerechter Netzschalter (Druckschalter) mit VDE Prüfzeichen.
Anzeige für AC 117 Volt (*) und DC 200 Volt (*) über  LED 3 mm.
Statusanzeige (*).
Anzeigen für Überlast (*) und Übertemperatur (*).
Fehlersignalisierung durch Miniatur-Lautsprecher (*).
Stabile Mechanik aus Aluminiumlegierungen.
2 Jahre Garantie.
Selbstverständlich nehmen wir alle von uns produzierten Artikel nach Ende der Lebensdauer zurück und sorgen für
eine sachgerechte Entsorgung.
(*) Eine Anzeige erfolgt nur dann, wenn im Netzteil die entsprechenden Signale bzw. Spannungen generiert werden.

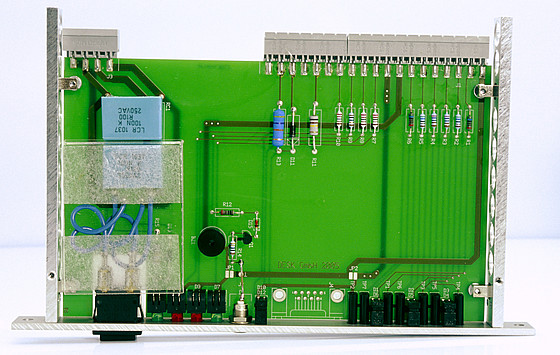

DESK_GmbH_0360000-Frontpanel-FP123

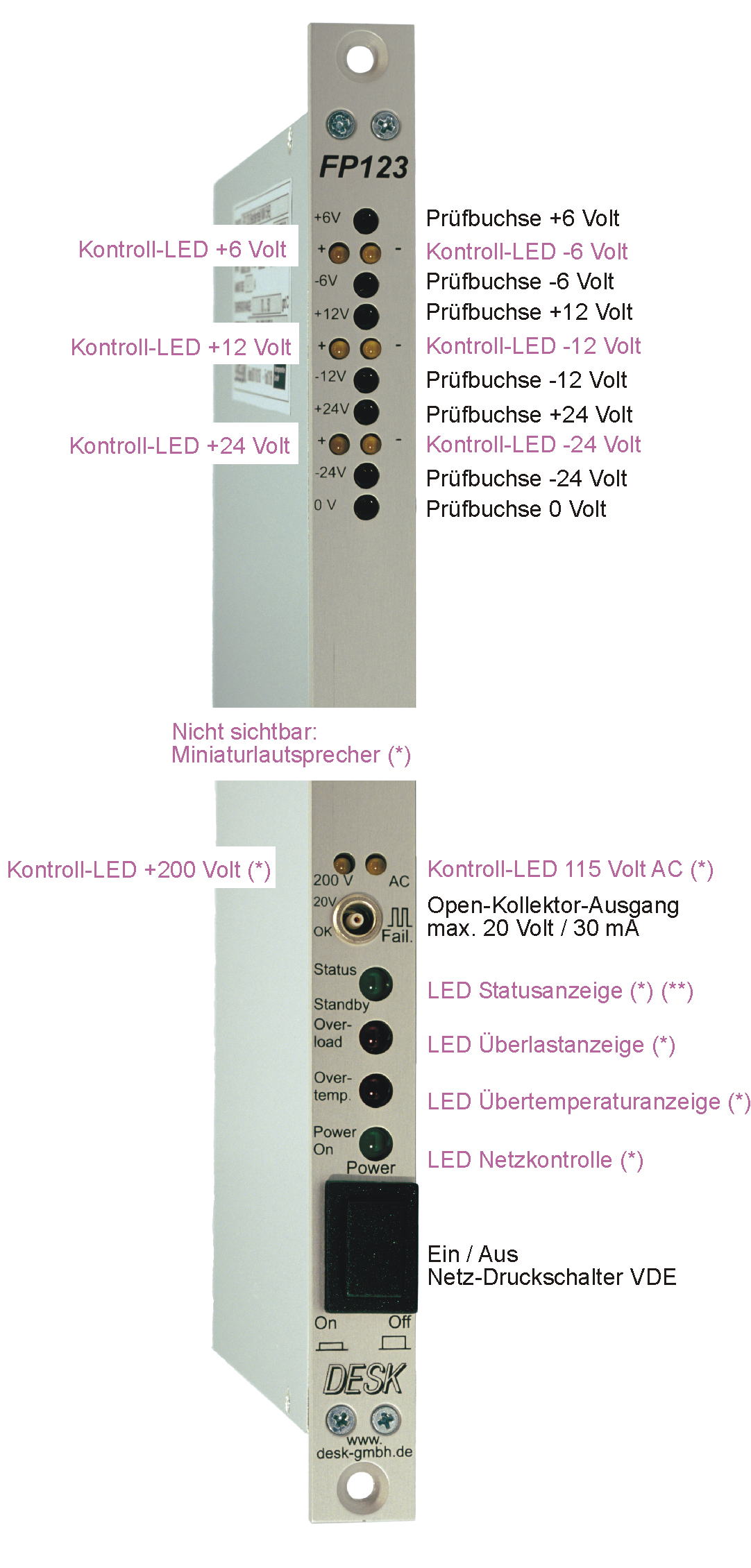

                                                                                       Frontpanel-FP123 Anzeigen

(*) Eine Anzeige erfolgt nur dann, wenn im Netzteil die entsprechenden Signale bzw. Spannungen generiert werden.
(**) Die grüne Status-Anzeige dient bei ausgeschaltetem Netzteil gleichzeitig als Standby-Anzeige.
Bedieneinheit Frontpanell FP123
Art. Nr. 036 000 0

Zurück zum Seitenanfang NIM-Fertiggeräte

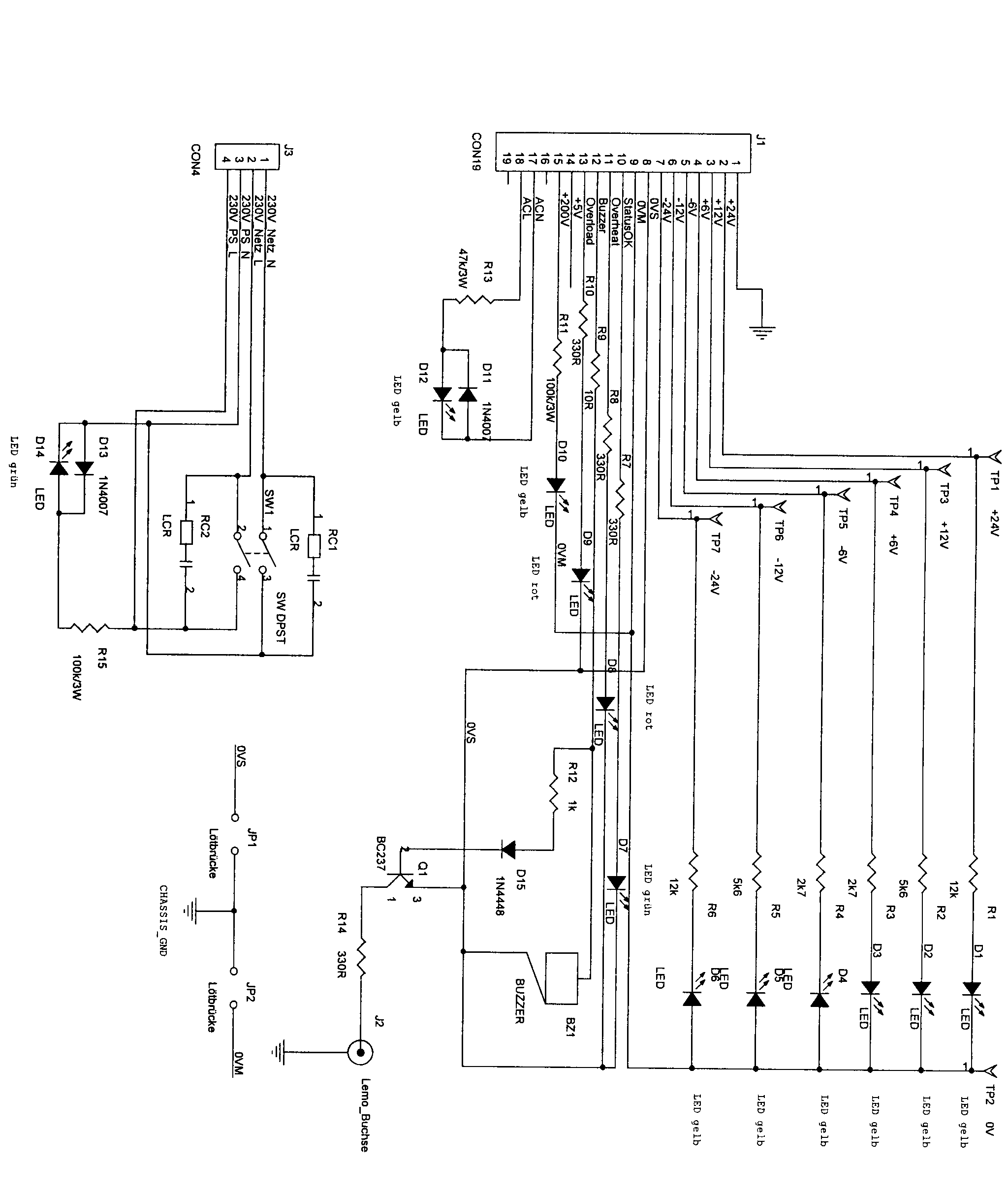

NIM-Bedieneinheit Frontpanell FP123 Stromlaufplan

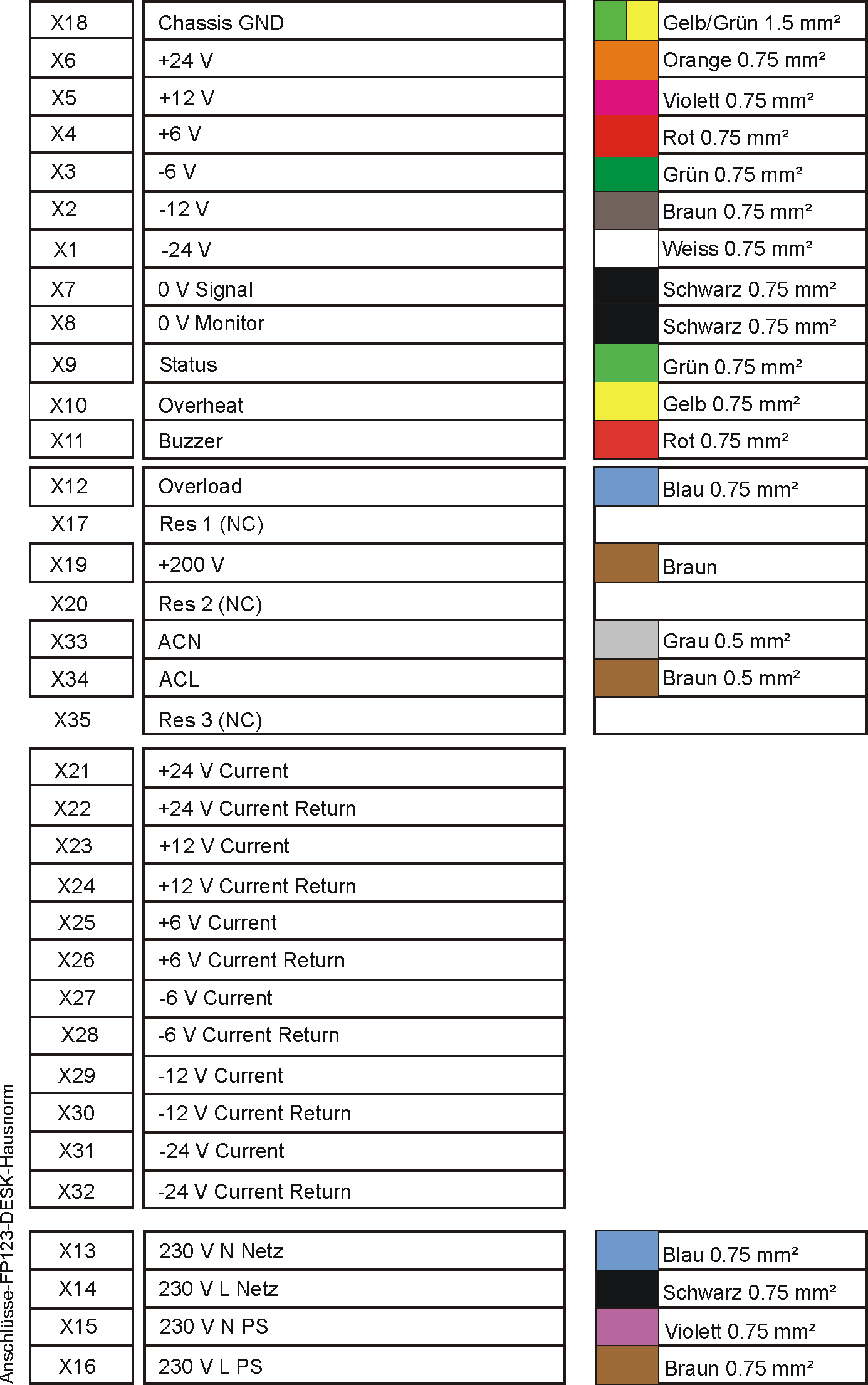

Anschlüsse FP123 nach DESK-Hausnorm Die

DESK_GmbH_Anschlüsse-FP123-DESK-Hausnorm
Die angegebenen Farben für die Kabel der einzelnen Anschlüsse sind Vorgabe und nicht immer in jedem Überrahmen realisiert.

Zurück zum Seitenanfang Nim Fertiggeräte

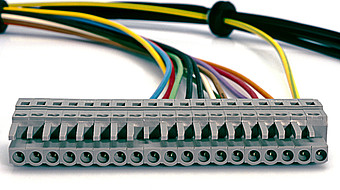

Stecker zu FP123

Stecker Netz 4-polig

Stecker Spannungen 19-polig

Stecker Netz 4-polig
Art. Nr. 9 036 020
Stecker Spannungen 19-polig
Art. Nr. 9 036 022

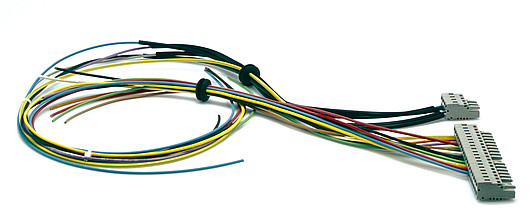

Anschlusskabel FP123 komplett

Anschlusskabel FP123 komplett
Art. Nr. 071 119 0
