Zubehör für NIM Cassetten und NIM Überrahmen
|  NIM Expanderkabel |
 Rackbefestigungssatz NIM | |
 NIM Kontakte2 | |
NIM Leerfrontplatten
 |  |  |
| Frontplatte für NIM 3/12-Cassetten Leerfrontplatte NIM 3/12 Art. Nr. NI209 Material: AlMg3 Eloxalqualität Oberfläche: Eloxiert 10µ, 4 Senkungen blank Lieferzeit: ab Lager EMV-Ausführung Art. Nr. NI209E Material: AlMg3 Eloxalqualität Sichtseite: Eloxiert 10µ Rückseite: chromatiert natur Lieferzeit: ca. 1 KW | Frontplatte für NIM 2/12-Cassetten Leerfrontplatte NIM 2/12 Art. Nr. NI206 Material: AlMg3 Eloxalqualität Oberfläche: Eloxiert 10µ, 4 Senkungen blank Lieferzeit: ab Lager EMV-Ausführung Art. Nr. NI206E Material: AlMg3 Eloxalqualität Sichtseite: Eloxiert 10µ Rückseite: chromatiert natur Lieferzeit ca. 1 KW | Frontplatte für NIM 1/12-Cassetten Leerfrontplatte NIM 1/12 Art. Nr. NI201 Material: AlMg3 Eloxalqualitaät Oberfläche: Eloxiert 10µ, 4 Senkungen blank Lieferzeit: ab Lager EMV-Ausführung Art. Nr. NI201E Material: AlMg3 Eloxalqualität Sichtseite: Eloxiert 10µ Rückseite: chromatiert natur Lieferzeit: ca. 1 KW |
 | ||
| Frontplatte für NIM 4/12-Cassetten Leerfrontplatte NIM 4/12 Art. Nr. 025 003 0 Material: AlMg3 Eloxalqualität Oberfläche: Eloxiert 10µ, 4 Senkungen blank Lieferzeit: ab Lager EMV-Ausführung Art. Nr. 025 003 0 E Material: AlMg3 Eloxalqualität Sichtseite: Eloxiert 10µ Rückseite: chromatiert natur Lieferzeit: ca. 1 KW |
NIM-Rückplatten
 |  |  |  |
| Art Nr. NI102OS Kein Steckerausbruch | Art. Nr. NI102 Standard Rückplatte | Art. Nr. NI401 Standard Rückplatte | Art. Nr. NI401-22 Steckerausbrüche |
| Rückplatten für NIM 1/12-Cassetten Material: AlMg3 Oberfläche: Gebürstet oder chromatiert Natur Lieferzeit: ab Lager | Rückplatten für NIM 2/12-Cassetten Material: AlMg3 Oberfläche: Gebürstet oder chromatiert Natur Lieferzeit: ab Lager | ||
 |  |  |
| Art. Nr. NI601 Standard Rückplatte | Art. Nr. NI601-2 2 Steckerausbrüche | Art. Nr. NI601-3 3 Steckerausbrüche |
| Rückplatten für NIM 3/12-Cassetten Material: AlMg3 Oberfläche: Gebürstet oder chromatiert Natur Lieferzeit: ab Lager | ||
 | ||
| Art. Nr. 025 001 0 Standard Rückplatte | ||
| Rückplatten für NIM 3/12-Cassetten Material: AlMg3 Oberfläche: Gebürstet oder chromatiert Natur Lieferzeit: ab Lager | ||
| Die Alternative für zusätzliche Ausbrüche in Frontplatten und Rückplatten: Nutzen Sie unseren Service. In 2-3 KW mechanische Bearbeitung, Layout und Druck nach Skizze!! | ||
Rackbefestigungssatz NIM
| Art. Nr. NI200 Satz bestehend aus 2x NI200/1 und 2x NI200/2 Zur Befestigung der Cassetten im Überrahmen Material: Messing Oberfläche: Vernickelt Lieferbar: NI200 ab Lager |  |  |
 NIM Rackbefestigung |
Cassettenstecker
 2013-2B049-Cassettenstecker-NI1000 |  2013-2B053-Cassettenstecker-NI1000G |
| Art. Nr. NI1000 Steckerbausatz komplett | Art. Nr. NI1000G Steckerbausatz, 1 voreilender Stiftkontakt |
| Art. Nr. | Anzahl | Teil / Bezeichnung | Anzahl |
|---|---|---|---|
| 111-1 | 1 | Stiftgehäuse für NIM - Cassetten | 1 |
| 111-2 | 1 | Stiftschutz für 50 - polige Stiftgehäuse | 1 |
| 111-3 | 2 | Eckstift für 50 - polige Stiftgehäuse | 2 |
| 111-4 | 2 | Eckbuchse für 50 - polige Stiftgehäuse | 2 |
| 111-5 | 10 | Stiftkontakt Crimpanschluß 1,5mm**2 | 0 |
| 111-6 | 1 | Voreilender Stiftkontakt Crimpanschluß 1,5mm**2 | 1 |
| UNC4-40 | 4 | Sechskantmutter UNC4-40 verzinkt | 4 |
| Zahnscheibe M3 A | 4 | Zahnscheibe M3 verzinkt | 4 |
| Cassettenstecker, Einbau und Lage der Anschlüsse | |
 |  |
| Ansicht von Cassettenrückwand | |
 |  |
| Verdrahtungsplan | ||
| PIN | Leitung | Kontaktbestückung |
| 8 | + 220 V | Stift |
| 10 | + 6 V | Stift |
| 11 | - 6 V | Stift |
| 16 | + 12 V | Stift |
| 17 | - 12 V | Stift |
| 28 | + 24 V | Stift |
| 29 | - 24 V | Stift |
| 34 | 0 V | Stift voreilend |
| 33 | ACL | Stift |
| 41 | ACN | Stift |
| 42 | E | Stift |

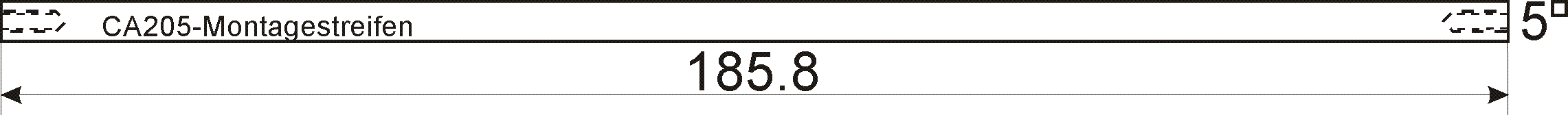

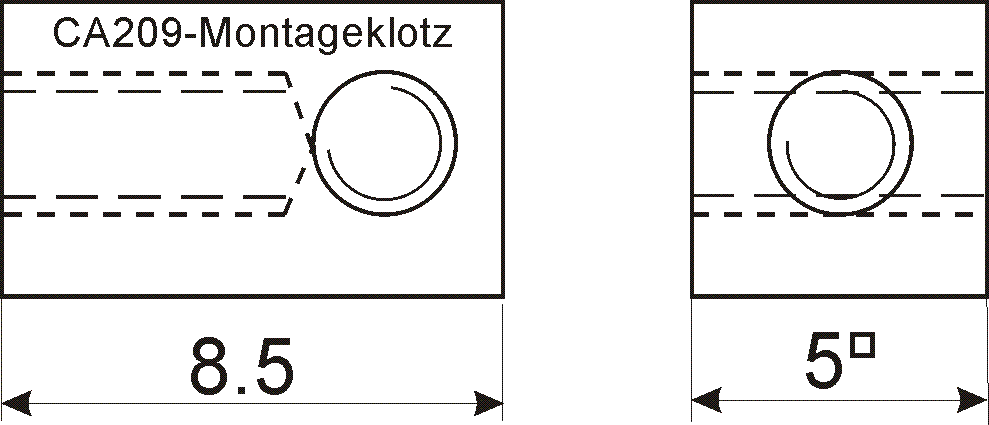

Montagestreifen Quer für NIM und CAMAC
| Art. Nr. CA205 Einbau mehrerer Leiterplatten; Montage von Leistungshalbleitern etc. Material: Al Mg Si 0.5 Oberfläche: Preßblank Lieferbar: CA205 ab Lager |
 |
Montagestreifen Längs für NIM
| Art. Nr. NI204 Einbau mehrerer Leiterplatten; Montage von Leistungshalbleitern etc. Verwendung von Leiterplatten mit von der Standardbefestigung abweichenden Bohrungen |  |
| Material: AlCuMg1 oder AIMgSi 0.5 Oberfläche: Leitfähig aludiniert | |
| Lieferbar: NI204 ca. 1KW | |
Cassettenverbinder NIM und CAMAC
 | Art. Nr. CA206 Zur mechanischen Koppelung von Cassetten Material: Al Mg 1 Oberfläche: Natur Chromatiert Lieferbar: CA206 ab Lager |
Gleitschienen NIM
| Art. Nr. NI1030 Zur Verwendung mit Cassetten, wenn die rechte Seite der Cassette zugänglich sein soll. |  |
| Material: AlMg3 Oberfläche: Eloxiert | |
| Lieferbar: NI1030 ca. 2KW | |
Abdeckstreifen zum Schließen nicht belegter Steckplätze im Überrahmen
 |  |  |
 |  |  |
| Abdeckstreifen NIM3/12 Art. Nr. NI205 | Abdeckstreifen NIM2/12 Art. Nr. NI203 | Abdeckstreifen NIM1/12 Art. Nr. NI202 |
| Abdeckstreifen für nicht komplett bestückte Überrahmen Material: AIMg3 / AIMg1 Oberfäche: Eloxiert Natur Lieferzeit: ca. 1 KW Bitte die notwendigen Rackbefestigungssätze gesondert bestellen! | ||
NIM-Busbuchse Bausatz & NIM-Busbuchse mit Ground Guide Bausatz
| NIM-Busbuchse Bausatz | NIM-Busbuchse mit Ground Guide Bausatz |
| Art. Nr. NI1011 | Art. Nr. NI1010 |
 DESK-GmbH-NI1011-NIM-Busbuchse |  DESK-GmbH-NI1010-NIM-Busbuchse |
| Wir liefern je nach Verfügbarkeit die blauen Kontaktgehäuse aus Diallylphtalat oder die schwarzen Kontaktgehäuse aus Phenolharz! | |
| Art. Nr. | Anzahl | Teil / Bezeichnung | Anzahl |
|---|---|---|---|
| 1211-1 oder 1211-2 | 1 | Buchsengehäuse für NIM Überrahmen | 1 |
| 111-3 | 2 | Eckstift für 50 - polige Stiftgehäuse | 2 |
| 111-4 | 2 | Eckbuchse für 50 - polige Stiftgehäuse | 1 |
| 1211-5 | 0 | Ground Guide Socket | 1 |
| 1211-4 | 10 | Buchsenkontakt Crimpanschluß 1,5mm**2 | 10 |
| UNC4-40 | 4 | Sechskantmutter UNC4-40 verzinkt | 4 |
| Zahnscheibe M3 A | 4 | Zahnscheibe M3 verzinkt | 4 |
| Buchse im NIM Überrahmen, Einbau und Lage der Anschlüsse | |
 |  |
| Ansicht Frontseite des Überrahmens | |
 | Achtung bei der Montage der Bus-Buchsen: Viele ältere Überrahmen sind konstruiert für die Verwendung eines Stiftschutzes auch am Bus. Ist dies der Fall, muß eine geeignete Zwischenlage (Scheibe 0.8 mm etc.) verwendet werden. |
| Bei DESK-Überrahmen ergibt sich die richtige Stecktiefe ohne die Verwendung von Zwischenlage oder Stiftschutz! | |
| Verdrahtungsplan | ||
| PIN | Leitung | Kontaktbestückung |
| 8 | + 220 V | Buchse |
| 10 | + 6 V | Buchse |
| 11 | - 6 V | Buchse |
| 16 | + 12 V | Buchse |
| 17 | - 12 V | Buchse |
| 28 | + 24 V | Buchse |
| 29 | - 24 V | Buchse |
| 34 | 0 V | Buchse |
| 33 | ACL | Buchse |
| 41 | ACN | Buchse |
| 42 | E | Buchse |
NIM Expanderkabel
| Art. Nr. 028 000 0 | ||
| Stückliste | ||
| Art. Nr. | Stück | Teil / Bezeichnung |
| 1211-1 | 1 | Buchsengehäuse für NIM - Überrahmen |
| 111-1 | 1 | Stiftgehäuse für NIM - Cassetten |
| 111-3 | 4 | Eckstift für 50 - polige Stiftgehäuse |
| 111-4 | 4 | Eckbuchse für 50 - polige Stiftgehäuse |
| 1211-4 | 11 | Buchsenkontakt Crimpanschluß 1,5 mm**2 |
| 111-5 | 10 | Stiftkontakt Crimpanschluß 1,5 mm**2 |
| 111-6 | 1 | Voreilender Stiftkontakt Crimpanschluß 1,5 mm**2 |
| 111-2 | 1 | Stiftschutz für 50 - polige Stiftgehäuse |
| 028 001 0 | 2 | Halteplatte mit Zugentlastung |
| 028 002 0 | 1 | Kabel 1,5 mm2 Schwarz für 0 Volt / l=1200 mm |
| 028 003 0 | 1 | Kabel 1,5 mm2 Rot für +6 Volt / l=1200 mm |
| 028 004 0 | 1 | Kabel 1,5 mm2 Orange für -6 Volt / l=1200 mm |
| 028 005 0 | 1 | Kabel 1,5 mm2 Grau für +12 Volt / l=1200 mm |
| 028 006 0 | 1 | Kabel 1,5 mm2 Grün für -12 Volt / l=1200 mm |
| 028 007 0 | 1 | Kabel 1,5 mm2 Blau für +24 Volt / l=1200 mm |
| 028 008 0 | 1 | Kabel 1,5 mm2 Violett für -24 Volt / l=1200 mm |
| 028 009 0 | 1 | Kabel 0,75 mm2 Braun für ACL / l=1300 mm |
| 028 010 0 | 1 | Kabel 0,75 mm2 Grau für ACN / l=1300 mm |
| 028 011 0 | 1 | Kabel 0,75 mm2 Weiß für E / l=1300 mm |
| 028 012 0 | 1 | Kabel 0,75 mm2 Gelb für +200 Volt / l=1300 mm |
| 028 013 0 | 4 | Schrumpfschlauch Schwarz d=9,5 mm / l=140 mm |
| 9000188 | 8 | Kabelbinder Nylon 135x2,5 mm |
| 028 017 0 | 8 | Schrumpfschlauch Schwarz d=9,5 mm / l=40 mm |
 DESK-GmbH-NIM-Expanderkabel2 | ||
 | ||
NIM und CAMAC Stecker Bausatz 75pol im Überrahmen
| Art. Nr. 003 030 0 | |||
| Bitte die notwendigen Stiftkontakte gesondert bestellen. | |||
| Art. Nr. | Stück | Teil / Bezeichnung | |
| 12111-1 | 1 | Stiftgehäuse Serie M 75-polig für NIM/CAMAC - Überrahmen | |
| 12111-2 | 1 | Stiftschutz für 75-poliges Stiftgehäuse | |
| 12111-3 | 2 | Eckbuchse für 75-poliges Stiftgehäuse | |
| 12111-4 | 2 | Eckstift für 75-poliges Stiftgehäuse | |
| UNC6-32 | 4 | Mutter UNC6-32 verzinkt | |
| Zahnscheibe UNC6-32 (Zahnscheibe M4) | 4 | Zahnscheibe UNC6-32 verzinkt | |
 DESK-GmbH-3B073-0030300-PS-Stecker-NIM-Blau |  DESK-GmbH-3B075-0030300-PS-Stecker-NIM-Schwarz | ||
 | |||
| Stecker im NIM Überrahmen , Einbau und Lage der Anschlüsse | |||
 | |||
 | |||
Zurück zum Seitenanfang NIM Zubehör
NIM und CAMAC Buchsen Bausatz 75pol im Netzteil
| Art. Nr. 003 033 0 | ||
| Bitte die notwendigen Buchsenkontakte gesondert bestellen. | ||
| Art. Nr. | Stück | Teil / Bezeichnung |
| 12112-1 | 1 | Buchsengehäuse Serie M 75-polig für NIM/CAMAC - Netzteile |
| 12111-3 | 2 | Eckbuchse für 75-poliges Stiftgehäuse |
| 12111-2 | 2 | Eckstift für 75-poliges Stiftgehäuse |
| UNC6-32 | 4 | Mutter UNC6-32 verzinkt |
| Zahnscheibe UNC6-32 (Zahnscheibe M4) | 4 | Zahnscheibe UNC6-32 verzinkt |
 | ||
 | ||
| Buchse im Netzteil, Einbau und Lage der Anschlüsse | ||
 | ||
NIM und CAMAC Stecker Bausatz 50pol Lüfterschublade
| Art. Nr. 003 031 0 | ||
| Bitte die notwendigen Stiftkontakte gesondert bestellen. | ||
| Art. Nr. | Stück | Teil / Bezeichnung |
| 1212-1 | 1 | Stiftgehäuse Serie M 50-polig für NIM/CAMAC - Lüfterschubladen |
| 111-2 | 1 | Stiftschutz für 50-poliges Stiftgehäuse |
| 111-3 | 2 | Eckbuchse für 50-poliges Stiftgehäuse |
| 111-4 | 2 | Eckstift für 50-poliges Stiftgehäuse |
| UNC4-40 | 4 | Mutter UNC4-40 verzinkt |
| Zahnscheibe M3 A | 4 | Zahnscheibe M3 verzinkt |
 | ||
 | Stecker in der Lüfterschublade, Einbau und Lage der Anschlüsse Ansicht von Rückseite Lüfterschublade (Steckrichtung) | |
 | ||
 | ||
NIM und CAMAC Buchsen Bausatz 50pol im Überrahmen
<
| Art. Nr. 003 032 0 | ||
| Bitte die notwendigen Buchsenkontakte gesondert bestellen. | ||
 | ||
| Art. Nr. | Stück | Teil / Bezeichnung |
| 1211-8 | 1 | Stiftgehäuse Serie M 50-polig für NIM/CAMAC - Lüfterschubladen im Überrahmen |
| 111-3 | 2 | Eckbuchse für 50-poliges Stiftgehäuse |
| 111-4 | 2 | Eckstift für 50-poliges Stiftgehäuse |
| UNC4-40 | 4 | Mutter UNC4-40 verzinkt |
| Zahnscheibe M3 A | 4 | Zahnscheibe M3 verzinkt |
 | ||
| Stecker in der Lüfterschublade, Einbau und Lage der Anschlüsse Ansicht von Rückseite Lüfterschublade (Steckrichtung) | ||
 | ||
 | ||
Kontakte für AMP Serie M
| Passend für alle von DESK GmbH angebotenen Kontaktgehäuse | |
| Stiftkontakt Ser. M Typ B; Crimp 0,5 mm2; gerollt Art. Nr. 12111-1 VPE 10 Stück |  DESK-GmbH-Stiftkontakt-12111-1 |
| Voreilender Stiftkontakt Ser. M Typ B; Crimp 1,5 mm2; gerollt Art. Nr. 111-6 VPE 10 Stück |  DESK-GmbH-4B003-Stiftkontakte |
| Stiftkontakt Ser. M Typ B; Crimp 1,5 mm2; gerollt Art. Nr. 111-5 VPE 10 Stück | |
| Buchsenkontakt Ser. M Typ B; Crimp 1,5 mm2; gerollt Art. Nr. 1211-4 VPE 10 Stück |  DESK-GmbH-Buchsenkontakt-1211-4 |
| Buchsenkontakt Ser. M Typ B; Crimp 0,5 mm2; gerollt Art. Nr. 12111-8 VPE 10 Stück |  DESK-GmbH-Buchsenkontakt-12111-8 |
| Ground Guide Socket; vergoldet; incl. Befestigungsmaterial Art. Nr. 1211-5 VPE 10 Stück |  DESK-GmbH-Ground-guide-socket-1211-5 |
 DESK-GmbH-NIM-Kontakte1 |  DESK-GmbH-Buchsenkontakte |
