NIM-Lüfterschublade LSK110/119 betriebsfertig
| Dieses Gerät ist komplett montiert und getestet lieferbar. |
| 2 HE Lüfterschublade für den Einsatz in NIM- und CAMAC-Überrahmen (7HE Höhe) |
| Abmessungen und Steckverbinder zum Überrahmen nach CERN-Spezifikation |
| Wahlweise Frischuftansaugung durch die Frontseite (empfohlene Standardanwendung) oder Durchluftbetrieb mit Luftansaugung von unten. Alle notwendigen Abdeckungen sind im Lieferumfang enthalten. |
| 3 Axiallüfter mit den Abmessungen 119 mm. Standardhöhe der Lüfter 38 mm. |
| Betriebsspannung 12 Volt DC aus der Spannungsversorgung des Überrahmen-Netzteiles |

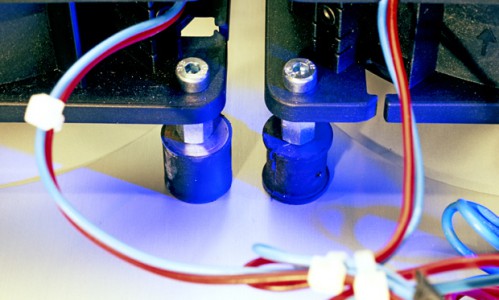

| Gummimetalllagerung für die Montage der Lüfter, daher minimalst mögliche Geräuschentwicklung |
| Stabile Konstruktion aus Aluminiumlegierungen |
| 2 Jahre Garantie |
| Selbstverständlich nehmen wir alle von uns produzierten Artikel nach Ende der Lebensdauer zurück und sorgen für eine sachgerechte Entsorgung. |

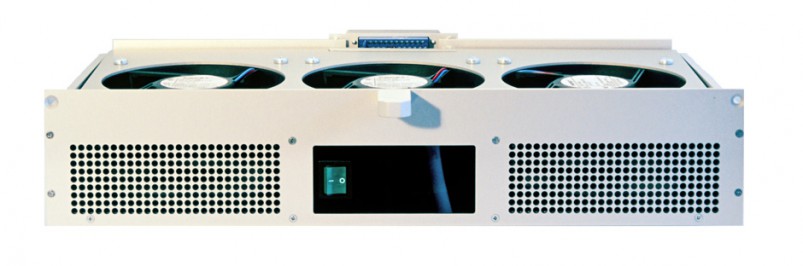

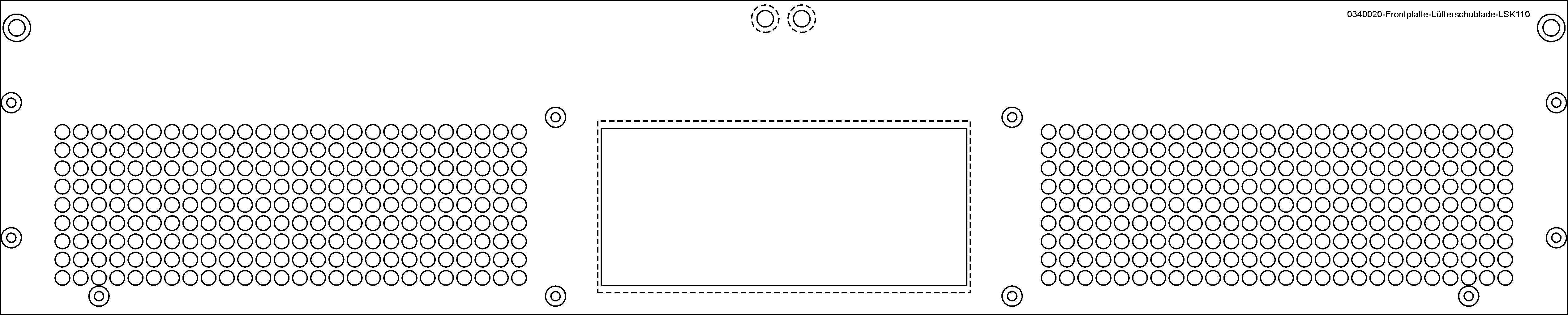

 Lüfterschublade von vorne |

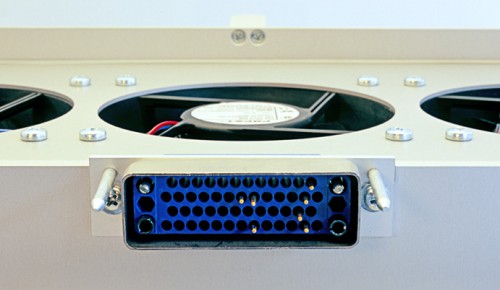

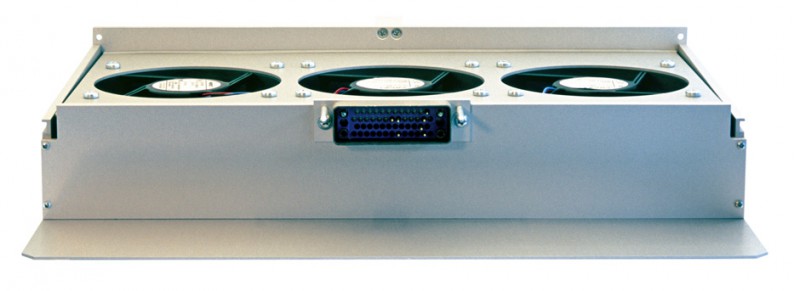

 Lüfterschublade von hinten |
| NIM-Lüfterschublade LSK110/119 betriebsfertig | Art. Nr. 034 000 0 |
NIM-Lüfterschublade LSK110/127 betriebsfertig
| Dieses Gerät ist komplett montiert und getestet lieferbar. |
| 2 HE Lüfterschublade für den Einsatz in NIM- und CAMAC-Überrahmen (7HE Höhe) |
| Abmessungen und Steckverbinder zum Überrahmen nach CERN-Spezifikation |
| Wahlweise Frischuftansaugung durch die Frontseite (empfohlene Standardanwendung) oder Durchluftbetrieb mit Luftansaugung von unten. Alle notwendigen Abdeckungen sind im Lieferumfang enthalten. |
| 3 Axiallüfter mit den Abmessungen 127 mm für intensive Belüftung. Standardhöhe der Lüfter 38 mm. |
| Betriebsspannung 12 Volt DC aus der Spannungsversorgung des Überrahmen-Netzteiles |
| Gummimetalllagerung für die Montage der Lüfter, daher minimalst mögliche Geräuschentwicklung |
| Stabile Konstruktion aus Aluminiumlegierungen |
| 2 Jahre Garantie |
| Selbstverständlich nehmen wir alle von uns produzierten Artikel nach Ende der Lebensdauer zurück und sorgen für eine sachgerechte Entsorgung. |
 | |
 |
| NIM-Lüfterschublade LSK110/127 betriebsfertig | Art. Nr. 034 100 0 |
NIM-Lüfterschublade LSK110/119 + LSK110/127 Mechanikbausatz
| Lieferform: Bausatz, komplett mit allen aufgeführten Teilen. Zum Einbau kundenspezifischer Steuerungen und Auswerteeinheiten. |
| 2 HE Lüfterschublade für den Einsatz in NIM- und CAMAC-Überrahmen (7HE Höhe) |
| Abmessungen und Steckverbinder zum Überrahmen nach CERN-Spezifikation |
| Wahlweise Frischuftansaugung durch die Frontseite (empfohlene Standardanwendung) oder Durchluftbetrieb mit Luftansaugung von unten. Alle notwendigen Abdeckungen sind im Lieferumfang enthalten. |
| Vorbereitet für 3 Axiallüfter mit den Abmessungen 119 mm oder 127 mm. Standardhöhe der Lüfter 38 mm. |
| Gummimetalllagerung für die Montage der Lüfter, daher minimalst mögliche Geräuschentwicklung |
| Stabile Konstruktion aus Aluminiumlegierungen |
| DESK GmbH liefert die passenden Lüfter. |
| Stückliste und Lieferumfang: | |||||
| Stück | Teilebezeichnung | Abmessung | Norm | Oberfläche | Artikelnummer |
1 oder | Deckblech 127 mm Lüfter Optional ohne Aufpreis: | 413 x 233 x 2 mm | - | Eloxiert | 034 001 0 |
| 1 | Deckblech 119 mm Lüfter | 413 x 233 x 2 mm | - | Eloxiert | 034 006 0 |
| 1 | Frontplatte | 429 x 86 x 6 mm | - | Eloxiert | 034 002 0 |
| 1 | Displayplatte | 101.8 x 46.8 x 3 mm | - | - | 034 003 0 |
| 1 | Strebe Unten | 6 x 6 x l=416 mm | - | - | 034 004 0 |
| 1 | Strebe Oben | 6 x 6 x l=130 mm | - | - | 034 005 0 |
| 1 | Steckerplatte | 95 x 26 x 3 mm | - | Eloxiert | 034 007 0 |
| 1 | Seite Links | 237 x 71/62 x 6 mm | - | Aludiniert | 034 008 0 |
| 1 | Seite Rechts | 237 x 71/62 x 6 mm | - | Aludiniert | 034 009 0 |
| 1 | Rückplatte | 429 x 72 x 6 mm | - | Aludiniert | 034 010 0 |
| 1 | Boden | 429 x 330 x 2 mm | - | Aludiniert | 034 011 0 |
| 2 | Führungsstift | D=4 x l=41 mm | - | Verzinkt | 012 005 0 |
| 1 | Aufstellfuß | 20 x 10 x l=43 mm | - | Eloxiert | 013 003 0 |
| 12 | Linsenschraube M5x10 | M5 x 10 mm | DIN7985 | Verzinkt | - |
| 12 | Gummimetalllager | D=15; l=15 mm; M4i/i | - | - | 9000221 |
| 12 | Abstandshalter M4 | M4xl=10 mm; M4i/i | - | Verzinkt | 9000223 |
| 12 | Linsenschraube M4x6 | M4 x 6 mm | DIN7985 | Verzinkt | - |
| 12 | Innensechskantschaube M4x8 | M4 x 8 mm | DIN912 | Verzinkt | - |
| 12 | Gewindestift M4x10 | M4 x 10 mm | DIN551 | Verzinkt | - |
| 2 | Mutter M3 | M3 | DIN934 | Verzinkt | - |
| 2 | Zahnscheibe M3 | M3 | DIN6797 | Verzinkt | - |
| 2 | Scheibe M5 | M5 | DIN125 | Verzinkt | - |
| 2 | Linsenschraube M4 x 20 | M4 x 20 mm | DIN7985 | Verzinkt | - |
| 3 | Mutter M4 | M4 | DIN934 | Verzinkt | - |
| 3 | Zahnscheibe M4 | M4 | DIN6797 | Verzinkt | - |
| 2 | Senkschraube M4 x 10 | M4 x 10 mm | DIN965 | Verzinkt | - |
| 8 | Linsenschraube M2.5 x 10 | M2.5 x 10 mm | DIN7985 | Verzinkt | - |
| 10 | Senkschraube M2.5 x 10 | M2.5 x 10 mm | DIN965 | Verzinkt | - |
| 15 | Senkschraube M2.5 x 6 | M2.5 x 6 mm | DIN965 | Verzinkt | - |
| 1 | Abdeckung für Frontluftbetrieb | 403 x 132 x 1 mm | - | Aludiniert | 034 012 0 |
| 2 | Abdeckung für Durchluftbetrieb | 133 x 47 x 2 mm | - | Aludiniert | 034 013 0 |
| 4 | Mutter M2.5 | M2.5 | DIN934 | Verzinkt | |
| 1 | Aufkleber “Device” | - | - | - | 1-2003 |
| 2 | Linsenschraube M4 x 30 | M4 x 30 mm | DIN7985 | Verzinkt | - |
Frontplatte 034 002 0 1 Stück | |||

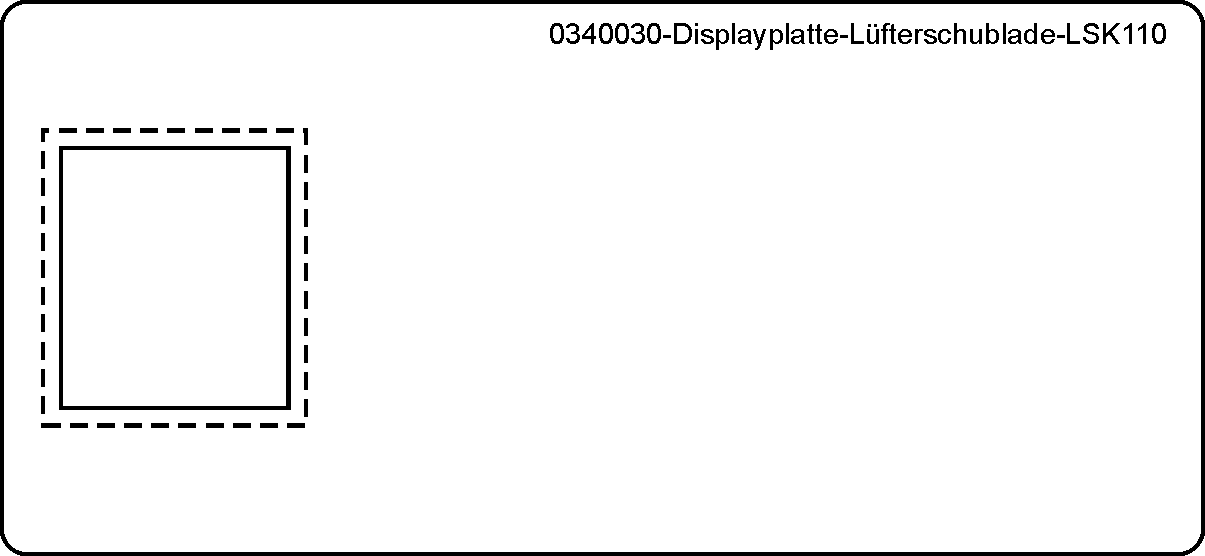

Displayplatte 034 003 0 1 Stück |
Strebe oben 034 005 0 1 Stück |

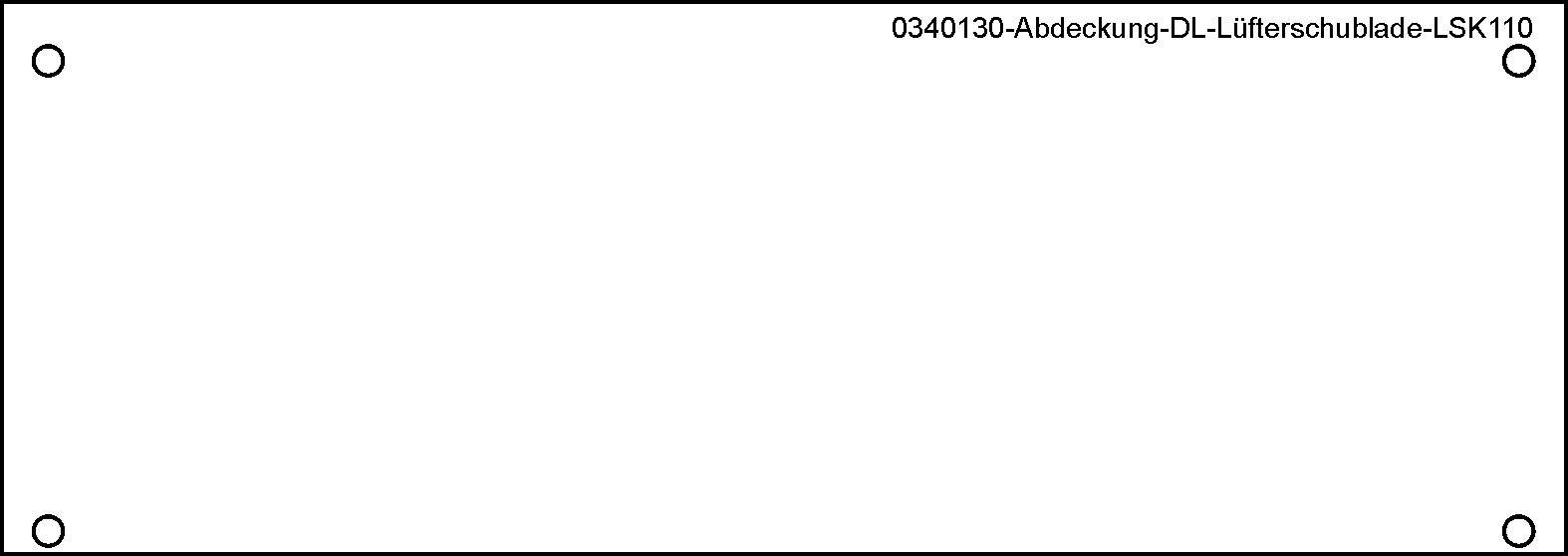

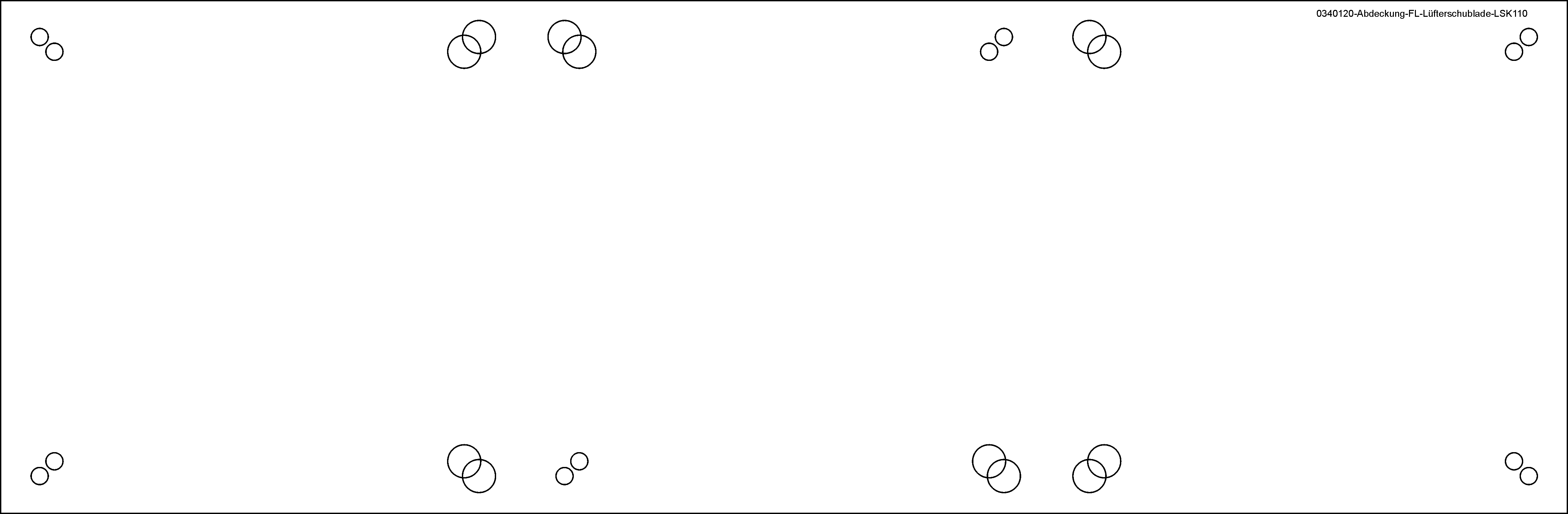

Abdeckung Durchluftbetrieb 034 013 0 2 Stück | |

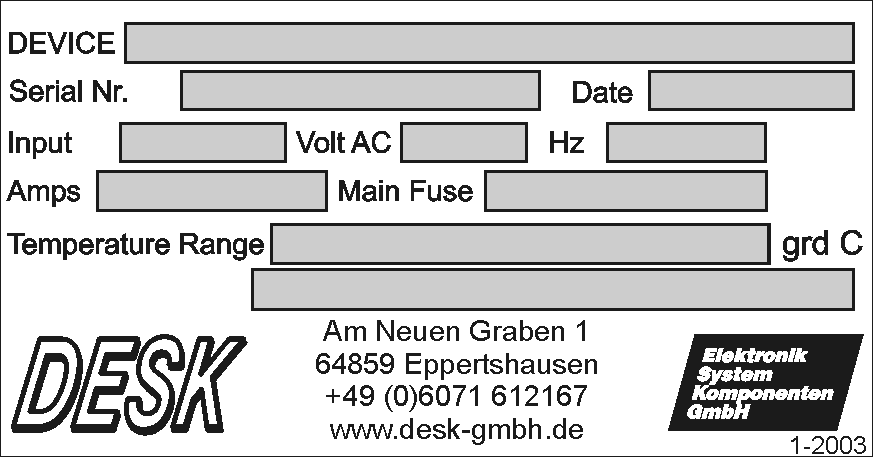

Aufkleber 1-2003 1 Stück | |||
Strebe unten 034 004 0 1 Stück | |||

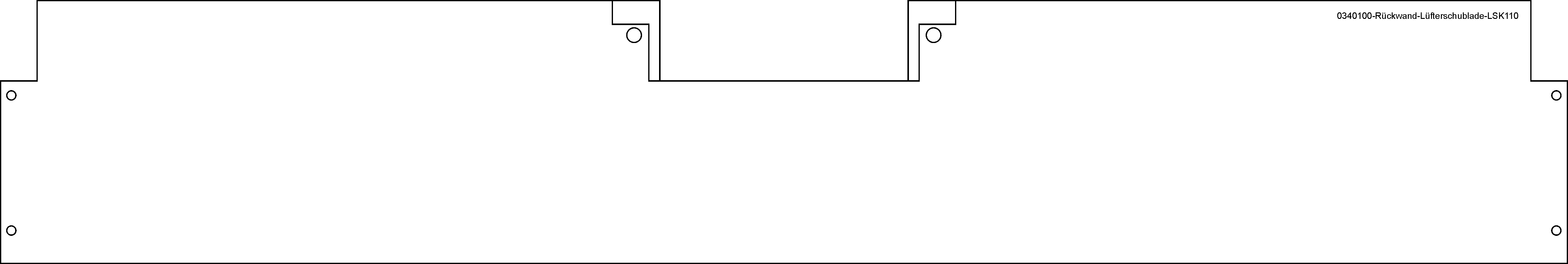

Rückwand 034 010 0 1 Stück | |||

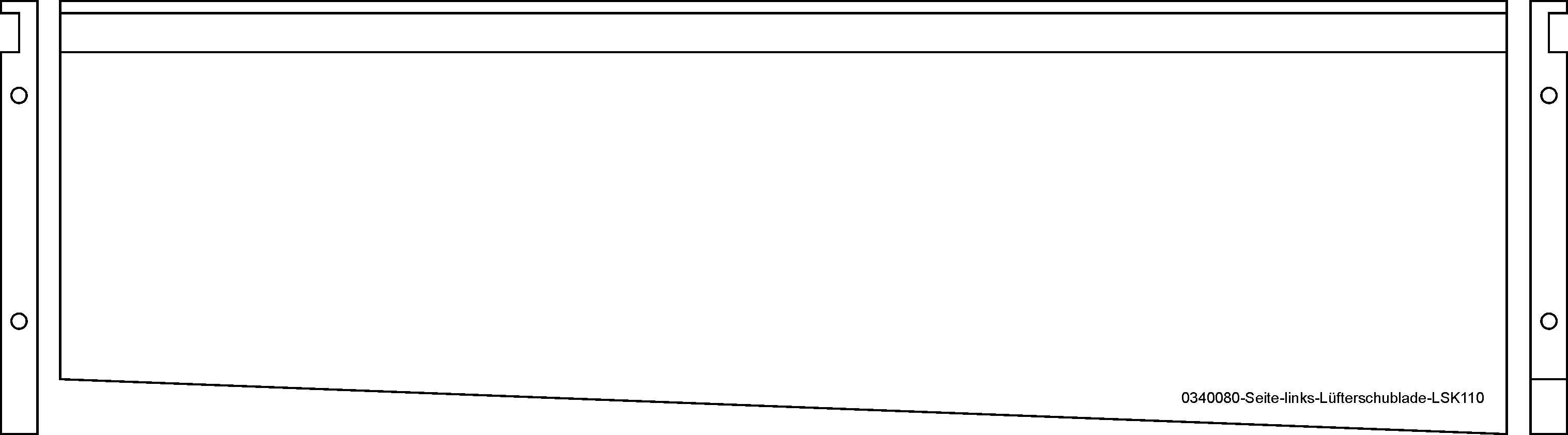

Seite links 034 008 0 1 Stück | |||

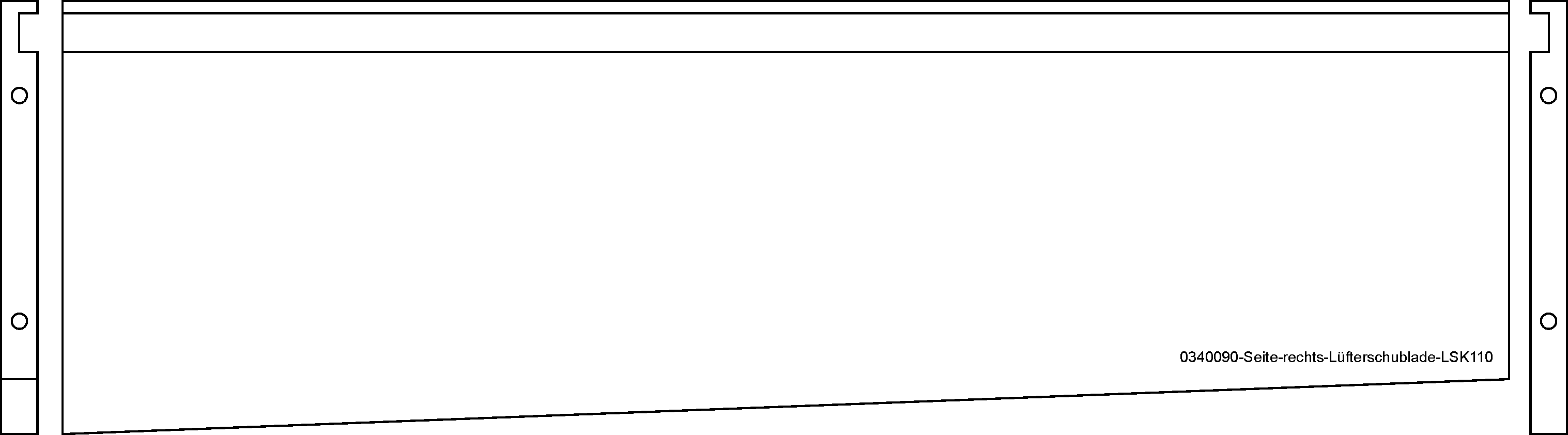

Seite rechts 034 009 0 1 Stück |

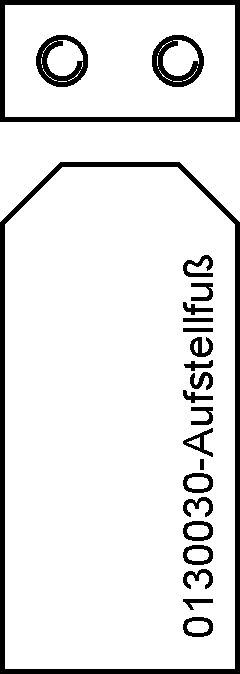

Aufstellfuß | ||
Abdeckung Frontluftbetrieb 034 012 0 1 Stück | |||

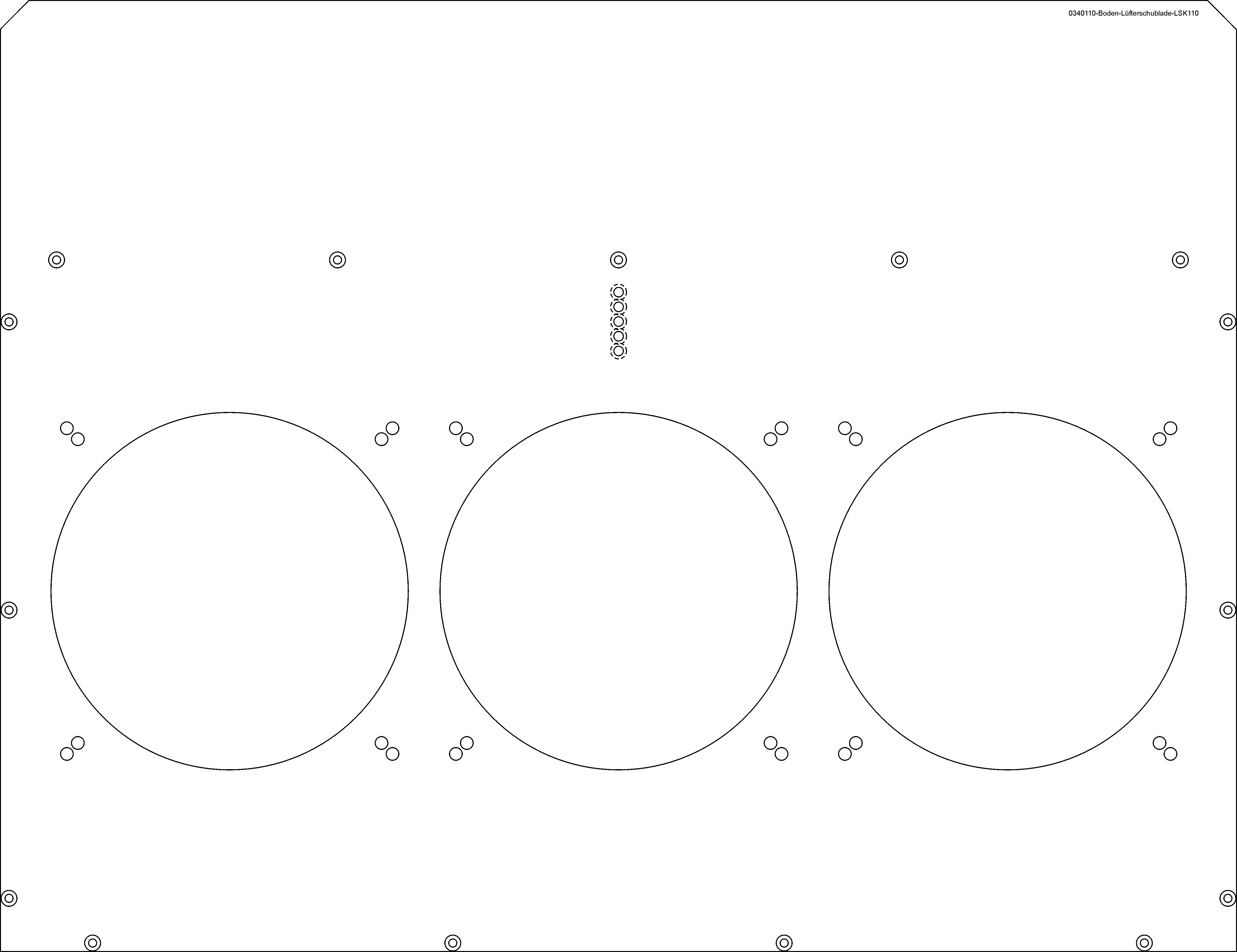

Bodenplatte 034 011 0 1 Stück | |||

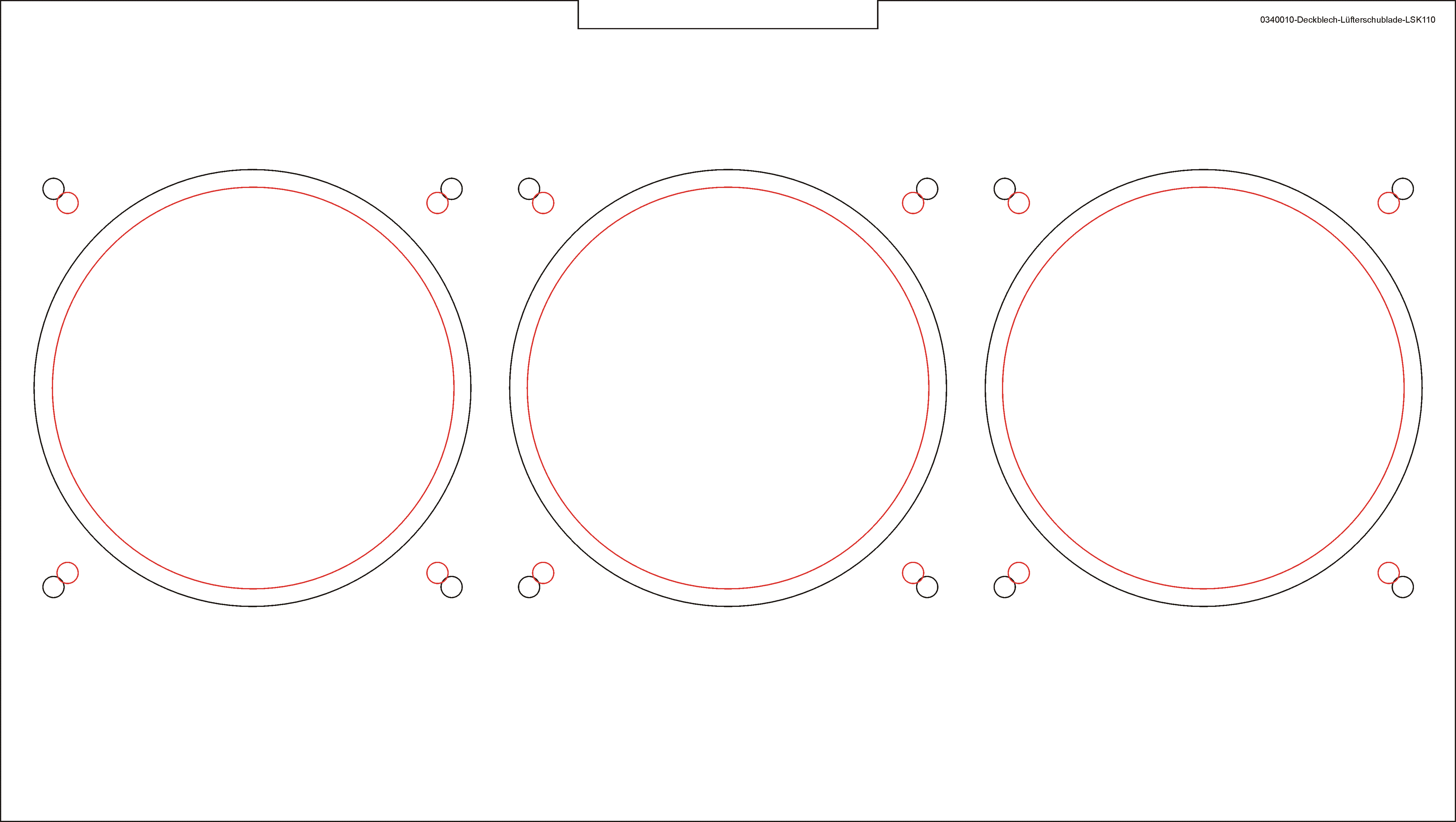

Deckblech für 127 mm Lüfter 1 Stück | |||
| Linsenschraube M4x20 DIN7985 2 Stück |

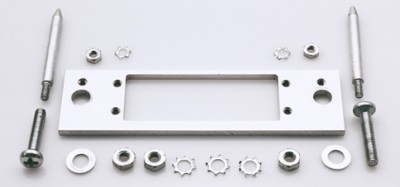

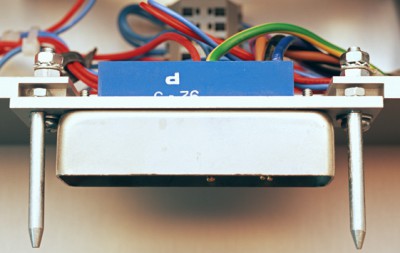

Montagematerial Stecker | Führungsstift 012 005 0 2 Stück |
Scheibe M5 DIN125 2 Stück | Mutter M3 DIN934 2 Stück | |
Zahnscheibe M4 DIN6797 3 Stück | Zahnscheibe M3 DIN6797 2 Stück | |
Mutter M4 DIN934 3 Stück | Steckerplatte 034 007 0 1 Stück | |
| Linsenschraube M5x10 DIN7985 12 Stück |

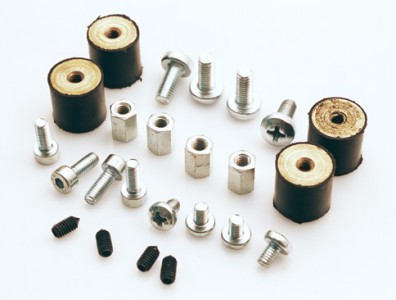

Montagematerial Lüfter (Bildinhalt 3 x im Bausatz enthalten) | Gummimetalllager 4i/i 15 x 15 mm 9000221 12 Stück |
Innensechskantschraube 4x8 DIN912 12 Stück | Abstandshalter M4i/i 10 mm 12 Stück | |
| Linsenschraube M4x6 DIN7985 12 Stück | Gewindestift M4x10 DIN551 12 Stück | |
| Senkschraube M4x10 DIN965 2 Stück |

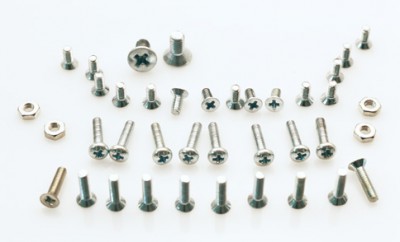

Montagematerial Gehäuse | |
| Senkschraube M2.5x6 DIN965 15 Stück | Mutter M2.5 DIN934 4 Stück | |
| Linsenschraube M2.5x10 DIN7985 8 Stück | Senkschraube M2.5x10 DIN965 10 Stück | |
Zur Montage im Überrahmen: 2 Stück |
| NIM-Lüfterschublade LSK110/119 Mechanikbausatz | Art. Nr. 034 200 0 |
| NIM-Lüfterschublade LSK110/127 Mechanikbausatz | Art. Nr. 034 300 0 |
